Schließkantensicherung in Fahrtrichtung ZU
Prüfen Sie den automatisch eingestellten Vorendschalter. Wenn das Tor weiter als 5 cm geöffnet ist, muss
das Tor bei einer Betätigung der Schließkantensicherung reversieren.
An X18 müssen beide Sicherheitseingänge mit dem gleichem Typ der Schließkantensicherung belegt
werden.
X18

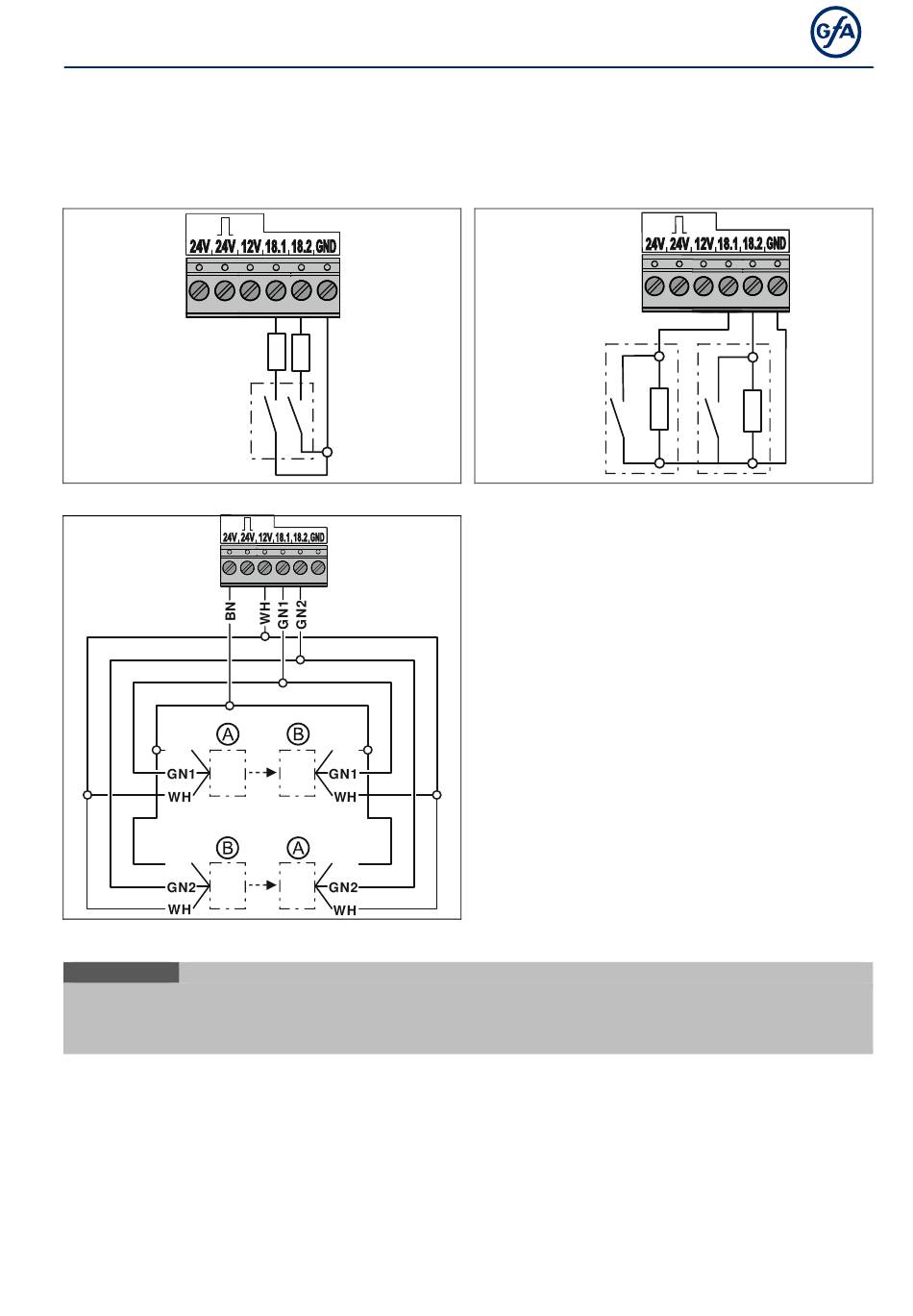

Schließkantensicherung mit externer Auswertung - zweifach
X18
BN
BN
Optische Schaltleiste - zweifach
Ⓐ: Sender - Ⓑ: Empfänger
i HINWEIS
Bei eingestellter automatische Zeitschließung und zweimal hintereinander betätigter Schaltleiste X18 wird
die automatische Zeitschließung unterbrochen und die Fehlermeldung F 2.2 erscheint.
Der Fehler kann durch Drücken des Gehäusetasters zurückgesetzt werden.
Widerstandsauswertung 8k2 mit Schließerprinzip - zweifach
BN
BN
X18
