6 Elektrische Montage

WARNUNG
Lebensgefahr durch elektrischen Schlag!
Bei unsachgemäßer Verdrahtung besteht Lebensgefahr oder die Gefahr schwerer Verletzungen durch
elektrischen Strom.
 Lassen Sie die Arbeiten nur durch Elektrofachkräfte durchführen.
 Schalten Sie alle Leitungen spannungsfrei.
 Sichern Sie die Netztrenneinrichtung gegen Wiedereinstecken oder Wiedereinschalten.
 Beachten Sie die gültigen Vorschriften und Normen.
 Verwenden Sie geeignetes Werkzeug.
WARNUNG
Lebensgefahr durch mangelnde Sicherung!
Ohne korrekte bauseitige Vorsicherung und Netztrenneinrichtung droht Lebensgefahr oder die Gefahr
schwerer Verletzungen durch elektrischen Strom.
 Führen Sie den Anschluss an die Hausinstallation über eine allpolige Netztrenneinrichtung ≥ 10 A
entsprechend EN 12453 durch (z. B. CEE-Steckverbindung, Hauptschalter).
 Verwenden Sie bei einem Antrieb mit 3-phasigem Frequenzumrichter einen Fehlerstromschutzschalter
des Typs B.

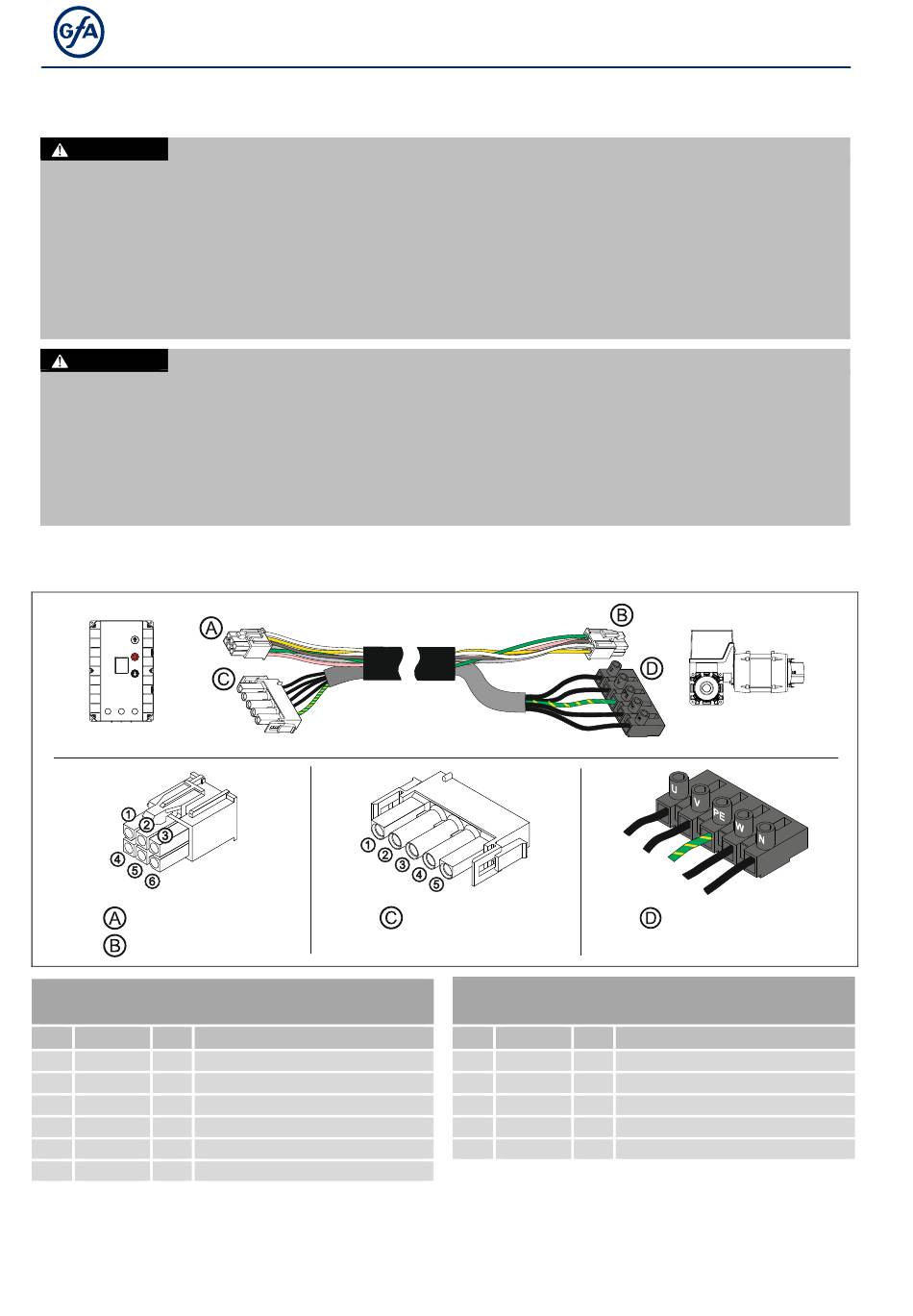

Anschlussübersicht Verbindungsleitung DES
: DES
: X12
Ⓐ ↔ Ⓑ
DES X12
Pin Ader Pin Beschreibung
① ①
5/ws Sicherheitskette +24 V
② ②
6/br Kanal B (RS485)
③ ③
7/gn Ground
④ ④
8/ge Kanal A (RS485)
⑤ ⑤
9/gr Sicherheitskette
⑥ ⑥
10/rs Versorgungsspannung 8 V DC
10
DES
: MOT
Ⓒ ↔ Ⓓ
MOT
Pin Ader
①
3
②
2
③
1
④
4
⑤
PE
: X13
X13
Kl. Beschreibung
W Phase W
V Phase V
U Phase U
N Neutralleiter (N)
PE
