steute Ex IS M8 Montage- Und Anschlussanleitung

Ex IS M8, M12, M18, M30
//
Montage- und Anschlussanleitung / Induktivsensor
Mounting and wiring instructions / Inductive sensor
Instructions de montage et de câblage / Capteur inductif
Istruzioni di montaggio e collegamento / Sensore induttivo
Instruções de montagem e instalação / Sensor indutivo
Deutsch (Originalbedienungsanleitung)
Bedienungsanleitung gemäß
EU-Richtlinie 2014/34/EU (ATEX) Anhang II.1.0.6 Gruppe II,
Gerätekategorie 1G/1D und IECEx-System
Einleitung
Diese Dokument soll gelesen und in allen Teilen verstanden, bevor mit
der Installation des Sensors begonnen wird. Der Namur-Induktivsen-
sor der »Ex IS M...b ...ABBAB N 1GD ...-Baureihe« ist geeignet zur An-
wendung in gas- und staubexplosionsgefährdeten Bereichen. Alle
Sensoren dieser Baureihe besitzen ein Zertifikat der EU-Baumuster-
prüfung Nr. IMQ 14 ATEX 001 und ein IECEx-Konformitätszertifikat Nr.
IECEx IMQ 14.0001 herausgegeben von der authorisierten Prüfstelle
IMQ spa.
Funktionen und Optionen
Dieser Sensor kann in explosionsgefährdeten Bereichen gemäß dieser
Klassifizierungen eingesetzt werden:
- Gasatmosphären
Ausführung Ex IS M...b...ABBAB N 1GD... :
Gruppe Kategorie Zünd- Explosions- Temperatur- Umgebungs-
schutzart gruppe
II 1G Ex ia IIC
Ausführung Ex IS M30...b...ABBAB N 1GD... :
Gruppe Kategorie Zünd- Explosions- Temperatur- Umgebungs-
schutzart gruppe
II 1G Ex ia IIB
Die Anforderungen der folgenden Normen werden erfüllt:
EN IEC 60079-0:2018, EN 60079-11:2012
(für die ATEX-Richtlinie)
IEC 60079-0:2017, IEC 60079-11:2011
(für das IECEx System)
- Staubatmosphären
Ausführung Ex IS M...b ...ABBAB N 1GD... :
Gruppe Kategorie Zünd- Explosions- Oberflächen- Umgebungs-
schutzart gruppe
II 1G Ex ia IIIC
Die Anforderungen der folgenden Normen werden erfüllt:
EN IEC 60079-0:2018, EN 60079-11:2012
(für die ATEX-Richtlinie)
IEC 60079-0:2017, IEC 60079-11:2011
(für das IECEx System)
- Kennzeichnung
Ausführung Kennzeichnung
Ex IS M...b...ABBAB N 1GD... II 1G Ex ia IIC T6 Ga
II 1D Ex ia IIIC T85°C Da
Ex IS M30b...ABBAB N 1GD... II 1G Ex ia IIB T6 Ga
II 1D Ex ia IIIC T85°C Da
klasse temperatur T
a
T6 -25°C / +60°C
klasse temperatur T
a
T6 -25°C / +60°C
temperatur temperatur T
a
T85°C -25°C / +60°C
Umgebung
Gas
Staub
Gas
Staub
1 / 8

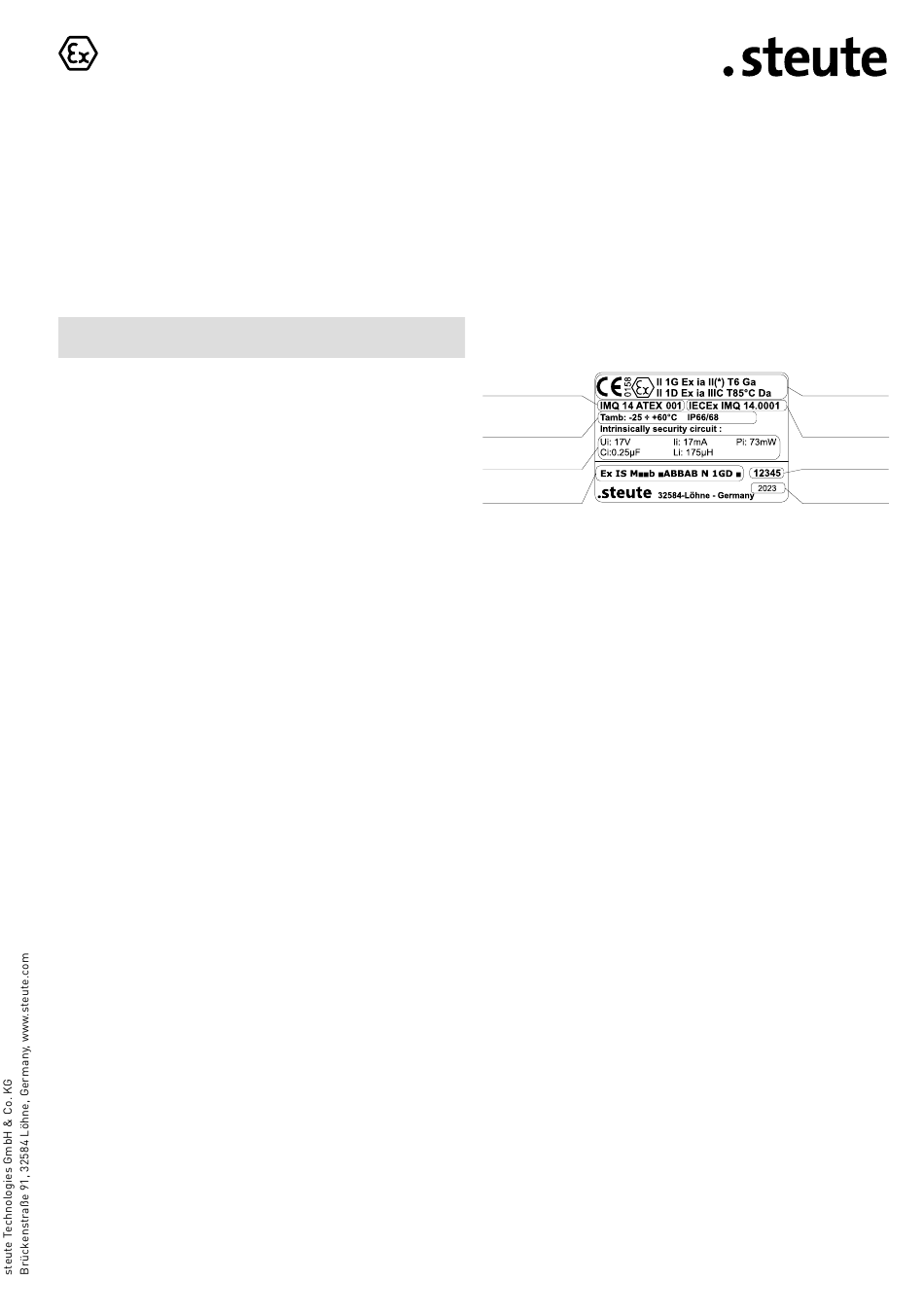

Etikett
Nr. EU-Baumuster-
prüfbescheinigung
Umgebungstemperatur
Schutzart
Elektr. Parameter
Ausführung
Montage und Anschluss
Der Sensor darf nur von autorisiertem Fachpersonal installiert, ange-
schlossen und aktiviert werden. Das Personal muss mit den Zünd-
schutzmaßnahmen, den Fertigungsrichtlinien und den Explosions-
schutzrichtlinien vertraut sein. Der Anwender ist eigenverantwortlich
für die Auswahl und den Einsatz des Sensors für seinen bestim-
mungsgemäßen Gebrauch. Es muss sichergestellt werden, dass die
Klassifizierung des Sensors für die Anwendung geeignet ist (siehe
»ATEX/IECEx Kennzeichnung« aus Absatz 2 und Kennzeichnung auf
dem Sensor). Folgende Anforderungen müssen bei der Installation
beachtet werden:
- Den Sensor nur an zugehörige Geräte anschließen, abgedeckt
durch die EU-Baumusterprüfbescheinigung (nach EN IEC 60079-0,
EN 60079-11) und/oder das IECEx-Konformitätszertifikat (CoC)
(nach IEC 60079-0, IEC 60079-11) mit den folgenden Parameter-
werten:
Uo < 17 V Io < 17 mA
Lo > 175 µH Co > 0,25 µF
Die Werte beziehen sich auf Werte mit vergossener Anschlussleitung
von max. 20 m Länge.
- Der Betriebstemperaturbereich ist: -25°C / +60°C.
- Die Schutzart ist: IP68. (30 min. 1 bar)
Installationshinweise
Die folgenden Installationhinweise müssen immer beachtet werden:
- Befolgen der relevanten nationalen Bestimmungen und Richtlinien.
- Vermeidung elektrostatischer Aufladung auf Kunststoffteilen und
Anschlussleitungen.
- Schutz vor Beschädigung des Gerätes und der Anschlussleitung.
- Die relevanten Installationsvorschriften müssen berücksichtigt
werden.
- Die metallischen Teile müssen geerdet werden.
- Montage-und Anschlussanleitung und die zugehörigen elektrischen
Parameter auf dem Etikett und Datenblatt.
Wartung und Reparatur
Der Sensor darf weder modifiziert noch repariert werden. Im Fehler-
fall bitte steute kontaktieren. Auf Anfrage erhalten Sie die folgenden
Dokumente von steute:
- das technische Datenblatt
- die EU-Konformitätserklärung
- die EU-Baumusterprüfbescheinigung
- das IECEx-Konformitätszertifikat (CoC) (siehe auch www.iecex.com)
(*) = B oder C
ATEX-Kennzeich-
nung
IECEx Zertifikats-
Nr.
Chargennummer
Herstellungsjahr
P ≤ 73 mW
Po = (Uoxlo)/4
