Seite 3: Inhaltsverzeichnis
HR 2003 HR 2033 HR 2005 HR 2055 Inhaltsverzeichnis Aufbau des Brennwertkessels HR 2000 ..................4 Funktionsweise HR 2000 ......................4 Lieferung ............................6 Gesetze, Vorschriften, Normen und Hinweise ..............6 Montage des Kessels ........................7 4.1 Maßzeichnung HR 2000 ......................7 Anschließen des Kessels ...................... -
Seite 4: Aufbau Des Brennwertkessels Hr 2000

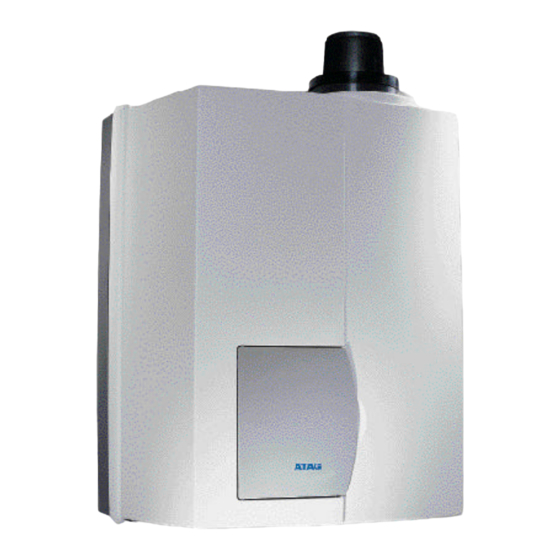

Funktionsweise HR 2000 HR 2000 Der Brennwertkessel HR 2000 ist ein vollmodulierender Kessel mit oder ohne integrierter Warmwasser- Der HR 2000 ist ein Wandheizgerät mit keramischem bereitung. Flächenbrenner für raumluftabhängige (Gasfeuer- Mit Hilfe des drehzahlgeregelten Ventilators wird die stätte Typ B) und raumluftunabhängige (Gasfeuer- Verbrennungsluft direkt aus dem Heizraum oder über... - Seite 5 Gerätedarstellung HR 2055 Gasleitung Wärmetauscher Bedienungsfeld Vorlaufleitung Zünd- und Ionisationselektrode Steuerungseinheit Rücklaufleitung Ventilatoreinheit Schmutzfilter Rücklauf Kondensatleitung Lufteinlaßdämpfer 3-Wege-Ventil Kalt-Wasserleitung Gasregelblock Umwälzpumpe Warm-Wasserleitung Sicherheitsventil Abgasstutzen Automatischer Entlüfter Zuluftstutzen Vorlaufsensor Plattenwärmetauscher Typenschild Rücklaufsensor Manometer Brauchwassertemperatursensor Abgassensor Druckwächter Montageanleitung HR 2000 Seite 5...
-
Seite 6: Lieferung
Verpackung ange- DIN 4788 - Gasbrenner liefert. DIN 18150 - Hausschornsteine aus Formstücken Im Lieferumfang des HR 2000 sind enthalten: DIN 18160 - Hausschornsteine Wasserdrucküberwachung (im Kessel); DIN 18380 - Heizanlagen und zentrale Wasserer- Manometer (im Kessel);... -
Seite 7: Montage Des Kessels
Abgassystem ord- nungsgemäß montieren zu können. Für Wartungs- und Servicearbeiten ist ein seitlicher Freiraum von 150 mm auf beiden Seiten unbedingt einzuhalten. Stützpunkte Anschlußgruppe Bild 2 Bild 3 Befestigungs- und Stützpunkte Kessel mit Ausdehnungsgefäßmodul Montageanleitung HR 2000 Seite 7... - Seite 8 P Kondensatanschluß Q Stutzenlänge von g* R Stutzenlänge von c* S Stutzenlänge von v; r; k und w* T Abstand Leitung c; k und w* U Abstand Leitung v; g und r* Tabelle 1 Maße Montageanleitung HR 2000 Seite 8...
-
Seite 9: Anschließen Des Kessels
Anschlußdurchmesser HR 2055 1324 Tabelle 3 Wasserumlaufmenge Anschließen des Kessels 1 Heizungsseitig 2 Ausdehnungsgefäß H(m) 3 Ausdehnungsgefäßmodul 4 Fußbodenheizsystem 5 Sanitärseitig 6 Gasseitig 7 Elektroseitig 8 Kondensatseitig 9 Regelungsseitig 10 Abgasseitig Q(m³/h) Grafik 1 Kennliniendiagramm Montageanleitung HR 2000 Seite 9... -
Seite 10: Ausdehnungsgefäß
Kunststoffleitungen ist zu beachten das diese die Norm DIN 4726/4729 erfüllen. Erfüllt das System diese Norm nicht ist eine Systemtrennung vorzusehen. Bei Nichtbeachten der Vorschriften betref- fend der Kunststoffleitungen kann kein Anspruch auf Garantie erfolgen. Montageanleitung HR 2000 Seite 10... -
Seite 11: Gasseitiger Anschluß
Fachpersonal durchgeführt werden. Der führende Systeme ist nicht gestattet. Gasbrennwertkessel HR 2000 ist spritzwasser- Vor Inbetriebnahme des HR 2000 ist der im Kessel geschützt nach der Schutzart IP 44 und kann im Bad integrierte Siphon mit Wasser zu füllen. Das erfolgt (Schutzbereich 1) betrieben werden. -
Seite 12: Abgasseitiger Anschluß
5.9 Abgasseitiger Anschluß 5.10 Regelungsseitiger Anschluß Der HR 2000 ist geeignet für die raumluftabhängige Alle Kessel der Serie HR 2000 ermöglichen eine Steue- (Typ B) und raumluftunabhängige (Typ C) Betriebs- rung der Kesseltemperatur über die eingebauten NTC- weise. Die Wahl des entsprechenden Abgassystems ist Fühler. -
Seite 13: Kesselregelung
Display den Buchstaben “H”. Nach Reset-Taste ( ) Beendigung des Programms kehrt der Kessel in den Pumpe Dauerlauf vorherigen Betriebszustand zurück. Durch wieder- ein/aus holtes Drücken der Taste für 2 Sekunden kann das Programm vorzeitig beendet werden. Bild 10 Montageanleitung HR 2000 Seite 13... -
Seite 14: Manometer Und Externer Anschluß
In einem angemessen Zeitraum sollte der Wasserdruck nochmals kontrolliert und ggf. Wasser nachgefüllt wer- den. Nach jeder weiteren Netztrennung und aktiviertem Betriebszustand läuft automatisch das Entlüftungspro- gramm ab. Anschließend kehrt der Kessel in den Automatikbetrieb zurück. Montageanleitung HR 2000 Seite 14... -
Seite 15: Inbetriebnahme
Anschließend kann durch Drücken der + Taste diese Funktion verlassen werden. Das Entlüftungsprogramm läuft nach jeden Einschalten des Kessels wieder von neuem Bild 12 Ventilatorunterteil 1. Meßstutzen Vordruck 2. Einstellschraube CO 3. Gasarmatur 4. Lufteinlaßdämpfer Montageanleitung HR 2000 Seite 15... -
Seite 16: Technische Kenndaten
Nachlaufzeit Pumpe Warmwasser Betriebsüberdruck minimal Betriebsüberdruck maximal Vorlauftemperatur maximal °C Brauchwasser Dauerleistung (45°C) l/min 12,6 Brauchwassertemperatur °C Pumpentyp UPS 20-50 UPS 20-50 UPS 20-50 UP 20-60 UP 20-60 Restförderhöhe Kesselhöhe Kesselbreite Kesseltiefe Tabelle 9 Kesselkenndaten Montageanleitung HR 2000 Seite 16... -
Seite 17: Störungsanzeigen
20 x b1 auf; d.h. aufgrund einer zu geringer Wasserumlaufmenge (fehlendes Überström- ventil) wird DT =30K überschritten. 5 Ventilator Ventilator läuft nicht oder bleibt in Betrieb. 8 Wird permanent ohne angezeigt F2-Sicherung 4AT 24V defekt. 9 Maximale Temperatur Vor- oder Rücklauftemperatur zu hoch. Montageanleitung HR 2000 Seite 17... -
Seite 18: Hydraulische Und Elektrische Schaltpläne
Angaben in Kilo Ohm Angaben in Kilo Ohm 98,82 1,39 58,82 1,51 36,10 1,65 22,79 1,78 14,77 1,93 12,00 2,00 09,81 2,08 06,65 2,23 04,61 2,39 03,25 2,56 02,34 2,73 01,71 2,91 01,27 3,10 Tabelle 10 Fühlerwerte Montageanleitung HR 2000 Seite 18... - Seite 19 Bild 13 Elektro-Schaltbild Montageanleitung HR 2000 Seite 19...
- Seite 20 RF 2000 HR 2000 3-Wege Thermostatventil ATR 2000 Schaltungsbeispiel 1. Heizung mit statischen Heizflächen Regelung ATR2000 Montageanleitung HR 2000 Seite 20...
- Seite 21 RF 2000 HR 2000 3-Wege Thermostatventil ATR 2000 Schaltungsbeispiel 2. Heizung mit Warmwasserbereitung und statischen Heizflächen Regelung ATR2000 Montageanleitung HR 2000 Seite 21...
- Seite 22 RF 2000 HR 2000 3-Wege Thermostatventil ATR 2000 ÜV SF5000 braun schwarz blau Schaltungsbeispiel 3. Heizung mit externen Speicher und statischen Heizflächen Regelung ATR2000 Montageanleitung HR 2000 Seite 22...
- Seite 24 Mit dieser überarbeiteten Ausgabe sind alle vorhergehenden Montageanleitungen ungültig. Heizungstechnik GmbH Postfach 1142 D-35721 Herborn • Ostendstraße 25 D-12459 Berlin • Konrad-Adenauer-Straße 27 D-35745 Herborn • Telefon: (030) 530 418 30 Telefon: (02772) 98 89 - 0 Telefax: (02772) 51320 •...
-
Seite 25: Beschreibung Der Funktionstaste Und Displayanzeigen Im Bedienfeld
Beschreibung der Funktionstaste und Displayanzeigen im Bedienfeld Heizung Plus-Taste ( ) ein/aus Minus-Taste ( ) ein/aus Pumpe Reset-Taste ( Dauerlauf ein/aus Tastenfunktionen Mittels dieser Taste wird die Heizung ein- oder aus- geschaltet. Mittels dieser Taste wird die Warmwasserbereitung ein- oder ausgeschaltet. Mittels dieser Taste wird die Umwälzpumpe auf Dauerlauf (ein) oder auf das automatische Schalt- programm (aus) geschaltet.
