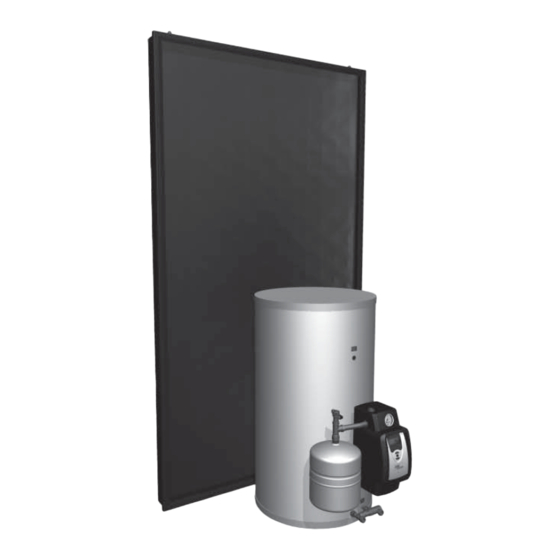

- Seite 1 M o n t a g e a n l e i t u n g Solarspeicher...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt .................................... 2 1 Einleitung .................................. 3 2 Vorschriften ................................ 4 3 Montage der Kollektoren ............................ 5 4 Montage des Solarspeichers ............................. 6 5 CBSolar .................................. 8 6 CBHotTop ................................ 13 7 SolarStation ................................ 19 8 Befüllen und Entlüften des Solarspeichers ...................... 22 10 Inbetriebnahme ............................... 23 11 Außerbetriebnahme .............................. 23 12 Wartung und Gewährleistung .......................... 24 13 Störungen ................................ 24 14 Technische Spezifikationen ............................. 25 15 Checkliste ................................ 26 Version 29-6-2012 12:04... -
Seite 3: Einleitung
Solarspeicher montieren und in Betrieb nehmen. Lesen Sie diese Anleitung rechtzeitig vor Beginn der Installationsarbeiten sorgfältig durch. Die ATAG Heizungstechnik GmbH haftet nicht für Folgen, die auf fehlerhafte oder unvollständige Informationen in der Montageanleitung zurückzuführen sind. Zudem behält sich die ATAG Heizungstechnik GmbH das Recht vor, ihre Produkte ohne vorherige Ankündigung zu verändern. -
Seite 4: Vorschriften
Vorschriften Für die Installation der ATAG-Solarspeicher gelten die folgenden Vorschriften: Gesetzliche Vorschriften zur Unfallverhütung Gesetzliche Umweltschutzbestimmungen Vorschriften der Branchenverbände Relevante Sicherheitsvorschriften von DIN, EN, DVGW, TRGI, TRF und VDE Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung müssen von autorisierten Fachkräften (Heizungsfachbetrieb/Kältefachbetrieb/Vertrags- installationsunternehmen) durchgeführt werden. -
Seite 5: Montage Der Kollektoren
Montage der Kollektoren Informationen über die Montage der Kollektoren sind der Montageanleitung ATAG SolarCollectorII zu entnehmen. Es dürfen maximal vier Kollektoren in Reihe geschaltet werden. Die folgende Abbildung zeigt mögliche Varianten für die Verbindung von ATAG SolarCollectoren Fühlerkabel 2,5 m... -
Seite 6: Montage Des Solarspeichers
Die Anschlüsse des ATAG SolarCollectors sind als 3/8-Zoll-Außengewindekupplungen mit O-Ringen ausgeführt. Dank der O-Ring-Verbindungen lassen sich die Kupplungen verdrehen und schieben. An diese Kupplung kann eine flexible Edelstahlleitung (mit Kollektorkupplungen) oder ein Winkelstück/T-Stück aus Messing mit 3/8-Zoll- Innengewinde angeschlossen werden. Diese Kupplungen bilden zusammen mit den O- Ringen eine wasserdichte Abdichtung. - Seite 7 Wandmontage mit gesonderter Montage des Ausdehnungsgefäßes (CBSolar CBHotTop) 1. Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben an der Wand. 2. Schieben Sie den hinteren Teil der Isolierung und die SolarStation über die Halterung. 3. Verbinden Sie den unteren Anschluss der SolarStation mit dem kalten Solarkreis des Speichers.
-
Seite 8: Funktionsweise
CBSolar Das ATAG Solarspeichersystem CBSolar sorgt für eine Brauchwasservorerwärmung über Solarthermie. Die Nachheizung erfolgt - sofern erforderlich - über einen Kombikessel. Funktionsweise Der Speicher ist mit einem Kollektor verbunden. Der Kollektorkreis ist ein vollständig getrennter und geschlossener Kreislauf, der mit einem Glykol-Wassergemisch druckbefüllt ist. -
Seite 9: Lieferumfang
• Überlaufventil (6 bar) • Anschlusskabel • Ausdehnungsgefäß (18 l) Kollektorpaket: Je nach ATAG-Solarspeicherpaket wird ein ATAG-Kollektorpaket für die Indach- Aufdach- oder Flachdachmontage mitgeliefert. Hinweise zur Montage finden Sie in der beiliegenden ATAG SolarCollector Montageanleitung. CBSolar Anzahl der Speicher Ausdehnungsgefäß... - Seite 10 5.3.1 Technische Informatioen Speicher CBSolar CBSolar -Speicher Inhalt Gewicht netto Max. Arbeitsdruck Speicher Max. Arbeitsdruck Spirale Max. Temp. Speicher °C Isolierung 1,75 Stillstandverlust DIN 44532 kWh/24h Spirale Oberfläche der Spirale m² Leistung gem. DIN 4708 Durchfluss Spirale m³/h Druckverlust mbar CBSolar 1.
- Seite 11 Leitung geteilt (mit einem Rohrschneider), kann sie mit einem einzeln erhältlichen Anschlussset für SolarCollectorII Art. Nr.: COA1756U am Speicher angeschlossen werden. Weitere Informationen hierzu erhalten Sie in der ATAG Preis- und Planungsunterlage. Anschließen der Brauchwasserleitungen Die Trinkwasseranlage gemäß den aktuellen gesetzlichen Vorschriften montieren.
- Seite 12 Einsetzen des Fühlers im Kollektor Der Temperaturfühler muss an der Auslassseite des letzten (wärmsten) Kollektors montiert werden. Ausführliche Hinweise entnehmen Sie bitte der ATAG SolarCollector Montageanleitung. Zum Aufklemmen des Fühlers muss die Kreuzschlitzschraube in der Regeleinheit gelöst werden. Anschließend kann die weiße Abdeckung abgenommen werden.
-
Seite 13: Cbhottop
CBHotTop Die ATAG Solarspeichersysteme CBHotTop sorgen für eine Brauchwasservorerwärmung über Solarthermie. Die Nachheizung erfolgt über einen Solo-Kessel, der den oberen Bereich des bivalenten Solarspeichers auf Temperatur hält. Funktionsweise Der Speicher ist mit einem Kollektor verbunden. Der Kollektorkreis ist ein vollständig getrennter und geschlossener Kreislauf, der mit einem Glykol-Wassergemisch druckbefüllt bist. - Seite 14 Überlaufventil (6 bar) • Anschlusskabel • Ausdehnungsgefäß 18 l / Vordruck 1,8 bar Kollektorpaket: Je nach ATAG-Solarspeicherpaket wird ein ATAG-Kollektorpaket für die Indach- Aufdach- oder Flachdachmontage mitgeliefert. Hinweise zur Montage finden Sie in der SolarCollector -Montageanleitung. CBHotTop Anzahl der Speicher Ausdehnungsgefäß...
- Seite 15 Ausdehnungsgefäß Volumen [l] Abmessungen (T x H) Anschluss Vordruck [bar] [mm] 270 x 410 3/4” 6.3.1 Technische Informationen Speicher CBHotTop Inhalt Gewicht netto Max. Arbeitsdruck Speicher Max. Arbeitsdruck Spirale Max. Temperatur Speicher °C EPS EPS Isolierung kWh/24h 2,11 2,29 Stillstandverlust DIN 44532 Untere Spirale (Kollektoren) Oberfläche der Spirale m²...
- Seite 16 CBHotTop 200 Warmwasser Ausgang vom Solo-Kessel zum Solo-Kessel vom Kollektor Kaltwasser Eingang CBHotTop 300...
-
Seite 17: Anschließen Der Kollektorleitungen
SolarCollector Montageanleitung. Anschließen der Heizungsleitungen Für die Heizungsleitungen empfiehlt ATAG 22-mm-Leitungen. Die Anschlüsse für die Heizungsspirale sind ¾-Zoll-Anschlüsse (200 l) bzw. 1-Zoll-Anschlüsse (300 l). Verlegen Sie die Heizungsleitungen 50 cm vertikal nach unten, so dass ein Wärmesiphon entsteht. Isolieren Sie die Leitungen sorgfältig, um Wärmeverluste zu reduzieren (siehe Abbildung oben). - Seite 18 Einsetzen des Fühlers im Kollektor Der Temperaturfühler muss an der Auslassseite des letzten (wärmsten) Kollektors montiert werden. Ausführliche Hinweise entnehmen Sie bitte der ATAG SolarCollector Montageanleitung. Zum Aufklemmen des Fühlers muss die Kreuzschlitzschraube in der Regeleinheit gelöst werden. Anschließend kann die weiße Abdeckung abgenommen werden.
-
Seite 19: Solarstation
SolarStation Die SolarStation sorgt für die Zirkulation im Kollektorkreis, so dass möglichst viel Solarwärme im Solarspeicher gespeichert werden kann. Diese SolarStation umfasst eine modulierende Solarpumpe, eine elektronische Regeleinheit, einen Füllhahn, ein Überlaufventil, ein Rückschlagventil und ein Manometer. Funktionsweise Die Solarpumpe in der SolarStation wird von der elektronischen Regeleinheit, an die die Fühler des Kollektors und des Speichers angeschlossen sind, modulierend angesteuert. - Seite 20 Taste (Taste 3) verändert werden. Passen Sie den Wert mit den Tasten 1 und 2 an und bestätigen Sie die Einstellung mit der SET-Taste. Zur Installation des Solarspeichers wird nur die Einstellung HND1 benötigt (siehe Kapitel 9.2). Die Modelle CBSolar und CBHotTop werden mit korrekt eingestellten Werten geliefert.
- Seite 21 FMAX Maximaler Durchfluss im Kollektorkreis in l/min Frostschutz; 0=kein Frostschutz, 1=Glykol, 2=Ethylen, MEDT 4=Glykol HT MED% Frostschutzkonzentration in % Gewonnene Energie in kWh oder MWh Mindestgeschwindigkeit der Pumpe in % HND1 Pumpenansteuerung Ein, Automatik oder Aus Auto Menüsprache (Deutsch (Du), Englisch (En) oder Lang En(glisch) Französisch (Fr)
-
Seite 22: Befüllen Und Entlüften Des Solarspeichers
Befüllen und Entlüften des Solarspeichers Befüllen Sie nacheinander die folgenden Komponenten der Anlage: 1. Brauchwasserseite (Speicher) 2. Kollektorkreis Befüllen und Entlüften - brauchwasserseitig Verwenden Sie zum Befüllen ausschließlich Brauchwasser des Wasserversorgers. Die Anlage wie folgt befüllen und entlüften: 1. Öffnen Sie einen Warmwasserhahn in der Anlage. 2. -
Seite 23: Inbetriebnahme
Hinweis! Glykolhaltige Wärmeträgermedien können Schaden nehmen, wenn sie über einen längeren Zeitraum Temperaturen über 160 ºC ausgesetzt werden (Stagnation). Besonders zusammen mit Fremdstoffen kann das zu Verschlammung oder Verkrustung im Solarkreis führen. Darauf achten, dass die Anlage nach der Installation ordnungsgemäß... -
Seite 24: Wartung Und Gewährleistung
Wartung und Gewährleistung Im Allgemeinen ist der ATAG-Solarspeicher wartungfrei. Der Druck der Kollektoranlage und der Schutz durch das Glykol-/Wassergemisch ist jedoch alle zwei Jahre zu kontrollieren. Das Verhältnis des Glykol-/Wassergemisches kann mit einem Refraktometer gemessen werden. Geben Sie hierzu einen Tropfen des Gemisches auf die Glasplatte. Schließen Sie die Kappe und lesen Sie die Propylenskala im Fenster ab. - Seite 28 Dinxperloer Straße 18 • D-46399 Bocholt • T: 02871-2380886 • F: 02871-2384145 • www.atagheizungstechnik.de • E: info@atagheizungstechnik.de...
