BEDIENUNGSANLEITUNG
USER MANUAL
LED Pixel Spot 64 DMX
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EuroLite LED Pixel Spot 64 DMX

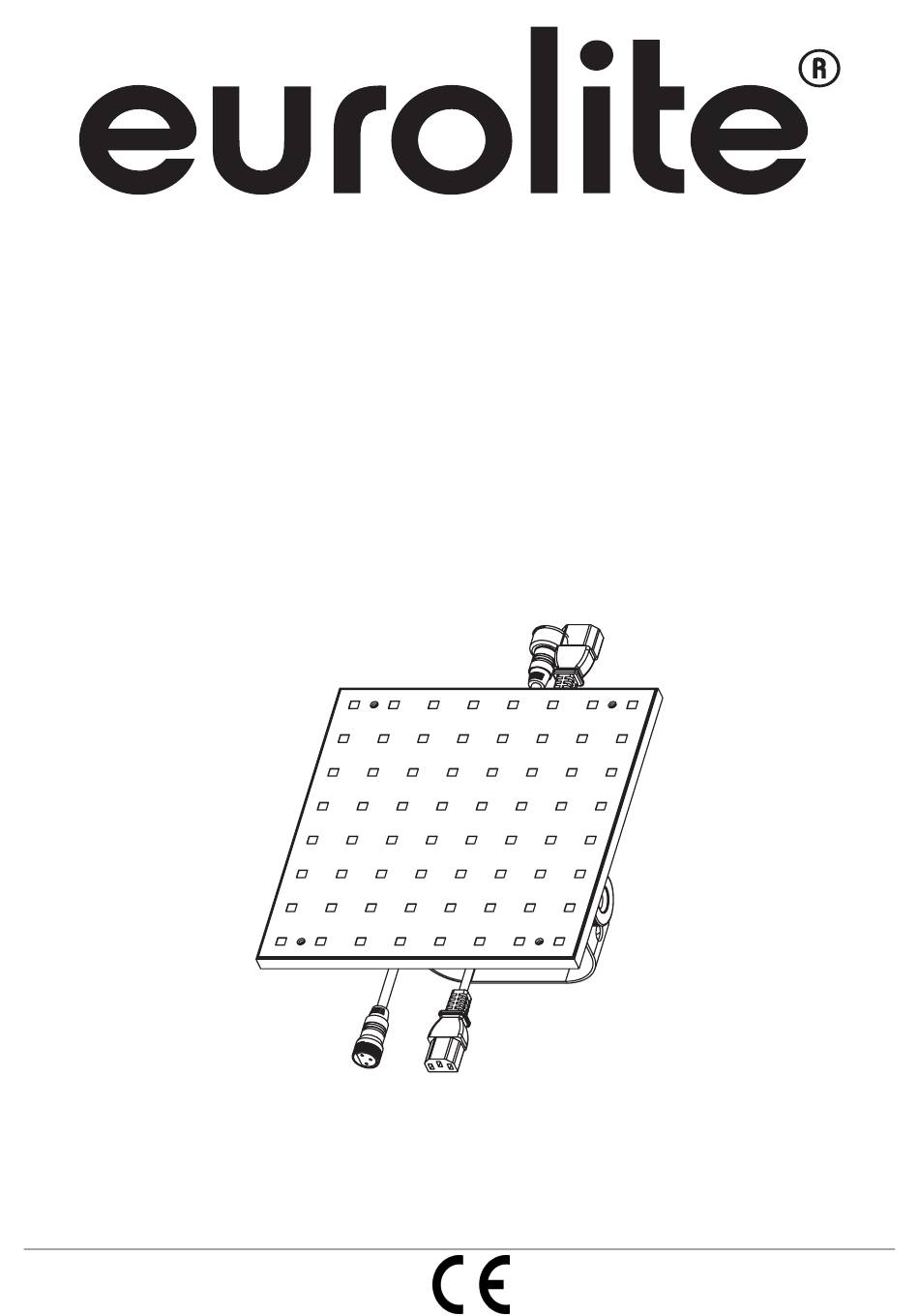

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED Pixel Spot 64 DMX © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51928729 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00077638.DOC, Version 1.0...
  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED Pixel Spot 64 DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4: Bestimmungsgemäße Verwendung

    Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.
  • Seite 5: Montage

    Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird.
  • Seite 6 Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
  • Seite 7: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw.
  • Seite 8: Anschluss Ans Netz

    Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
  • Seite 9: Interne Programme

    Interne Programme Um Interne Programme einzustellen stellen Sie DIP-Schalter 9 und 10 auf OFF. Über DIP-Schalter 1 bis 5 können Sie das gewünschte Programm einstellen. (Siehe folgende Tabelle). Die Geschwindigkeit kann durch DIP-Schalter 6 bis 8 eingestellt werden. Musiksteuerung Um den Musikgetakteter Farbwechsel einzustellen, stellen Sie DIP-Schalter 9 auf ON und DIP-Schalter 10 auf OFF.
  • Seite 10: Dmx-Gesteuerter Betrieb

    DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Stellen Sie für den DMX-gesteuerten Betrieb DIP-Schalter 1 und 10 auf ON. (Dies ist auch die Einstellung um das Slavegerät festzulegen).
  • Seite 11: Technische Daten

    Zubehör: Best.-Nr. Kaltgeräte Netzkabel 0.9m 3x0,75mm 3023520M Kaltgeräte Verlängerungskabel, 3m 30235201 Kabel MC-30, 3m, schwarz,XLR m/f,symmetr. 3022047N EUROLITE TH-51S Theaterhaken, schwarz 58000641 EUROLITE TH-50S Theaterhaken, schwarz 58000651 MADRIX NEO - USB-DMX512-Interface +Lizenz 51860350 Saveking Sicherungsseil 3x600 schwarz 58010252 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
  • Seite 12: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Pixel Spot 64 DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Seite 13: Health Hazard

    This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last.
  • Seite 14: Rigging

    shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5°...
  • Seite 15: Danger Of Fire

    The operator has to make sure that safety-relating and machine-technical installations are approved by an expert before taking into operation for the first time and after changes before taking into operation another time. The operator has to make sure that safety-relating and machine-technical installations are approved by an expert after every four year in the course of an acceptance test.
  • Seite 16: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.
  • Seite 17: Operation

    The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. The device must only be connected with an electric installation carried out in compliance with the IEC- standards.
  • Seite 18: Internal Programs Mode

    Internal Programs Mode In order to select from the 22 Internal Programs, set DIP switch 9 and 10 to OFF. Programs can be selected via DIP switches 1-5 (see following table). Speed can be adjusted via DIP switches 6 - 8. Sound Control In order to select Sound controlled color change, set DIP Switch 9 to ON and DIP Switch 10 to OFF.
  • Seite 19: Dmx-Controlled Operation

    DMX-CONTROLLED OPERATION You can control the LED Pixel Spots individually via your DMX-controller. Every DMX-channel has a different occupation with different features. For DMX-controlled operation set DIP switches 1 and 10 to ON. (This setting is also used to determine the Slave device).
  • Seite 20: Technical Specifications

    IEC cable 0.9m 3x0,75mm 3023520M IEC extension cable, 3m 30235201 Cable MC-30, 3m, black, XLR m/f, balanced 3022047N EUROLITE TH-51S Theatre hook, black 58000641 EUROLITE TH-50S Theatre hook, black 58000651 MADRIX NEO - USB DMX512 interface+license 51860350 Saveking Safety bond 3x600 black 58010252 Please note: All information is subject to change without prior notice.
