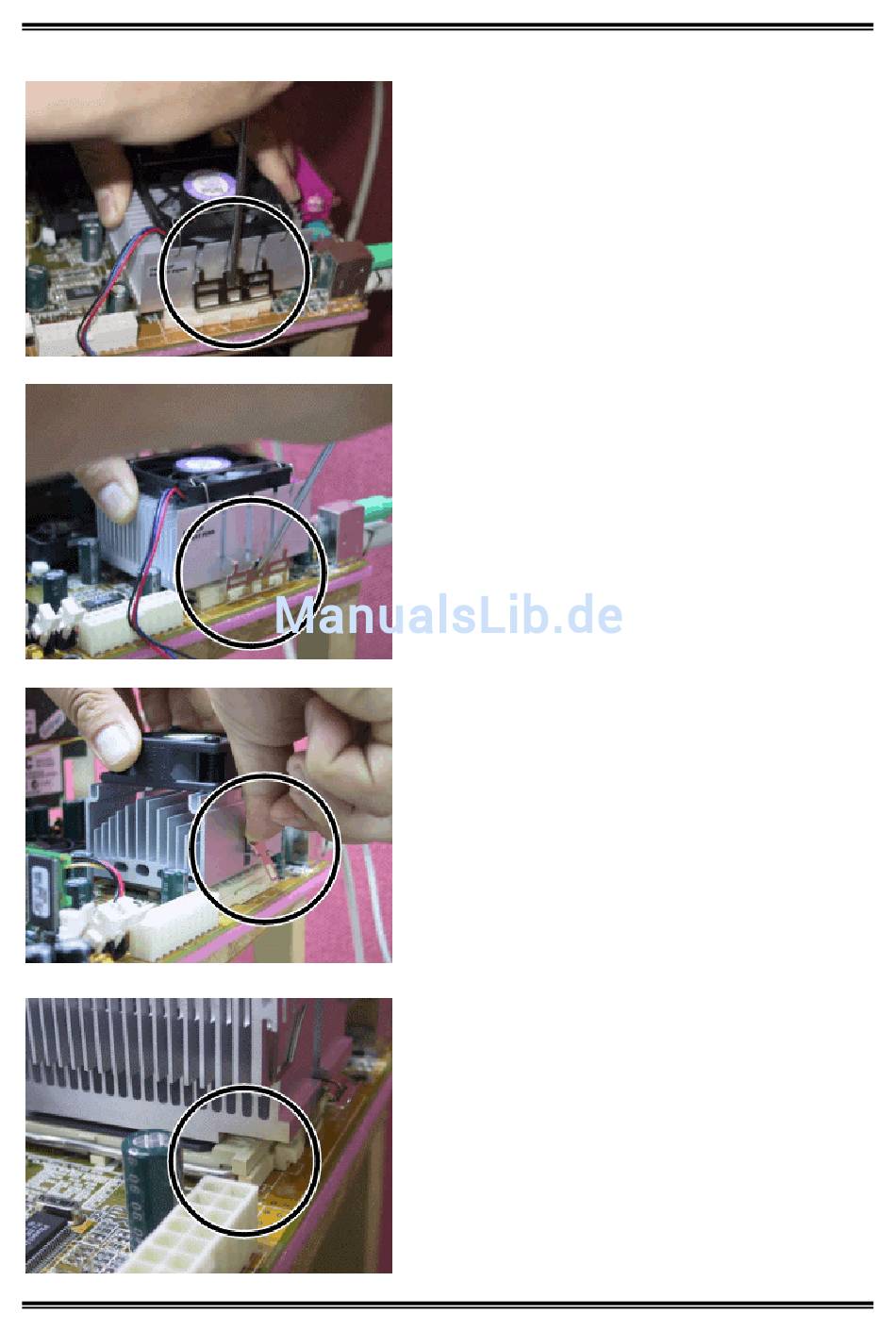

Setzen Sie einen Flachkopfschraubenzieher in den
mittleren Schlitz der rechten Befestigungsplatte und
drücken nach unten. Nun können Sie die
Befestigungsplatte über die Sockelhaken auf der rechten
Seite schieben. Siehe Foto links.
Siehe Foto links. Sie haben die Kühlblechinstallation
beendet.
Halten Sie nun das ganze Kühlblech und schütteln es
leicht, wobei Sie darauf achten, dass die rechte
Unterseite des Kühlblechs nicht in Kontakt mit der
rechten Seite des Sockels kommt (siehe Bild unten),da
ansonsten der Prozessor die nicht in korrektem Kontakt
mit dem Kühlblech steht, was zu Schäden am Prozessor
führen kann.
Denken Sie daran, das Netzkabel des Kühlblechlüfters
mit dem Header für den CPU-Lüfter auf dem
Motherboard zu verbinden.
Jetzt können Sie das Motherboard wieder I Gehäuse
installieren.
Wenn Sie mit allen oben beschriebenen Vorgängen
fertig sind, können Sie das ATX-Netzkabel an das
Motherboard anschließen.
Wenn Sie unterschiedliche Kühlblechsätze haben,
schauen Sie bitte im Handbuch Ihres Kühlblechsatzes
nach. Das Foto links zeigt eine andere Art von
Kühlblechbefestigungsplatte. Die Installationsschritte
sind identisch - von links nach recht.
Wir empfehlen Ihnen sehr, ein Kühlblech mit drei
Löchern in der Befestigungsplatte zu verwenden. Dies
sorgt für beste Stabilität und verhindert Schäden an
den Sockelbefestigungshaken.
Das Foto links zeigt die untere rechte Seite des
Kühlblechs in Kontakt mit der rechten Seite des Sockels.
In dieser Situation steht der Prozessor nicht in korrektem
Kontakt mit dem Kühlblech. Wenn Sie den Computer in
diesem Moment starten, wird der Prozessor sofort
beschädigt. Prüfen Sie diese Stelle immer nach der
Kühlblechinstallation.
