Einsatz
Projektierung SPEED-Bus als virtuelles PROFIBUS-Netzwerk

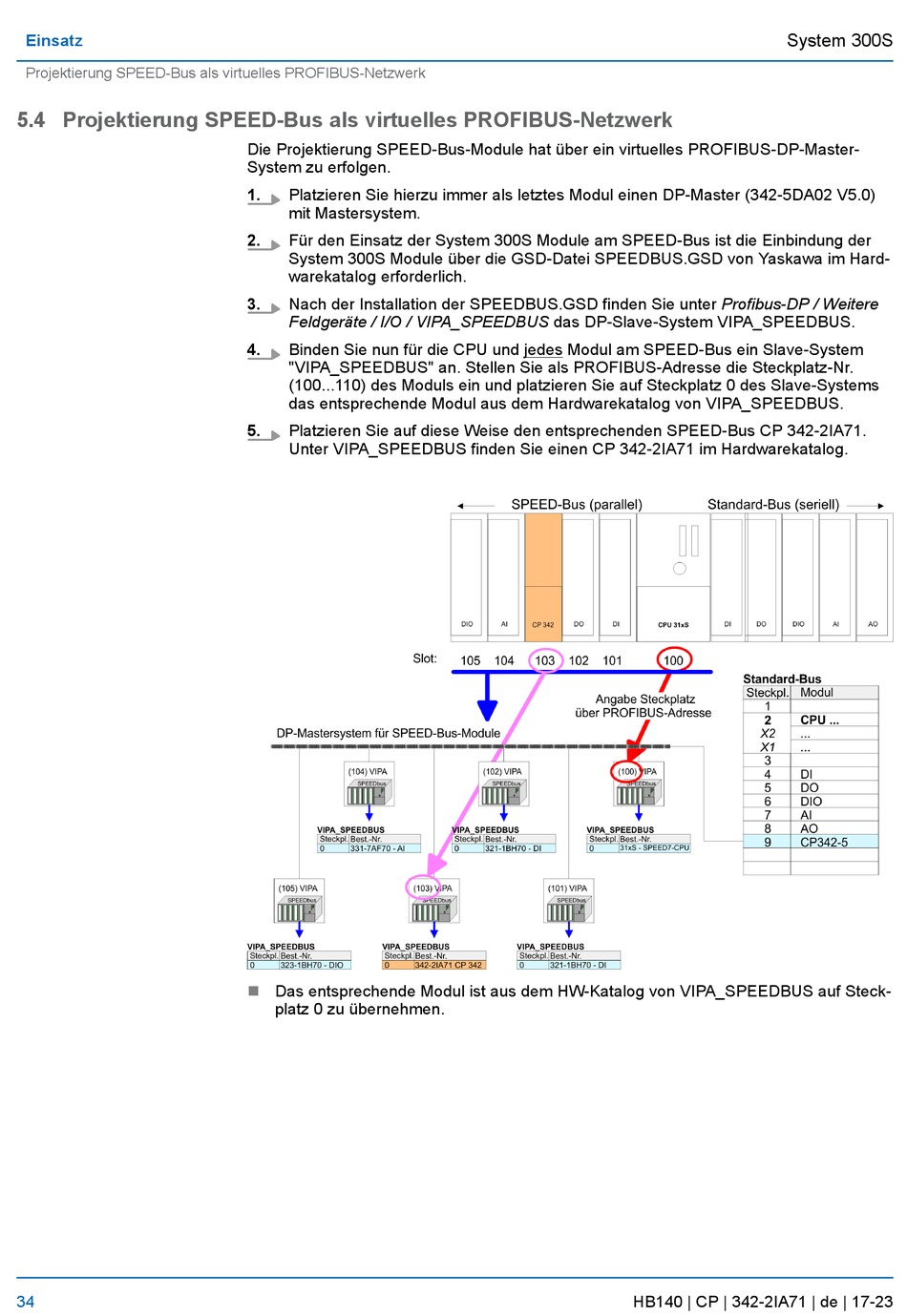

5.4 Projektierung SPEED-Bus als virtuelles PROFIBUS-Netzwerk
34
Die Projektierung SPEED-Bus-Module hat über ein virtuelles PROFIBUS-DP-Master-
System zu erfolgen.
1.
Platzieren Sie hierzu immer als letztes Modul einen DP-Master (342-5DA02 V5.0)
mit Mastersystem.
2.
Für den Einsatz der System 300S Module am SPEED-Bus ist die Einbindung der
System 300S Module über die GSD-Datei SPEEDBUS.GSD von Yaskawa im Hard-
warekatalog erforderlich.
3.
Nach der Installation der SPEEDBUS.GSD finden Sie unter Profibus-DP / Weitere
Feldgeräte / I/O / VIPA_SPEEDBUS das DP-Slave-System VIPA_SPEEDBUS.
4.
Binden Sie nun für die CPU und jedes Modul am SPEED-Bus ein Slave-System
"VIPA_SPEEDBUS" an. Stellen Sie als PROFIBUS-Adresse die Steckplatz-Nr.
(100...110) des Moduls ein und platzieren Sie auf Steckplatz 0 des Slave-Systems
das entsprechende Modul aus dem Hardwarekatalog von VIPA_SPEEDBUS.
5.
Platzieren Sie auf diese Weise den entsprechenden SPEED-Bus CP 342-2IA71.
Unter VIPA_SPEEDBUS finden Sie einen CP 342-2IA71 im Hardwarekatalog.
n
Das entsprechende Modul ist aus dem HW-Katalog von VIPA_SPEEDBUS auf Steck-
platz 0 zu übernehmen.
System 300S
HB140 | CP | 342-2IA71 | de | 17-23
