System 300S

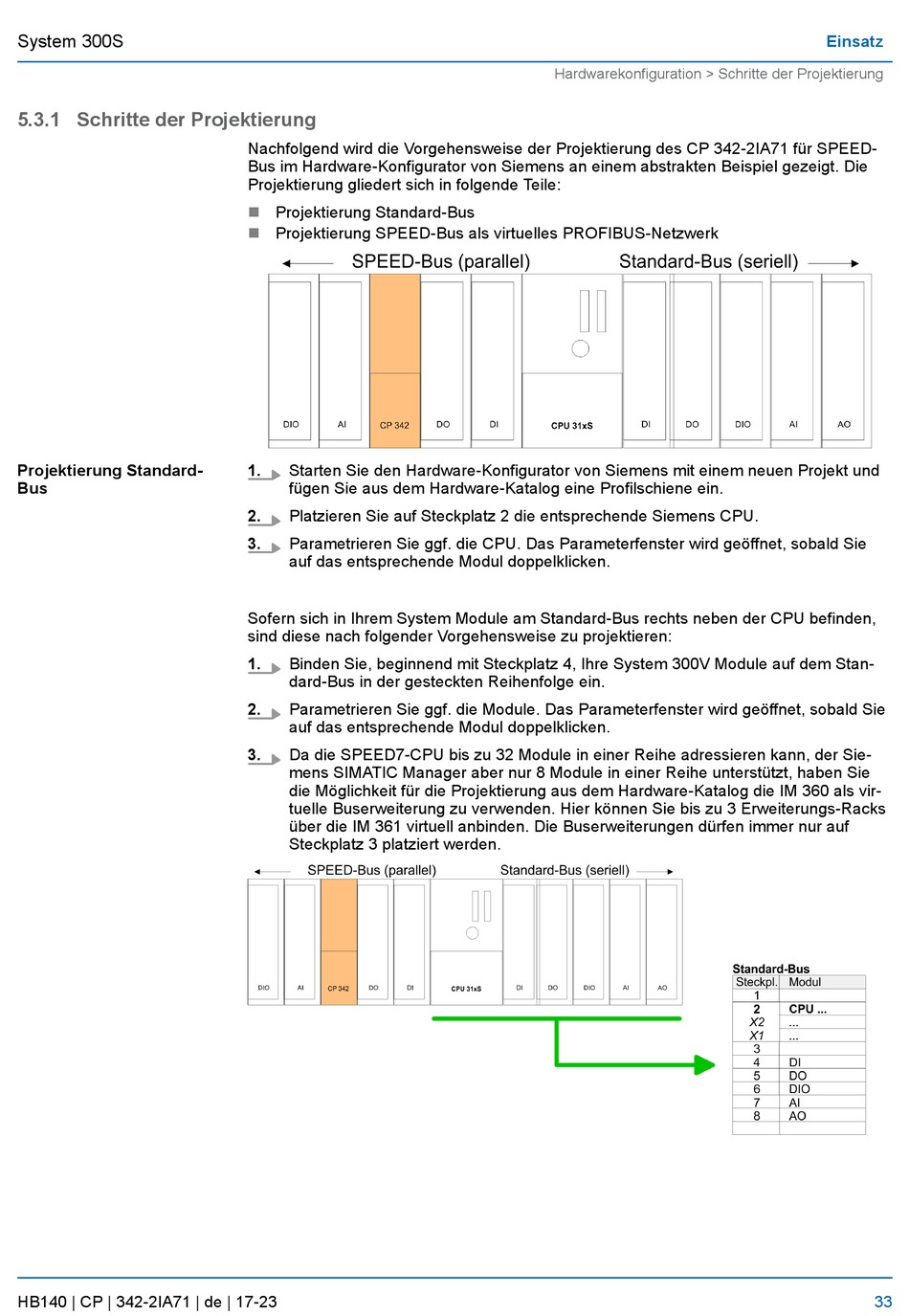

5.3.1 Schritte der Projektierung
Projektierung Standard-
Bus
HB140 | CP | 342-2IA71 | de | 17-23
Nachfolgend wird die Vorgehensweise der Projektierung des CP 342-2IA71 für SPEED-
Bus im Hardware-Konfigurator von Siemens an einem abstrakten Beispiel gezeigt. Die
Projektierung gliedert sich in folgende Teile:
n
Projektierung Standard-Bus
n
Projektierung SPEED-Bus als virtuelles PROFIBUS-Netzwerk
1.
Starten Sie den Hardware-Konfigurator von Siemens mit einem neuen Projekt und
fügen Sie aus dem Hardware-Katalog eine Profilschiene ein.
2.
Platzieren Sie auf Steckplatz 2 die entsprechende Siemens CPU.
3.
Parametrieren Sie ggf. die CPU. Das Parameterfenster wird geöffnet, sobald Sie
auf das entsprechende Modul doppelklicken.
Sofern sich in Ihrem System Module am Standard-Bus rechts neben der CPU befinden,
sind diese nach folgender Vorgehensweise zu projektieren:
1.
Binden Sie, beginnend mit Steckplatz 4, Ihre System 300V Module auf dem Stan-
dard-Bus in der gesteckten Reihenfolge ein.
2.
Parametrieren Sie ggf. die Module. Das Parameterfenster wird geöffnet, sobald Sie
auf das entsprechende Modul doppelklicken.
3.
Da die SPEED7-CPU bis zu 32 Module in einer Reihe adressieren kann, der Sie-
mens SIMATIC Manager aber nur 8 Module in einer Reihe unterstützt, haben Sie
die Möglichkeit für die Projektierung aus dem Hardware-Katalog die IM 360 als vir-
tuelle Buserweiterung zu verwenden. Hier können Sie bis zu 3 Erweiterungs-Racks
über die IM 361 virtuell anbinden. Die Buserweiterungen dürfen immer nur auf
Steckplatz 3 platziert werden.
Hardwarekonfiguration > Schritte der Projektierung
Einsatz
33
