Potenzialtrennung
Hinweis
HB140 | CP | 342-2IA71 | de | 17-23

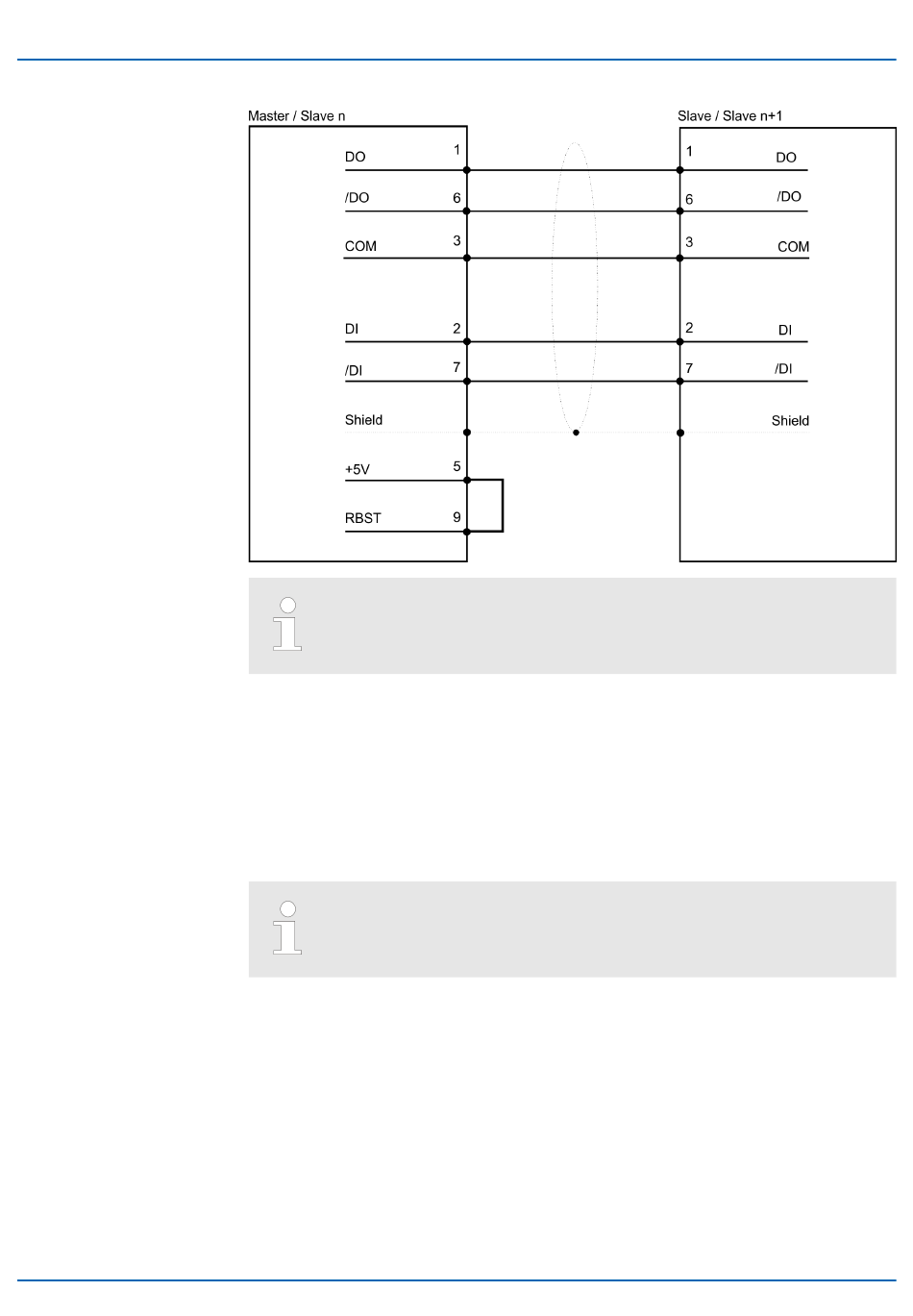

Bitte beachten Sie, dass am Stecker für die "Weiterführende Schnitt-
stelle" die Brücke zwischen Pin 5 und 9 vorhanden ist, ansonsten würden
die nachfolgenden Slaves nicht erkannt werden!
Da Interbus-Fernbussegmente eine große räumliche Ausdehnung erreichen, müssen die
einzelnen Segmente zur Vermeidung einer Potentialverschleppung galvanisch getrennt
werden. Gemäß den Empfehlungen des Interbus-Clubs genügt jedoch eine galvanische
Trennung der ankommenden Fernbus-Schnittstelle vom Rest des Systems. Die weiter-
führende Fernbus-Schnittstelle liegt demnach auf dem Potential der übrigen Schaltung
und des Rückwandbus. Verwenden Sie metallisierte Steckergehäuse und legen Sie den
Kabelschirm auf das Steckergehäuse.
Das digitale schnelle Ausgabe-Modul 322-1BH70 (DO 16xDC 24V 0,5A)
ist beim Einsatz des CP 342-2IA71 nicht zulässig.
