Inhaltszusammenfassung für YASKAWA 67P-RTP0-KB

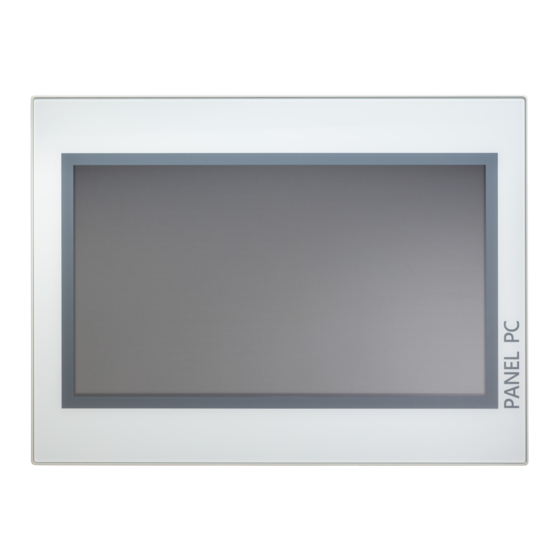

- Seite 1 PPC | 67P-RTP0-KB | Handbuch HB160 | PPC | 67P-RTP0-KB | de | 23-20 Panel PC - PPC015 IE...
- Seite 2 YASKAWA Europe GmbH Philipp-Reis-Str. 6 65795 Hattersheim Deutschland Tel.: +49 6196 569-300 Fax: +49 6196 569-398 E-Mail: info@yaskawa.eu Internet: www.yaskawa.eu.com 67P-RTP0-KB_000_PPC015IE,3,DE - © 2023...
- Seite 3 5.2.1 Grundzüge für den EMV-gerechten Aufbau von Anlagen......61 5.2.2 EMV-gerechte Montage................65 5.2.3 EMV-gerechte Verdrahtung................. 66 5.2.4 Spezielle Maßnahmen für den störsicheren Betrieb........69 5.2.5 Checkliste für den EMV-gerechten Aufbau von Steuerungen..... 70 Anhang........................71 A Änderungshistorie..................... 73 HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 4 Fax.: +49 6196 569 398 E-Mail: info@yaskawa.eu Internet: www.yaskawa.eu.com EG-Konformitätserklärung Hiermit erklärt YASKAWA Europe GmbH, dass die Produkte und Systeme mit den grund- legenden Anforderungen und den anderen relevanten Vorschriften übereinstimmen. Die Übereinstimmung ist durch CE-Zeichen gekennzeichnet. Informationen zur Konfor- Für weitere Informationen zur CE-Kennzeichnung und Konformitätserklärung wenden Sie...
- Seite 5 Über dieses Handbuch Technischer Support Wenden Sie sich an Ihre Landesvertretung der YASKAWA Europe GmbH, wenn Sie Pro- bleme mit dem Produkt haben oder Fragen zum Produkt stellen möchten. Ist eine solche Stelle nicht erreichbar, können Sie den Yaskawa Kundenservice über folgenden Kontakt...
- Seite 6 Anschluss und Änderung nur durch ausgebildetes Elektro-Fachper- sonal – Nationale Vorschriften und Richtlinien im jeweiligen Verwenderland beachten und einhalten (Installation, Schutzmaßnahmen, EMV ...) Entsorgung Zur Entsorgung des Geräts nationale Vorschriften beachten! HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 7 Bei Änderungen an elektrostatisch gefährdeten Baugruppen ist darauf zu achten, dass ein geerdeter Lötkolben verwendet wird. VORSICHT! Bei Arbeiten mit und an elektrostatisch gefährdeten Baugruppen ist auf ausreichende Erdung des Menschen und der Arbeitsmittel zu achten. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 8 VGA-Port und Audio out, Anschluss für Fernnetzschalter Metallgehäuse Passivkühlung Einfachste Montage über integrierte Drehhebel Schutzart IP66 (frontseitig) Bestelldaten Bestellnummer Beschreibung PPC015 IE 67P-RTP0-KB 15,6'' TFT color, 2x RS232/RS422/RS485, 3x USB-A, 2x Ethernet RJ45, VGA, Audio out HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 9 RJ45-Buchse für Ethernet-Kommunikation LAN 2 RJ45-Buchse für Ethernet-Kommunikation LAN 1 10 2-Pin-Anschluss für Fernnetzschalter 11 3,5mm Audio Line out 12 Netzschalter (Taster) 13 Steckplatz für CFast Speicherkarte 14 Display mit berührempfindlichem Bereich (Touch Screen) HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 10 PC über den Netzschalter eingeschaltet werden muss. Ä "Restore AC Power Loss" Seite 51 Ò Nach einem Windows "Herunterfahren" kann der Panel PC jeder Zeit über den Netzschalter wieder eingeschaltet werden. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 11 Der Anschluss hierfür befindet sich auf der Rückseite unten. Das Netzteil ist gegen Verpolung und Überstrom geschützt. Der passende 3-polige Steckverbinder ist im Lieferumfang enthalten. VGA-Schnittstelle VGA SubD HD15 Buchse zum Anschluss eines weiteren Displays. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 12 Leitungslänge: 250m bei 115,2kBit/s ... 1200m bei 19,2kBit/s Datenübertragungsrate: max. 115,2kBit/s RS485-Schnittstelle Logische Zustände als Spannungsdifferenz zwischen 2 verdrillten Adern Serielle Busverbindung Halbduplex Zweidraht-Betrieb Leitungslänge: 250m bei 115,2kBit/s ... 1200m bei 19,2kBit/s Datenübertragungsrate: max. 115,2kBit/s HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 13 Hardwarebeschreibung Aufbau > Schnittstellen HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 14 PPC von beliebiger Stelle aus- bzw einschalten zu können. Der Ä weitere Informationen passende 2-polige Steckverbinder ist im Lieferumfang enthalten. Seite 10 Line out 3,5 mm Stereo Klinkenbuchse zum Anschluss eines aktiven Lautsprechersystems bzw. eines Kopfhörers. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 15 CFAST_CDI PC13 VCC3 PC14 VCC3 n.c. PC15 n.c. PC16 n.c. PC17 CFAST_CDO Die Karte darf nur im spannungslosen Zustand gezogen oder gesteckt werden. Es ist kein Wechsel während des Betriebes möglich. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 16 Die Materialdicke für den Einbauausschnitt beträgt 3 ... 12mm – Abweichung des Einbauausschnitts von der Ebenheit, bezogen auf £ 0,5mm die Außenabmessungen des Bediengeräts: £ – Zulässige Oberflächenrauhigkeit im Bereich der Einbaudichtung: 120µm (Rz 120) HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 17 RH1 (ohne Betauung, relative Feuchte 10 … 95%) Verschmutzung EN 61131-2 Verschmutzungsgrad 2 Mechanisch Schwingung EN 60068-2-6 1g, 9Hz ... 150Hz Schock EN 60068-2-27 15g, 11ms Montagebedingungen Einbauort Im Schaltschrank Einbaulage Horizontal und vertikal HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 18 15,6 " Displaygröße (Breite) 344 mm Displaygröße (Höhe) 195 mm Auflösung 768 x 1366 / 1366 x 768 Seitenverhältnis 16:9 Displaytyp TFT color (16,7M Farben) MTBF Hintergrundbeleuchtung (bei 25°C) 50000 h HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 19 RS232 / RS422 / RS485 COM2 Anschluss 9poliger SubD Stecker Anzahl USB-A Anschlüsse USB-A Anschluss USB-A (Host) Anzahl USB-B Anschlüsse USB-B Anschluss Anzahl Ethernet Anschlüsse Ethernet Ethernet 10/100/1000 MBit Ethernet Anschluss 2 x RJ45 HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 20 Höhe 296 mm Minimale Fronttafeldicke 3 mm Maximale Fronttafeldicke 12 mm Gewicht Netto 6,2 kg Gewicht inklusive Zubehör 8,88 kg Gewicht Brutto 8,88 kg Umgebungsbedingungen Betriebstemperatur -10 °C bis 60 °C HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 21 Hardwarebeschreibung Technische Daten > 67P-RTP0-KB Artikelnr. 67P-RTP0-KB Lagertemperatur -20 °C bis 75 °C Zertifizierungen Zertifizierung nach UL Zertifizierung nach KC HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 22 Stecken Sie Ihren Panel PC [3] von der Frontseite durch den Frontplattenausschnitt [1], bis dieses mit der Dichtung [2] aufliegt. Drehen Sie die Drehhebel um 90 Grad nach außen [4]. Schrauben Sie nun die Schrauben mit dem Kreuzschlitzschraubendreher [5] fest. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 23 Drücken Sie kurz auf die CFast-Karte und ziehen sie nach vorn aus dem Gerät. Montieren Sie das Abdeckblech wieder. VORSICHT! Die CFast-Karte darf nur in spannungslosem Zustand gezogen oder gesteckt werden. Es ist kein Wechsel während des Betriebs möglich. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 24 Nach Öffnen des Schaltschrankes oder -Pultes sind Teile des Sys- tems zugänglich, die unter gefährlicher Spannung stehen können. – Für alle Signalverbindungen sind nur geschirmte Leitungen zulässig. – Signalleitungen dürfen nicht mit Starkstromleitungen im selben Kabel- schacht geführt werden. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 25 Schaltfläche [Main] gelangt man zum Auswahlmenü. Voreingestellt ist eine Verzögerungszeit von 5 Sekunden. Diese Zeit können Sie im Auswahlmenü unter [Autostart] ändern. Auswahlmenü Das Auswahlmenü besitzt folgende Schaltflächen: Settings Info/Update Autostart Backup Exit Back HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 26 Gehen Sie hierfür über "Back è Exit" zurück zur Windows -Oberfläche und wählen Sie über die rechte Maustaste auf dem StartUp-Icon "StartUp è Run as administrator". Das StartUp-Icon finden Sie auf dem Desktop, der Taskleiste und im Start-Menü. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 27 8GB) erforderlich. Auf diesem USB-Stick sollte sich die Image-Datei für Ihren Panel PC befinden. Sie finden die Datei und eine ausführliche Beschreibung des Firmwa- reupdates auf www.yaskawa.eu.com unter "Service & Training è Download Center". Autostart Unter [Autostart] legen Sie fest, welche Runtime bzw. welches Projekt mit dem Start des Panel PC automatisch gestartet werden sollen.
- Seite 28 "Flashdisk è VipaStartup" festgelegt. Diese können Sie entsprechend anpassen. Ò Exit Mit [Exit] verlassen Sie den Startup-Manager und kehren zurück zur Windows -Ober- fläche. Back Durch Betätigen des [Back]-Buttons gelangen Sie wieder zum Startbildschirm des Startup-Managers. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 29 IoT nach Firmwareupdate mit dem Internet aktiviert. Voraussetzung dafür ist eine aktive Internetverbindung. Ist keine Internetverbindung vorhanden, bleibt das Gerät im "Referred activation state", das hat keine funktionellen Einschränkungen zur Folge. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 30 Während des Betriebs kommuniziert Ihr Bediengerät mit der entsprechenden Steue- rung und reagiert anhand der projektierten Vorgaben auf Programmabläufe in der SPS. Über zuvor projektierte Dialoge können Prozesswerte grafisch dargestellt, geändert und ausgewertet werden. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 31 Navigation im Dialog- Die Fenster können über die Kopfleiste verschoben werden. Hier befindet sich auch die fenster [OK]-Schaltfläche zur Bestätigung der Eingabe und die [X]-Schaltfläche für den Abbruch des Dialogs. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 32 Die Taskleiste ist Bestandteil des Desktops. Wenn Sie ein Programm, ein Doku- ment oder ein Fenster öffnen, erscheint für jedes Objekt eine Schaltfläche auf der Taskleiste. Über diese Schaltflächen können Sie schnell von einem geöff- neten Fenster zum anderen wechseln. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 33 Bildschirmtastatur ist es möglich ohne Anschluss einer externen Tastatur Eingaben vorzunehmen. Sobald eine Eingabe zu erfolgen hat, wird die Bildschirmtastatur automa- tisch eingeblendet. Wählen Sie die Schaltfläche "Bildschirmtastatur" in der unteren rechten Ecke des Ä "Taskleiste" Seite 33 Anmeldebildschirms. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 34 Remotezugriff zulassen Standardmäßig ist der Remotezugriff auf den Panel PC gesperrt. Zur Freigabe des Remotezugriffs öffnen Sie über "Windows Start è Einstellungen è System" das Fenster "Remotedesktop" und aktivieren "Remotedesktop aktivieren" . HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 35 Automatische Benutzeran- meldung nach dem Start- vorgang Automatisches Anmelden Standardmäßig wird nach dem Start automatisch der Benutzer YASKAWA mit dem Pass- deaktivieren wort vipatp angemeldet. Soll sich der Benutzer mit Benutzername und Kennwort anmelden, ist wie folgt vorzugehen: Geben Sie unter "Windows Start è Windows System è Eingabeaufforderung"...
- Seite 36 Benutzernamen und Kennwort eingeben" und wählen Sie den "Benutzernamen" des Benutzers, der automatisch nach dem Start angemeldet werden soll. Bestä- tigen Sie mit [Hinzufügen]. Es öffnet sich das Fenster zum Eintragen der Anmeldedaten. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 37 Tragen Sie das "Kennwort" für den ausgewählten Benutzer ein. Bestätigen Sie mit [OK] und im nächsten Fenster nochmals mit [OK]. ð Beim nächsten Start wird direkt unter dem gewählten Benutzer gestartet, ohne dass eine Kennwortabfrage erfolgt. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 38 Drücken der [Entf] Taste das BIOS Setup starten. Bootmedium wählen Nach Einschalten des Computers können Sie, solange der Ladebildschirm gezeigt wird, durch Drücken der [F7] Taste zur direkten Auswahl eines Bootmediums wechseln. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 39 - Konfiguration Chipset Boot - Bootreihenfolge Security - Sicherheitseinstellungen Save und Exit - Speichern und beenden 4.2 Main Das Hauptmenü ist das erste Fenster, das nach dem Starten des BIOS Setup Menüs erscheint. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 40 Sekunde zeigt Sekunden von 00 bis 59 an. 4.3 Advanced In diesem Menü werden die erweiterten Funktionen konfiguriert, die dem System zur Ver- fügung stehen. Konfigurieren Sie hier CPU und Peripherie. VORSICHT! Falsche Einstellungen können zu Fehlfunktionen führen. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 41 BIOS Setup Advanced Untermenü "ACPI Set- Hier werden die Einstellungen des Stromsparmanagements Advanced Configuration and tings" Power Interface (ACPI) konfiguriert. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 42 Suspend Disabled - Ruhezustand deaktiviert S3 (Suspend to RAM) - Standbymodus aktiviert, Windows speichert den Systemzustand im RAM. Untermenü "IT8786E Ermöglicht die Konfiguration der seriellen Ports. Super IO Configuration" HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 43 BIOS Setup Advanced Super IO Chip Zeigt Informationen zum Super IO Chip an. Untermenü "Serial Port 1 Öffnet das Untermenü zur Konfiguration der seriellen Schnittstelle 1. Configuration" HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 44 Legt fest, ob die serielle Schnittstelle verfügbar ist. Disabled - Die serielle Schnittstelle steht nicht zur Verfügung. Enabled - (default) Die serielle Schnittstelle steht zur Verfügung. Device Settings Wählt die optimalen Einstellungen für das Super IO Device. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 45 Disabled - Der Abschlusswiderstand ist deaktiviert. Enabled - (default) Der Abschlusswiderstand ist aktiviert. Untermenü "H/W Monitor" Unter "Pc Health Status" werden Betriebstemperaturen und Spannungen anzeigen. Untermenü "CPU Configu- Ermöglicht die Konfiguration der CPU-Einstellungen. ration" HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 46 XD-Feature-Flag immer auf 0 zurück. Aktiviert oder deaktiviert Intel Virtualization Technology. Intel ® Virtualization Tech- nology Untermenü "Socket 0 CPU Zeigt Informationen zur CPU an, die auf Socket 0 installiert ist. Information" HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 47 BIOS Setup Advanced Untermenü "PPM Configu- Ermöglicht die Konfiguration des Processor Power Management (PPM). ration" HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 48 Aktiviert oder deaktiviert Hot Pluggable Support an SATA Port 0. Serial-ATA Port 1 Aktiviert oder deaktiviert den SATA port 1. SATA Port1 HotPlug Aktiviert oder deaktiviert Hot Pluggable Support an SATA Port 1. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 49 Disabled - Deaktiviert die Unterstützung vonXHCI (USB 3.0) oder EHCI (USB 2.0). Bei der Installation von Windows 7 von USB, wird USB 3.0 nicht unter- stützt. Deaktivieren Sie XHCI und aktivieren Sie EHCI um die USB-Instal- lation von Windows 7 zu ermöglichen. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 50 Zur Auswahl stehen "Tact Switch" , "Manual" und "Light Sensor" . Default: "Manual" . trol By Backlight Dimming Select Stellen Sie hier die Helligkeit der Hintergrundbeleuchtung ein. Untermenü "South Nehmen Sie hier die Einstellungen für den South Bridge Chipset vor. Bridge" HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 51 Power Off - Sie müssen das System über die Netztaste neu starten. Power On - (default) Das System wird automatisch neu gestartet. Untermenü "Azalia HD Ermöglicht die Aktivierung des Onboard Azalia HD Audio-Controllers. Audio" HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 52 Chipset Audio Controller Steuerung des Azalia Gerätes. Disabled - Azalia wird uneingeschränkt deaktiviert. Enabled - Azalia wird uneingeschränkt aktiviert. Azalia HDMI Codec Aktiviert oder deaktiviert den internen HDMI Codec für Azalia. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 53 Aktiviert oder deaktiviert die USB 2.0 (EHCI) Unterstützung, ein EHCI controller muss immer aktiviert sein. USB RMH Mode Aktiviert oder deaktiviert den PCH USB Rate Matching Hubs Modus. USB EHCI debug Aktiviert oder deaktiviert die PCH EHCI debug Funktion. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 54 BIOS Setup Chipset Untermenü "PCI Express Configuration" PCI Express Port 0 ... PCI Aktiviert oder deaktiviert die PCI Express Ports 0 ... 3 im Chipset. Express Port 3 HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 55 Disabled - (default) Startet kein LAN PXE ROM Enabled - Startet das LAN PXE ROM für LAN1 oder LAN2, um über PXE booten zu können Boot Option Priorities Hier können Sie die Boot-Reihenfolge der Geräte einstellen. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 56 Booten des Systems nur nach Eingabe des User-Passworts möglich. Beim Zugriff auf das BIOS Setup mit dem User-Passwort wird Ihnen die Zugriffsebene Administrator zugewiesen und Sie besitzen uneingeschränkten Zugriff auf das BIOS Setup. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 57 Wenn Sie die Eingabetaste drücken, öffnet sich ein Fenster, in dem Sie das User-Pass- wort vergeben können. Geben Sie eine Zeichenfolge (3 bis 20 Zeichen) ein, um das Passwort zu definieren. Mit dem User-Passwort können Sie den unautorisierten Zugang zu Ihrem System verhindern. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 58 Um die Änderungen zu speichern und das BIOS Setup zu beenden drücken Sie [F4]. Discard Changes and Exit Um das BIOS-Setup zu beenden ohne die Änderungen zu speichern drücken Sie [Esc]. Das BIOS Setup wird beendet und der POST fortgesetzt. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 59 Deaktivierung überflüssiger Hard- und Software. Weiterführende Nähere Informationen zu den Maßnahmen finden Sie auf den folgenden Webseiten: Informationen Bundesamt für Informationstechnik www.bsi.bund.de Cybersecurity & Infrastructure Security Agency us-cert.cisa.gov VDI/VDE-Gesellschaft Mess- und Automatisierungstechnik www.vdi.de HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 60 Verwenden Sie sichere Zugriffspfade wie HTTPS bzw. VPN für den Remote-Zugriff auf Ihre Anlage. Aktivieren Sie die sicherheitsrelevante Ereignisprotokollierung gemäß der gültigen Sicherheitsrichtlinie und den gesetzlichen Anforderungen zum Datenschutz. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 61 Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau eines SPS- Systems. Es werden die Wege beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV) sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 62 Kapazitive oder elektrischeKopplung Störeinkopplung durch parallelver- tritt auf zwischenLeitern, die sich auf laufende Signalkabel unterschiedlichem Potenzial befinden. statische Entladung des Bedieners Die Kopplung ist proportional zur zeitli- Schütze chen Änderung der Spannung. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 63 Schirm-/Schutzleiterschiene auf, und befestigen Sie die Schirme mit Kabel- schellen. – Achten Sie darauf, dass die Schirm-/Schutzleiterschiene impedanzarm mit dem Schrank verbunden ist. – Verwenden Sie für geschirmte Datenleitungen metallische oder metallisierte Steckergehäuse. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 64 Verbinden Sie Anlagenteile und Schränke mit Ihrer SPS sternförmig mit dem Erde/Schutzleitersystem. Sie vermeiden so die Bildung von Erdschleifen. – Verlegen Sie bei Potenzialdifferenzen zwischen Anlagenteilen und Schränken ausreichend dimensionierte Potenzialausgleichsleitungen. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 65 Bewegliche Masseteile (z.B. Schranktüren) sind über flexible Massebänder zu ver- binden. Die Massebänder sollten kurz sein und eine große Oberfläche haben, da für die Ableitung von hochfrequenten Störungen die Oberfläche entscheidend ist. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 66 Kabelträgern. Verbinden Sie die Stoßstellen der Kabelträger galvanisch miteinander und erden Sie die Kabelträger. Bei der Verlegung von Leitungen außerhalb von Gebäuden müssen Sie die für Sie gültigen Blitzschutz- und Erdungsmaßnahmen beachten. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 67 Montieren Sie diese Schutzelemente am Eintritt des Kabels in das Gebäude. Blitzschutzmaßnahmen benötigen immer eine individuelle Betrachtung der gesamten Anlage. Wenden Sie sich bitte bei Fragen an Yaskawa. Potenzialausgleich Zwischen getrennten Anlagenteilen können Potenzialunterschiede auftreten, wenn Auto- matisierungsgeräte und Peripherie über potenzialgebundene Kopplung verbunden sind oder geschirmte Leitungen beidseitig aufgelegt werden und an unterschiedlichen Anla- genteilen geerdet werden.
- Seite 68 Legen Sie den Schirm direkt nach Eintritt der Leitung in den Schrank auf eine Schirm- schiene auf. Führen Sie den Schirm bis zur Baugruppe weiter; legen Sie ihn dort jedoch nicht erneut auf! HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 69 Wenn auf Leuchtstofflampen nicht verzichtet werden kann, sind die im folgendem Bild gezeigten Maßnahmen zu treffen. Maßnahmen zur Entstö- rung von Leuchtstoff- lampen im Schrank Leuchtstofflampe Schirmgitter über der Lampe geschirmte Leitung metallgekapselter Schalter Netzfilter oder geschirmte Netzzuleitung HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 70 Leitungsschirme am Schrankeintritt auf Schirm- oder Schutzleiterschiene aufgelegt? Leitungsschirme mit Kabelschellen großflächig und impedanzarm befestigt? Leitungsschirme nach Möglichkeit beidseitig aufgelegt? Induktivitäten Spulen von Schützen, die über Kontakte geschaltet werden, mit Löschgliedern beschaltet? HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 71 Anhang Anhang HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 72 Anhang Inhalt Änderungshistorie.................... 73 HB160 | PPC | 67P-RTP0-KB | de | 23-20...
- Seite 73 Änderungshistorie Änderungshistorie Rev. Änderungen 22-04 Das Handbuch wurde neu erstellt. 22-22 CI-Anpassung wurde durchgeführt. Kapitel "Hardwarebeschreibung" Beschreibung "Einsatz unter erschwerten Betriebsbedingungen" wurde neu hinzugefügt. 23-20 Kapitel "Hardwarebeschreibung" "Technische Daten" wurden aktualisiert. HB160 | PPC | 67P-RTP0-KB | de | 23-20...
