Sicherheitsprogramm erweitern – Anwendungsbeispiele

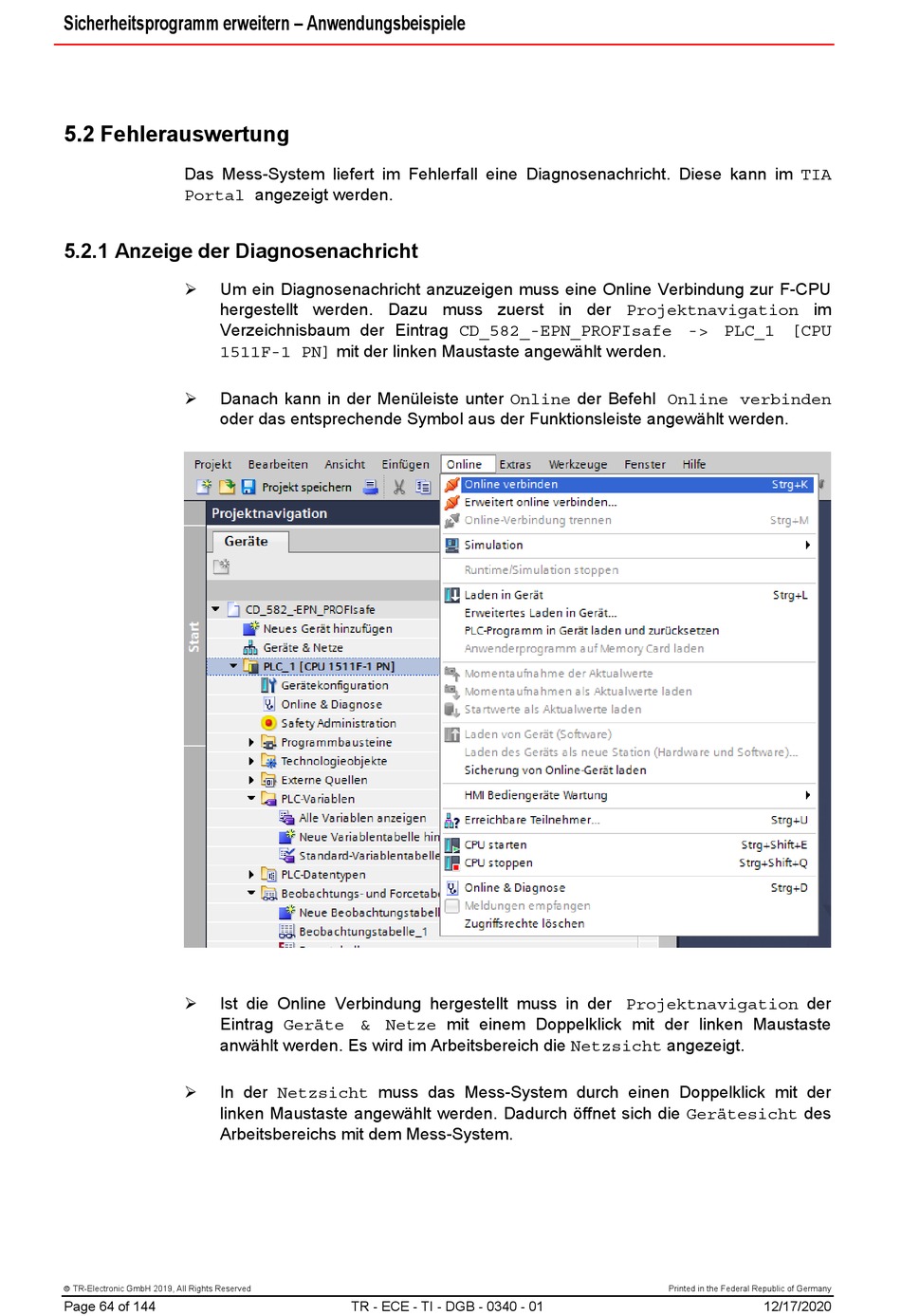

5.2 Fehlerauswertung
Das Mess-System liefert im Fehlerfall eine Diagnosenachricht. Diese kann im TIA
Portal angezeigt werden.
5.2.1 Anzeige der Diagnosenachricht
Um ein Diagnosenachricht anzuzeigen muss eine Online Verbindung zur F-CPU
hergestellt werden. Dazu muss zuerst in der Projektnavigation im
Verzeichnisbaum der Eintrag CD_582_-EPN_PROFIsafe -> PLC_1 [CPU
1511F-1 PN] mit der linken Maustaste angewählt werden.
Danach kann in der Menüleiste unter Online der Befehl Online verbinden
oder das entsprechende Symbol aus der Funktionsleiste angewählt werden.
Ist die Online Verbindung hergestellt muss in der Projektnavigation der
Eintrag Geräte & Netze mit einem Doppelklick mit der linken Maustaste
anwählt werden. Es wird im Arbeitsbereich die Netzsicht angezeigt.
In der Netzsicht muss das Mess-System durch einen Doppelklick mit der
linken Maustaste angewählt werden. Dadurch öffnet sich die Gerätesicht des
Arbeitsbereichs mit dem Mess-System.
TR-Electronic GmbH 2019, All Rights Reserved
Page 64 of 144
TR - ECE - TI - DGB - 0340 - 01
Printed in the Federal Republic of Germany
12/17/2020
