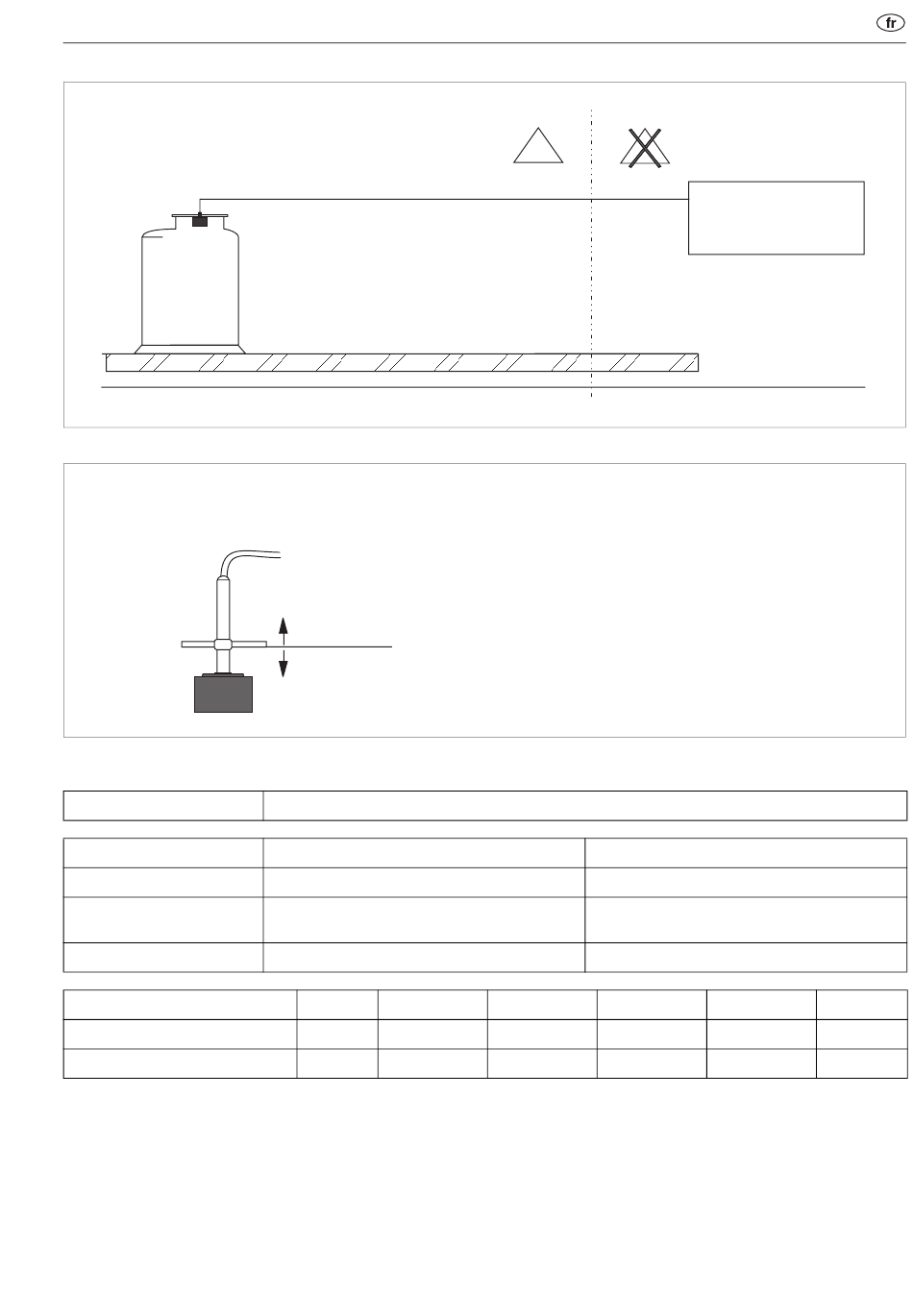

Endress+Hauser Prosonic S FDU91 Bedienungsanleitung Seite 17

Prosonic
Zone explosible
Zone 21 ou. 22
Réservoir
Zone 20
Fig. 3
Installation avec dispositif d'orientation
Fig. 4
Tension d'alimentation
Catégorie
Mode de protection
Catégorie
Protection du boîtier
Capteur
Pression de process max.*
Température de process max.
*hors atmosphére explosible à 20 °C
Endress+Hauser
Zone 21 ou 22
Zone 20
Pour le raccordement à l'unité d'exploitation Prosonic S FMU90, FMU95
II 2 G
Ex ma II T6...T1
II 1/2 D ou II 2 D
IP 68
FDU91: FDU91F:
0,4 MPa 0,4 MPa
+80 °C +80 °C
EX EX
Capteur et câble en zone 1
Capteur en zone 20 et câble en zone 21 ou
Capteur et câble en zone 21
FDU92: FDU93:
0,4 MPa 0,3 MPa
+80 °C +80 °C
XA322F-B
Zone non explosible
Unité de commande
Et d'exploitation
Prosonic S
XA322F-B
XA322F-B
FDU95-J1: FDU96-J:
0,15 MPa 0,3 MPa
+80 °C +140 °C
3
