Sprachauswahl Starten; Akkumulatoren - Notifier NF30 Bedienungsanleitung

Brandmelderzentrale NF30/50-S - Inbetriebnahme- und Konfigurationsanleitung
NF30 Yuasa
12V, 12Ah NP12-12
NF30-S Yuasa
12V, 38Ah NP38-12
12V, 42Ah -
C
+
C H G
-
R IN
H N
/C N
/O C
O M
+
-
T E M
P S
N S
R
E F

4.6.1 Sprachauswahl starten

Beim Zentralenstart, sowie bei einem unprogrammierten
Zentralenspeicher wird auf dem LC-Display das Auswahl-
menü der möglichen Zentralensprache angezeigt (siehe
unten):
1: Deutsch
4: English
Drücken Sie die erforderliche Nummer auf der Tastatur
zur Anwahl der Zentralensprache. Erfolgt innerhalb von
30 Sekunden keine Sprachauswahl bleibt die bisherige
Sprache vorgewählt.
Hinweis: Die gewählte Zentralensprache wird automatisch
nach einem Zentralenstart geladen, wenn diese vorher im
Zentralenspeicher gesichert worden ist. Hierzu darf der
Zentralenspeicher nicht mit einem Schreibschutz belegt sein
(siehe Kapitel 4.3.1 Steckbrücken). Ist der
Zentralenspeicher mit einem Schreibschutz versehen,
können die Änderungen nicht gespeichert werden. Beim
Neustart der Zentrale wird auf dem LC-Display die
Sprachauswahl erneut angezeigt. Die Zentralensprache kann
im Menü 'Sprache'beliebig geändert werden (siehe auch
Kapitel 5.5.1).

4.6.2 Akkumulatoren

In das Zentralengehäuse der BMZ NF30 können max.
zwei 12V, 12Ah Akkus eingesetzt werden. In das
Zentralen-gehäuse der BMZ NF30-S können max. zwei
12V, 42Ah eingesetzt werden. Die Akkus gehören nicht
zum Lieferumfang. Es müssen Bleiakkus mit
Fiamm
Tiefentladeschutz verwendet werden. Die max.
Akkukapazität für die Zentralen NF30 oder NF50-S
FG21202
werden in der Tabelle links gezeigt.
Fiamm
Anschluss:
1 Trennen Sie die Netzversorgung der BMZ und setzen
-
Sie die Akkus in das Gehäuse.

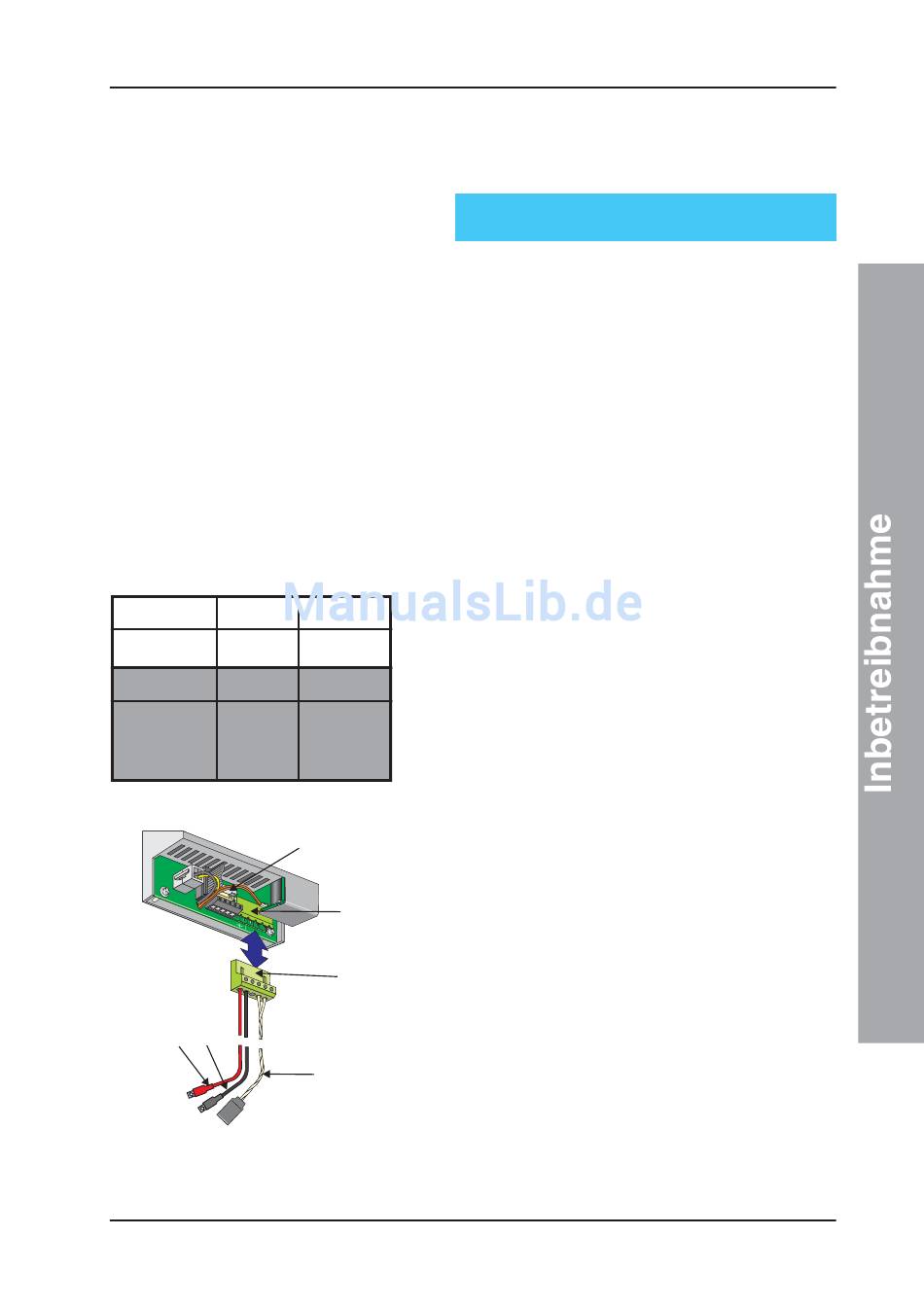

2 Akkumulatoren und Thermistor (Temperatursensor)
FG24204
durch Abziehen des 5-poligen Steckers (A) von den
Klemmen der Netzteilplatine (B) - neben der
Akkusicherung (C) - abklemmen. Stecker abziehen und
die erforderliche Länge messen und wie folgt kürzen:
a. Für den Akkuanschluss den Abstand vom Ausgang
des 5-poligen Netzteilsteckers zum hinteren
Akkuanschluss messen, z.B. einmal für Plus- und
einmal für die Minusleitung.
B b. Für den Anschluss der Temperatursensors (D) den
Abstand
Netzteilausganges zu einer Position an der Akkuseite
- NICHT zur oberen Fläche - des rechts eingebauten
A
Akkus messen. Beim Anschluss der Akkustecker
korrekte Polarität beachten.
Befestigen Sie den Thermistor mit einem geeigneten
Dichtmittel auf Silicon-Basis an dem Akku. Zur
Gewährleistung eines optimalen EMV Schutzes,
D
verlegen Sie die Anschlussleitungen in der hinteren
Gehäuseecke. Sichern Sie die Anschlussleitungen
mitselbstklebenden Kabelbefestigungen.Schrauben
Sie die Anschlussleitungen wieder an den 4-poligen
Stecker und stecken diesen in die Steckerleistedas
Netzteils. Stecken Sie anschliessend die rote (E) und
die schwarze (F) Akkuzuleitung auf die Akkukontakte.
35
2: Nederlands 3: Francais
zwischen dem Stecker
997-444-003-8, Ausgabe 8
Januar 2010
