Brandmelderzentrale NF30/50-S - Installations-, Inbetriebnahme- und Konfigurationsanleitung
ACHTUNG -Gefahr eines
elektrischen Schlages. Vor
allen Arbeiten an den
Hauptleitungen die Zentrale
spanungsfrei schalten.
997-444-003-8, Ausgabe 8
Januar 2010
3

Verkabelung

3.1 Verkabelungsanleitung

Die Verdrahtung sollte den IEE-Verdrahtungsrichtlinien und
den geltenden örtlichen Bestimmungen entsprechen.
Darüber hinaus sind die Bestimmungen der EN54-14 für
den Anschluss
Brandmeldesystemes zu berücksichtigen.
Für Informationen zur Verdrahtung der Ein- und Ausgänge
ziehen Sie bitte die entsprechende Verdrahtungsanleitung
zu Rate. Siehe auch Kapitel 4.4 Inbetriebnahme ,
Externe Verdrahtung.

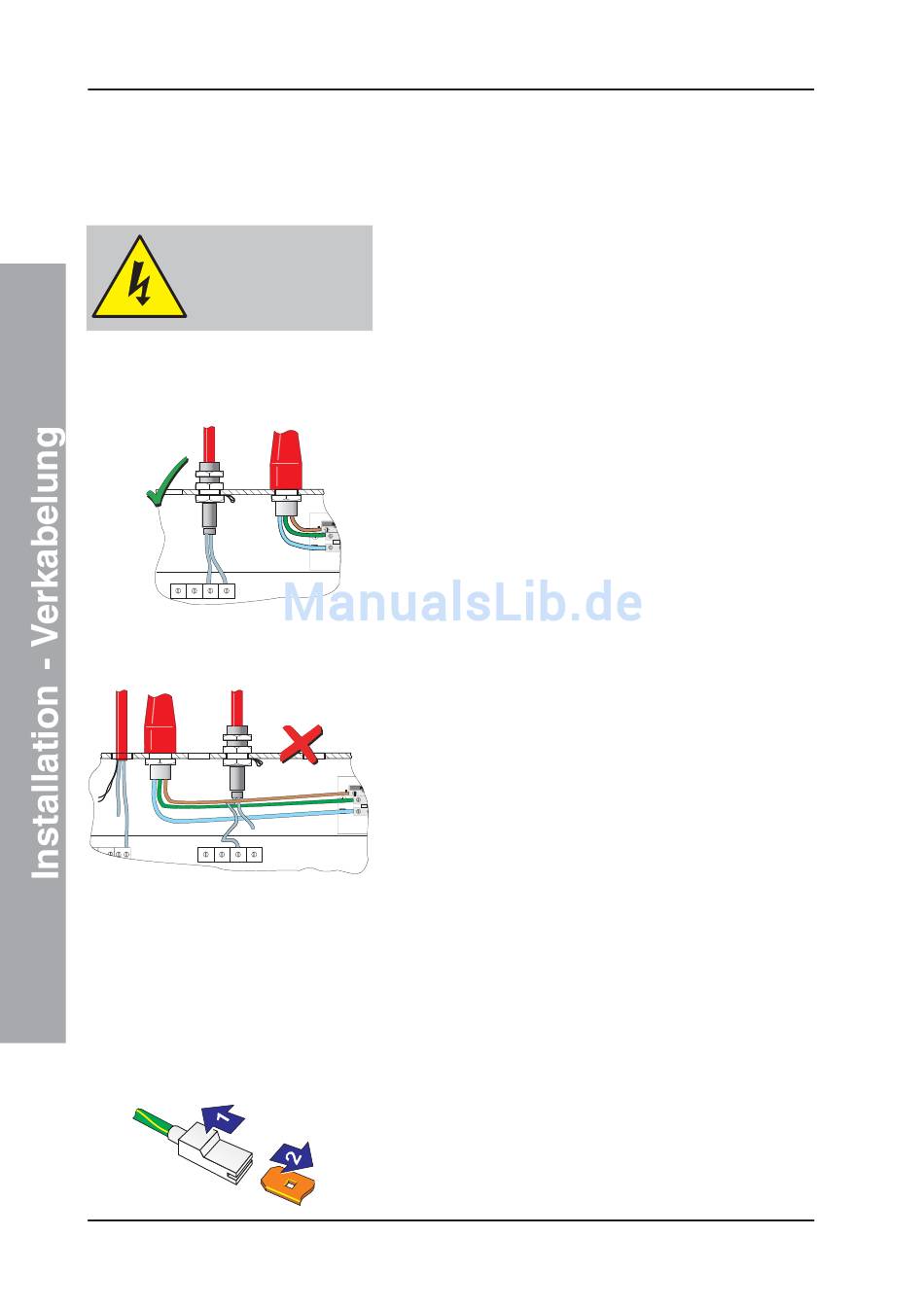

Regeln zur Leitungsverlegung:
1 Die Kabel sollten über die 20mm Kabeleinführungen
an den Ober- oder Unterseiten in das Gehäuse
eingeführt werden. Stellen Sie sicher, dass alle
Öffnungen des Gehäuses geschlossen sind bevor Sie
die Stromversorgung einschalten. Wenn Sie zum
Beispiel mehr Kabeleinführungen als nötig entfernt
haben, dichten Sie die Löcher mit Dichtmasse wieder
ab.
2 Die Kabelenden sollten lang genug sein um bei der
Inbetriebnahme die entsprechenden Anschlusspunkte
mit einer korrekten Leitungsführung im Gehäuse zu
erreichen.
3 Die Kabel sollten den gültigen Bestimmungen für
Abschirmung und Isolierung entsprechen. Die
Abschirmung muss sich innerhalb der Kabelhülle
befinden um eine 360
Gehäuses zu gewährleisten.
4 Die Spannungsversorgung der Zentrale muss mit einem
geeigneten Leitungstrenner ausgerüstet sein. Die
Spannungsversorgung muss den Spezifikationen
entsprechend abgesichert und dimensioniert sein
(siehe Anhang 1, Spezifikationen).
5 Die Kabeleinführungen an der äußersten rechten Seite
müssen zur Einführung der Netzanschlusskabel
genutzt werden. Führen Sie das Netzanschlusskabel
NIEMALS durch andere Kabeleinführungen ein und
stellen Sie sicher, dass die Netzanschlusskabel immer
von den Schwachstromkabeln getrennt sind.
6 Alle Niederspannungskabel sollten mindestens für
folgende Belastung ausgelegt sein: 300V AC
Hinweise Verkabelung siehe Kapitel 3.2
Schutzleitersteckkontakte
Hinweis: Alle Schutzleitersteckkontakte haben einen
Sperrmechanismus. Zum Lösen der Sperre
ziehen Sie an der Plastikumhüllung (1) und
NICHT am Erdungskabel.
2 0
und die Verkabelung
o -Verbindung mit dem Metall des
eines
