3.3 EMV-Schutzmaßnahmen
Durch die Beachtung der zuvor aufgeführten Anweisungen
und der Verwendung geeigneter Kabel werden EMV-
Probleme vermieden. In Bereichen mit einer großen
Störstrahlungsbelastung oder bei einer ungünstigen
Kabelführung ist
Ferritentstörungselemente (Kerne) an den Verbindungen
zwischen Kabel und Zentrale einzusetzen.

3.3.1 Abschirmung

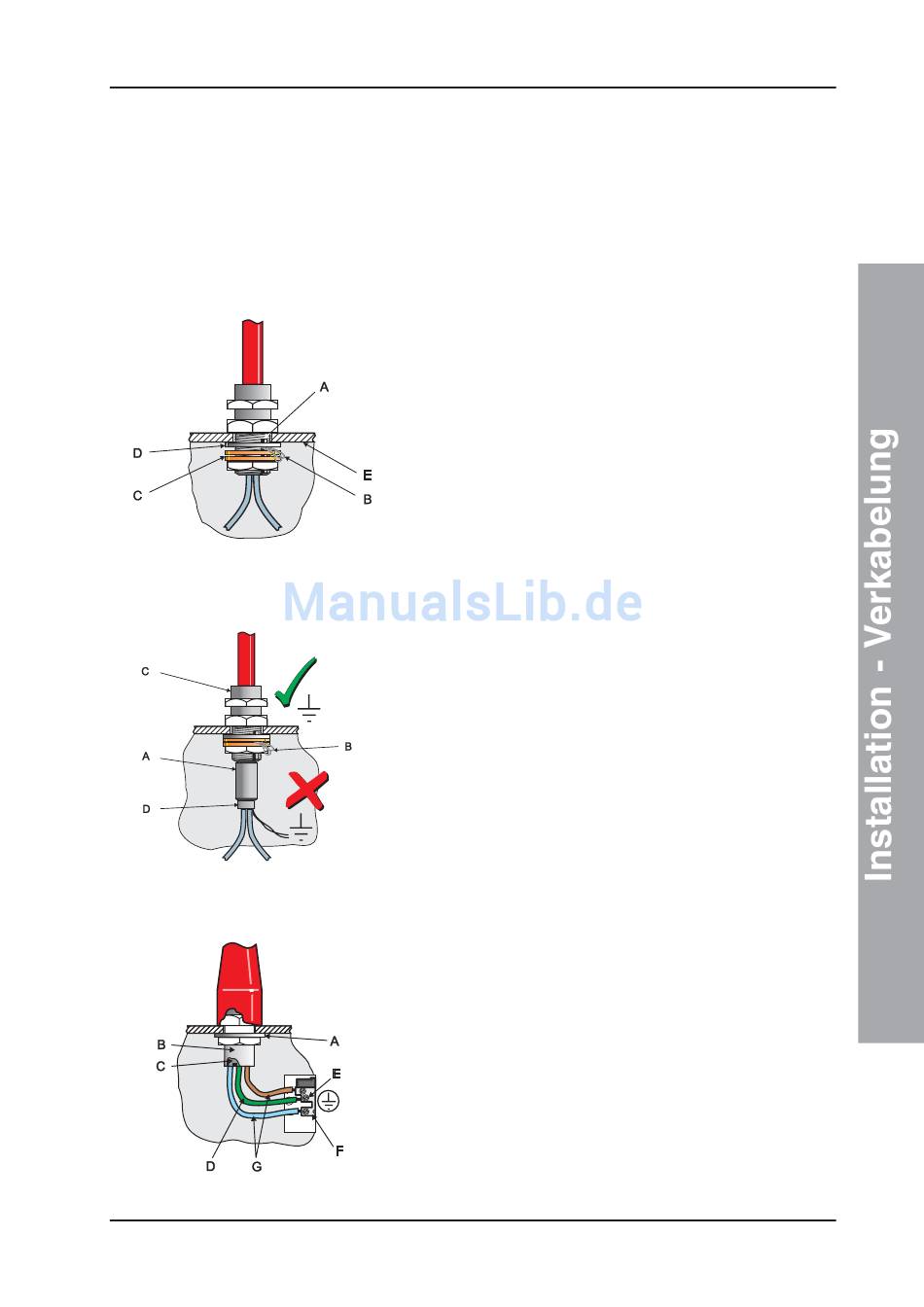

Benutzen Sie einen Metallstutzen mit Schlitzen (A), der
eine Anklemmung des Leitungsdrahtes oder der
Abschirmung (B) zwischen den Dichtungsringen (C)
ermöglicht. Setzen Sie den Stahldichtungsring (D)
zwischen die Messingdichtungsringe und die Unterseite
der Gehäuseoberfläche (E). So ist ein optimaler EMV-
Schutz gewährleistet. Passende Stutzen sind das CTX-
Sortiment. Das gewählte Teil muss in die 20mm
Kabeleinführungen passen.

3.3.2 Ferrit-Kerne (optional)

Der Einsatz von Ferrit-Kernen ist normalerweise nicht
erforderlich. In kritischen EMV-Bereichen oder bei einer
ungünstigen Verkabelung ist es möglich, optionale Ferrit-
Kerne für die Leitungs- und Alarmgeberverdrahtung
einzusetzen. Die Ferrit-Kerne (A) werden auf den/die Leiter
jedes Kabels und NICHT auf die Abschirmung gesetzt,
welche außerhalb der Kerne verläuft. Sie sollten so nah
wie möglich an den Eingangspunkt des Kabels gesetzt
werden, d.h. so nah wie möglich an die Abschirmung (B)
des Metallkabelstutzens (C). Der Kern sollte mit einem
Kabelbinder festgesetzt werden.
Ferrit-Kerne (SN: KK127) sind bei NOTIFIER zu beziehen.

3.4 MICC Kabel

MICC Anschlusskabel dürfen nur in Verbindung mit
Metallverschraubungen (Typ A2) verwendet werden. Zur
Verbesserung der elektrischen Leitfähigkeit ist aus-
schliesslich eine Metal-Unterlegscheibe (A) zu verwenden.
In bestimmten Fällen ist es erforderlich, dass die
Kabelverschraubung (B) mit einem Schutzleiter-Anschluss
(C) ausgerüstet ist. Die Kabelverschraubung muss mit dem
Schutzleiteranschluss (E) des Zentralengehäuses verbunden
werden. Hierzu ist eine isolierte Leitung (D) an die
Zentralenanschlussklemme anzuschliessen. Das MICC
Anschlusskabel (G) muss entsprechend den örtlichen
Bestimmungen des Energieversorgers angeschlossen
werden.
