Brandmelderzentrale NF30/50-S - Inbetriebnahme- und Konfigurationsanleitung
Keine
Teilüberwachung
Drahtbruch/
Kurzschluss gemäß
EN 54-13 möglich!
3 Angeschlossene Ausgänge können mit der Taste "ÜE
AB/AN" getestet werden.
i Taste "ÜE AB/AN" drücken um die Ausgänge
anzusteuern (Wechselfunktion).
ii Taste "Akustik Ab-/Anstellen" drücken um die
akustischen
(Wechselfunktion)
iii Wenn die Ausgänge korrekt angesteuert wurden
drücken Sie die Taste "Rückstellen". Anderenfalls
überprüfen Sie die mögliche Ursache und beheben
die Störung. Wiederholen Sie Schritt 3.

4.4.4.2 Anwendung von EOL-Abschlussdioden

Der nachfolgend beschriebene Ablauf bezieht sich auf
folgende Voraussetzungen:
a. Die akustischen Signalgeber sind ordnungsgemäß ver-
drahtet, aber noch nicht an der Zentrale angeschlossen.
b. Die elektronischen, akustischen Signalgeber sind
polarisiert und mit einer Diode 1N4002 (oder gleichwertig)
beschaltet. Für die ordnungsgemäße Funktion der
Signalgeber ist eine Spannung von mindestens 15 V
erforderlich.
c. Die mitgelieferte EOL-Diode ist an den Signalgeber
angeschlossen und NICHT der bisher erforderliche 6k8
Abschlusswiderstand.
Hinweis: Vor dem Anschluss der Signalgeber sollten
alle Meldergruppen geprüft werden um die Ursache für
eine unbeabsichtigte Auslösung auszuschließen.
Ablauf:

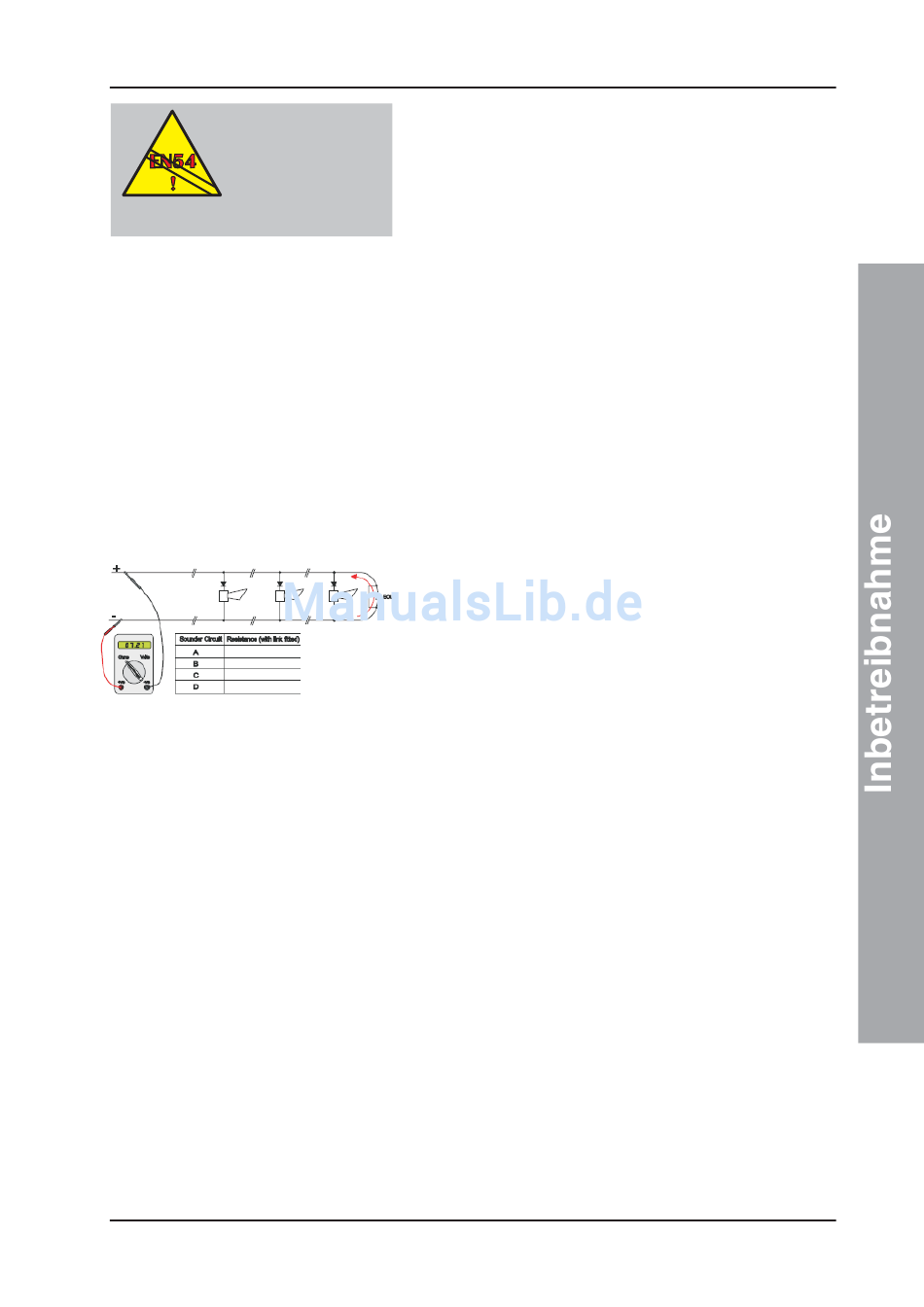

1 EOL-Diode abklemmen. Multimeter in umgekehrter
Polarität (+ve an -ve und -ve an +ve) anschließen und
den Leitungswiderstand jedes Signalgebers messen.
Messwerte in die Tabelle unten eintragen:
Hinweis: Der Leistungswiderstand muss für alle
Signalgeber gemessen werden, um sicherzustellen, dass
die erforderliche Betriebsspannung von mind. 15 V anliegt.
Über den Leitungswiderstand wird die maximale
Leitungslänge und die max. mögliche Anzahl an
Signalgebern festgelegt.
2 Signalgebertyp - SDR oder SDH einstellen. Falls der
Stromfluss 350mA übersteigt ist der Typ SDR nicht
geeignet. Ebenfalls ist die Einstellung SDR nicht
möglich wenn der Widerstand 16,1 Ohm übersteigt.
Wenn der Typ SDH eingestellt wurde und der
Widerstand höher ist als 8,1 Ohm wird die Störung
"Output B0 n OPEN CCT" angezeigt.
29
Signalgeber an-/abzustellen
997-444-003-8, Ausgabe 8
Januar 2010
