Brandmelderzentrale NF30/50-S - Installations-, Inbetriebnahme- und Konfigurationsanleitung
1 & 5
2
7
9
JP6 JP6
E_FLT E_FLT
9
JP7 JP7
MEM MEM
ii iii iv
i
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
xii
CRYSTAL
FREQUENCY (XT2)
124-391 ID50+ PCB
x
xi

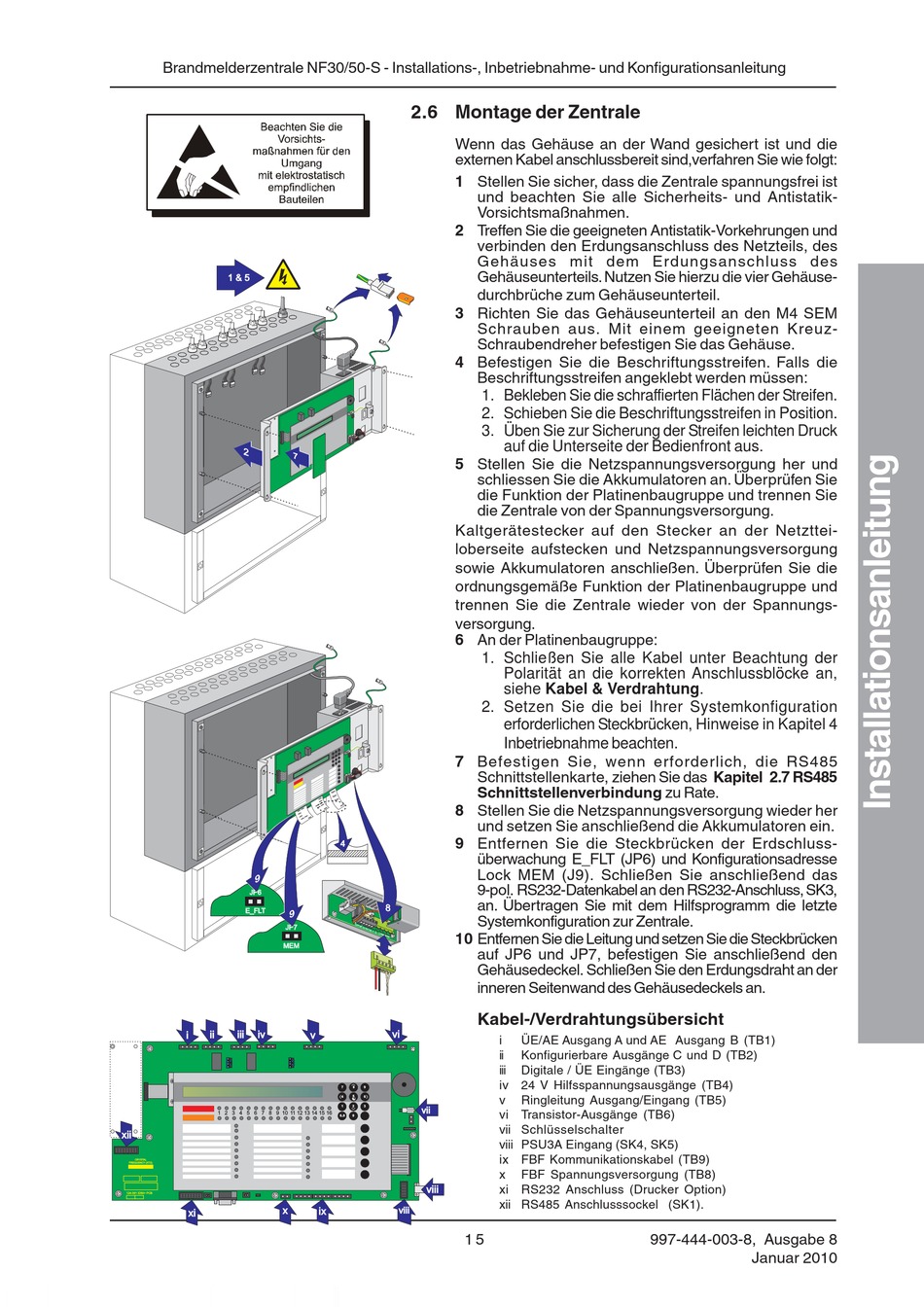

2.6 Montage der Zentrale

Wenn das Gehäuse an der Wand gesichert ist und die
externen Kabel anschlussbereit sind,verfahren Sie wie folgt:
1 Stellen Sie sicher, dass die Zentrale spannungsfrei ist
und beachten Sie alle Sicherheits- und Antistatik-
Vorsichtsmaßnahmen.
2 Treffen Sie die geeigneten Antistatik-Vorkehrungen und
verbinden den Erdungsanschluss des Netzteils, des
Gehäuses mit dem Erdungsanschluss des
Gehäuseunterteils. Nutzen Sie hierzu die vier Gehäuse-
durchbrüche zum Gehäuseunterteil.
3 Richten Sie das Gehäuseunterteil an den M4 SEM
Schrauben aus. Mit einem geeigneten Kreuz-
Schraubendreher befestigen Sie das Gehäuse.
4 Befestigen Sie die Beschriftungsstreifen. Falls die
Beschriftungsstreifen angeklebt werden müssen:
1. Bekleben Sie die schraffierten Flächen der Streifen.
2. Schieben Sie die Beschriftungsstreifen in Position.
3. Üben Sie zur Sicherung der Streifen leichten Druck
5 Stellen Sie die Netzspannungsversorgung her und
schliessen Sie die Akkumulatoren an. Überprüfen Sie
die Funktion der Platinenbaugruppe und trennen Sie
die Zentrale von der Spannungsversorgung.
Kaltgerätestecker auf den Stecker an der Netzttei-
loberseite aufstecken und Netzspannungsversorgung
sowie Akkumulatoren anschließen. Überprüfen Sie die
ordnungsgemäße Funktion der Platinenbaugruppe und
trennen Sie die Zentrale wieder von der Spannungs-
versorgung.
6 An der Platinenbaugruppe:
1. Schließen Sie alle Kabel unter Beachtung der
2. Setzen Sie die bei Ihrer Systemkonfiguration
7 Befestigen Sie, wenn erforderlich, die RS485
Schnittstellenkarte, ziehen Sie das Kapitel 2.7 RS485
Schnittstellenverbindung zu Rate.
8 Stellen Sie die Netzspannungsversorgung wieder her
und setzen Sie anschließend die Akkumulatoren ein.
9 Entfernen Sie die Steckbrücken der Erdschluss-
4
überwachung E_FLT (JP6) und Konfigurationsadresse
Lock MEM (J9). Schließen Sie anschließend das
9-pol. RS232-Datenkabel an den RS232-Anschluss, SK3,
an. Übertragen Sie mit dem Hilfsprogramm die letzte
8
Systemkonfiguration zur Zentrale.
+
CH GR
-
IN H
N/ C
N/ O
CO M
+
-
TE M 10 Entfernen Sie die Leitung und setzen Sie die Steckbrücken
P SN
SR
auf JP6 und JP7, befestigen Sie anschließend den
Gehäusedeckel. Schließen Sie den Erdungsdraht an der
inneren Seitenwand des Gehäusedeckels an.
Kabel-/Verdrahtungsübersicht
vi
v
7 8 9
4 5 6
[
1 2 3
vii
0..9
0
viii
ix viii
1 5
auf die Unterseite der Bedienfront aus.
Polarität an die korrekten Anschlussblöcke an,
siehe Kabel & Verdrahtung.
erforderlichen Steckbrücken, Hinweise in Kapitel 4
Inbetriebnahme beachten.
i ÜE/AE Ausgang A und AE Ausgang B (TB1)
ii Konfigurierbare Ausgänge C und D (TB2)
iii Digitale / ÜE Eingänge (TB3)
iv 24 V Hilfsspannungsausgänge (TB4)
v Ringleitung Ausgang/Eingang (TB5)
vi Transistor-Ausgänge (TB6)
vii Schlüsselschalter
viii PSU3A Eingang (SK4, SK5)
ix FBF Kommunikationskabel (TB9)
x FBF Spannungsversorgung (TB8)
xi RS232 Anschluss (Drucker Option)
xii RS485 Anschlusssockel (SK1).
997-444-003-8, Ausgabe 8
Januar 2010
