Brandmelderzentrale NF30/50-S - Installations-, Inbetriebnahme- und Konfigurationsanleitung

Anhang 5 - Konfiguration eines

Störungsübertragungsausgangs mit
einem Modul M710-CZ

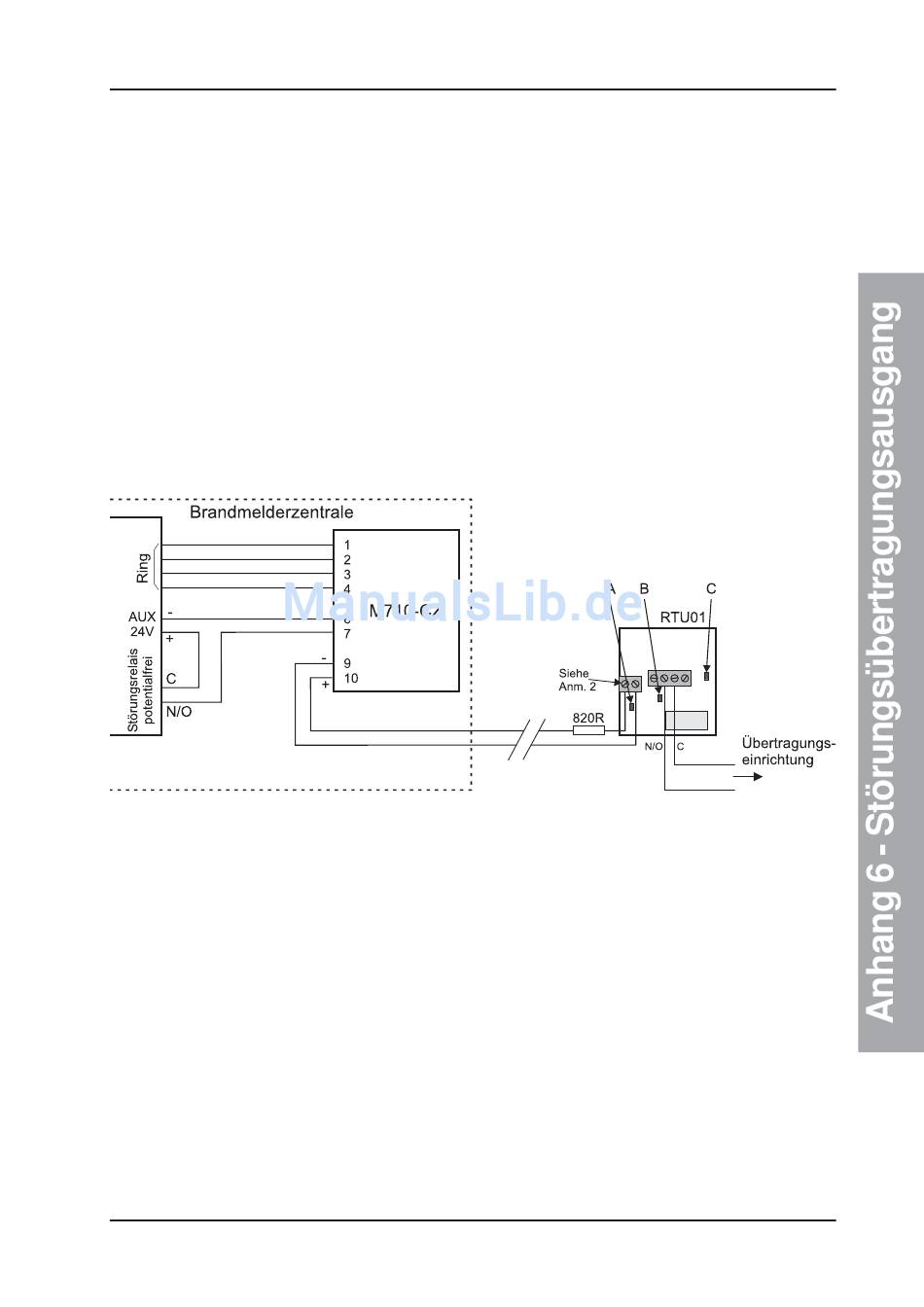

Um einen überwachten Störungsübertragungsausgang zu
konfigurieren, kann einer der Akustikausgänge zusammen
mit einem Gruppeneingangsmodul und der Übertragungs-
platine RTU01 verwendet werden. Die Verbindung
zwischen dem M710-CZ-Modul und der Störungs-
übertragungseinrichtung wird dabei von der Platine RTU01
überwacht, die bei Übertagungseinrichtung montiert
werden muss.
Das Zentralengehäuse hat Vorrichtungen zur Montage des
Moduls am unteren rechten und linken Rand. Das M10-
CZ belegt eine Ringadresse und muss an der Zentrale
als Störungsübertagungsmodul (Typ ZMX, Funktion FRM)
programmiert werden.
Anmerkungen:
1 Um Störungen zu vermeiden muss der 820Ohm-
Widerstand in Reihe zum + Anschluss des 2-poligen
Klemmenblocks des RTU01 erfolgen.
2 Meldet das Module eine Unterbrechung,muss der
Abschlusskondensator des M710- CZ über die +
und -Klemme der RTU01-Platine angeschlossen
werden.
A6 - 1 997-444-003-8, Ausgabe 8
Januar 2010
