Figura 11 - Pompa

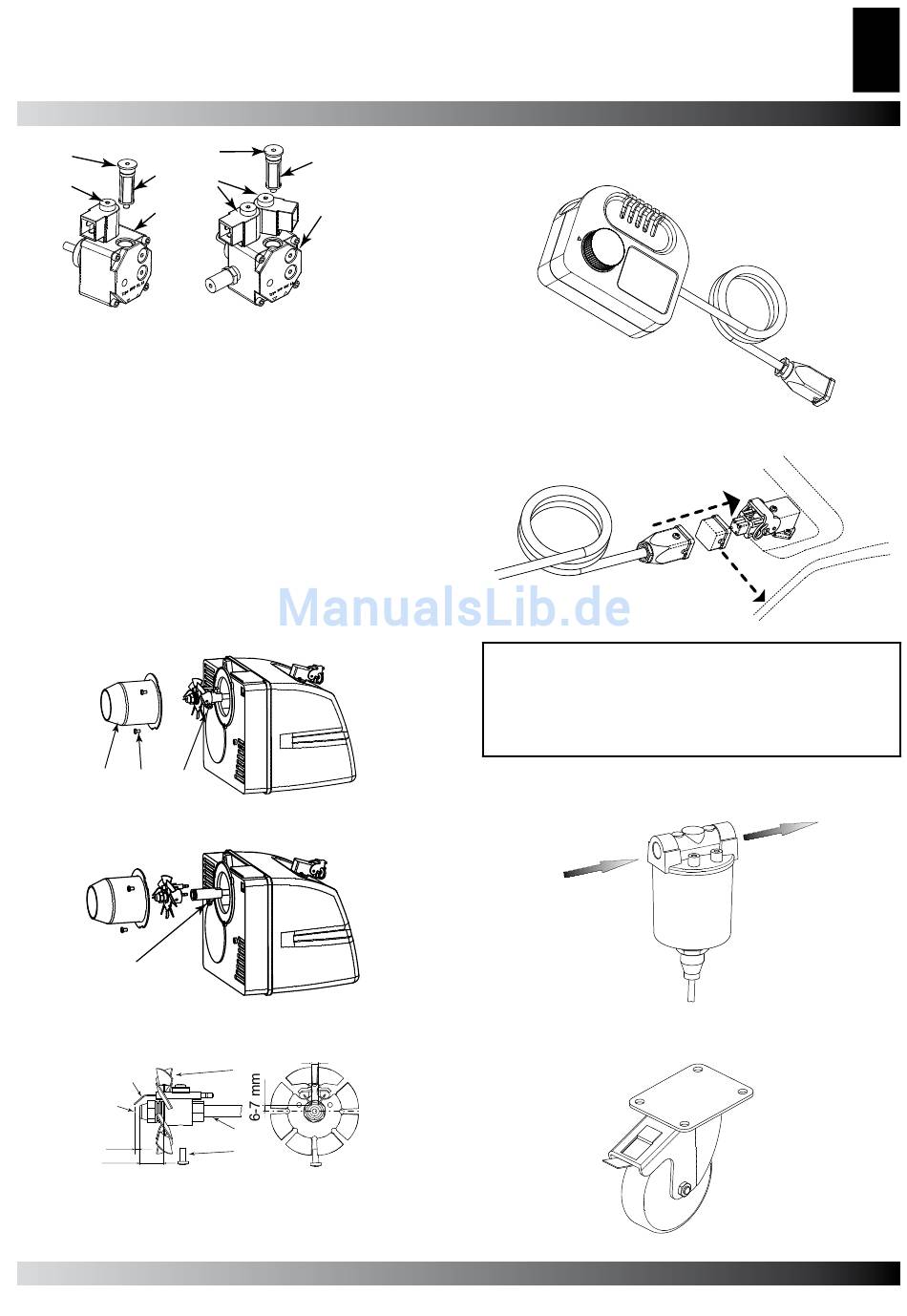

CURĂŢAREA ARZĂTORULUI
• Deşurubaţi şurubul (H din Fig. 5) de fixare a arzătorului (A din
Fig. 3) în camera de ardere.
• Scoateţi arzătorul din camera de ardere (Fig. 3).
• Deşurubaţi cele trei bolţuri (B din Fig. 12) de fixare a ţevii
arzătorului (A din Fig. 12).
• Scoateţi ţeava.
• Deşurubaţi şurubul (C din Fig. 12) care montează sistemul
scutului cu electrod şi scoateţi suportul duzei (F din Fig. 14).
• Curăţaţi scutul flăcării (D din Fig. 14) şi electrodul (E din Fig.
14).
• Deşurubaţi duza (G din Fig. 14) din suportul duzei (F din Fig.
14) şi curăţaţi, sau în caz de necesitate schimbaţi duza.
• Înşurubaţi duza (G din Fig. 14) în suportul duzei.
• Montaţi înapoi ansamblul - scutul flăcării şi electrodul, având
o deosebită grijă pentru a păstra distanţele recomandate în
(Fig. 14).
A. B.
C.
Figura 12 - Demontarea arzătorului
C.
Figura 13 - Ansamblul scutul flăcării - electrodele
E.
G.
4 mm
22 mm
Figura 14 - Distanţa electrodelor faţă de duze
A. Ţeava arzătorului, B. Bolţ ţeava arzătorului, C. Şurub duză,
D. Duză, E. Electrod, F. Ţeavă, G. Scutul de focalizare, H. Şurub
A.
C.
B.
din plastic,
D.
C. Element
D. Capacul
corpului de
4 mm
D.
F.
H.
ACCESORII
A. Oring,
B. Pahar
TERMOSTAT
decantor
filtrant,
filtrare
CONECTAREA DISPOZITIVULUI DE COMANDĂ
ATENŢIE: Înainte de efectuarea oricăror operaţiuni de
depanare trebuie oprit încălzitorul, conform indicaţiilor
înscrise în punctul „OPRIREA ÎNCĂLZITORULUI"; trebuie
decuplat încălzitorul de la sursa de alimentare prin
scoaterea ştecherului din priza de perete şi trebuie să se
aştepte până când încălzitorul se răceşte.
FILTRUL DE ÎNCĂLZIRE PRIMARĂ A
COMBUSTIBILULUI
