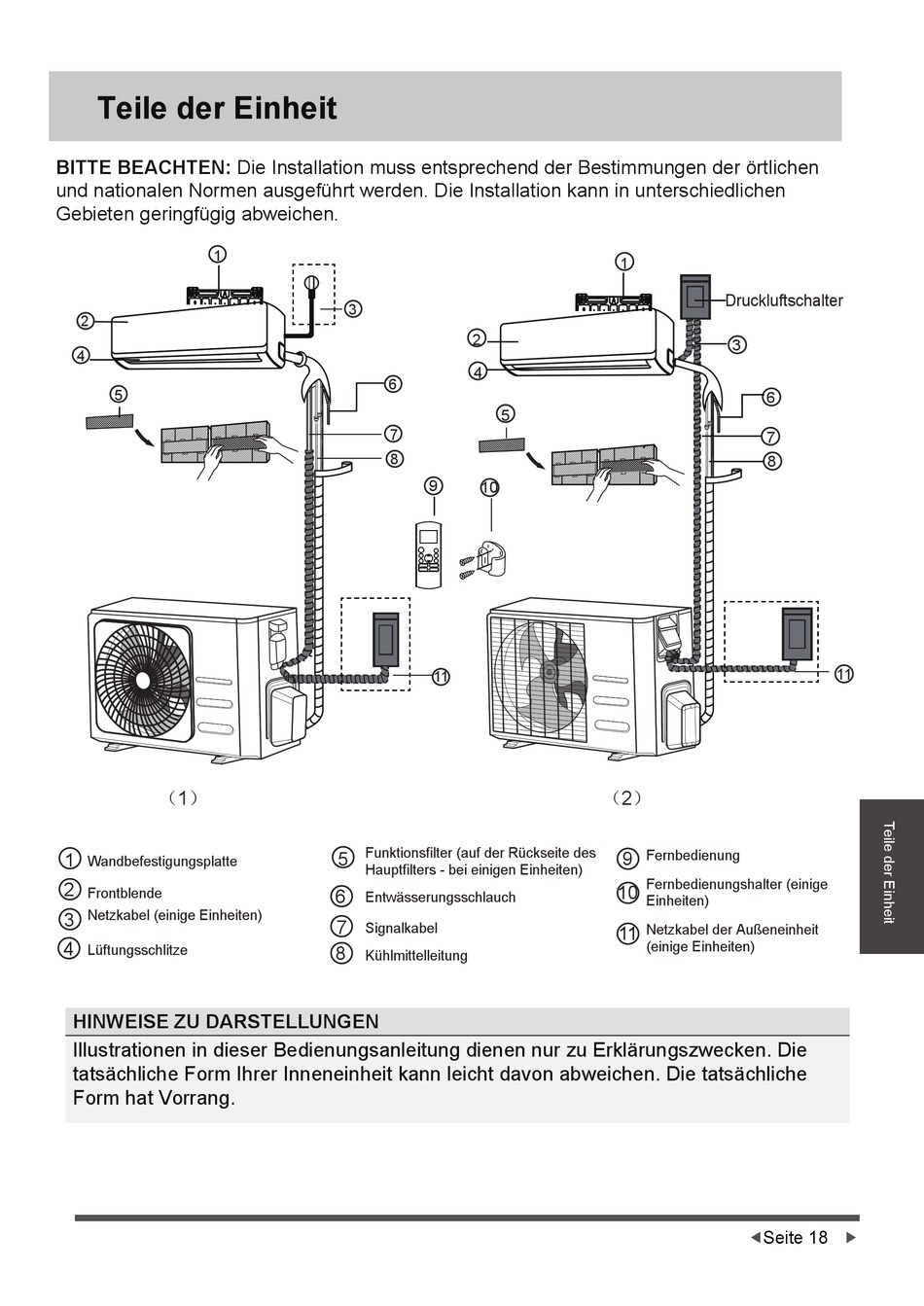

Teile der Einheit

BITTE BEACHTEN: Die Installation muss entsprechend der Bestimmungen der örtlichen
und nationalen Normen ausgeführt werden. Die Installation kann in unterschiedlichen
Gebieten geringfügig abweichen.
1
2
4
5
（1）
1
Wandbefestigungsplatte
2
Frontblende
Netzkabel (einige Einheiten)
3
4
Lüftungsschlitze
HINWEISE ZU DARSTELLUNGEN
Illustrationen in dieser Bedienungsanleitung dienen nur zu Erklärungszwecken. Die
tatsächliche Form Ihrer Inneneinheit kann leicht davon abweichen. Die tatsächliche
Form hat Vorrang.
3
2
4
6
5
7
8
9
10
11
Funktionsfilter (auf der Rückseite des
5
Hauptfilters - bei einigen Einheiten)
6
Entwässerungsschlauch
7
Signalkabel
8
Kühlmittelleitung
1
Druckluftschalter
3
6
7
8
（2）
Fernbedienung
9
Fernbedienungshalter (einige
10
Einheiten)
Netzkabel der Außeneinheit
11
(einige Einheiten)
