Konfiguration mit imc STUDIO
Status-Flags
Bit Status- Beschreibung (Bit gesetzt /nicht gesetzt)
Code
0
1 WFT erkannt/WFT nicht erkannt
2
1
2 noch nicht aktiviert; immer 1
2
2
4 Offset Abgleich läuft/läuft nicht
2
3
8 Shunt aktiv/passiv
2
4
16 Remote aktiv/passiv
2
5
32 Wasserwaagenmodus aktiv / passiv
2
15
32768 Fehler/kein Fehler
2
Der Statuskanal kann im STUDIO-Panel mit einem DIO Widget dargestellt werden. Damit lassen sich die Zustände
der einzelnen Bits direkt ablesen.

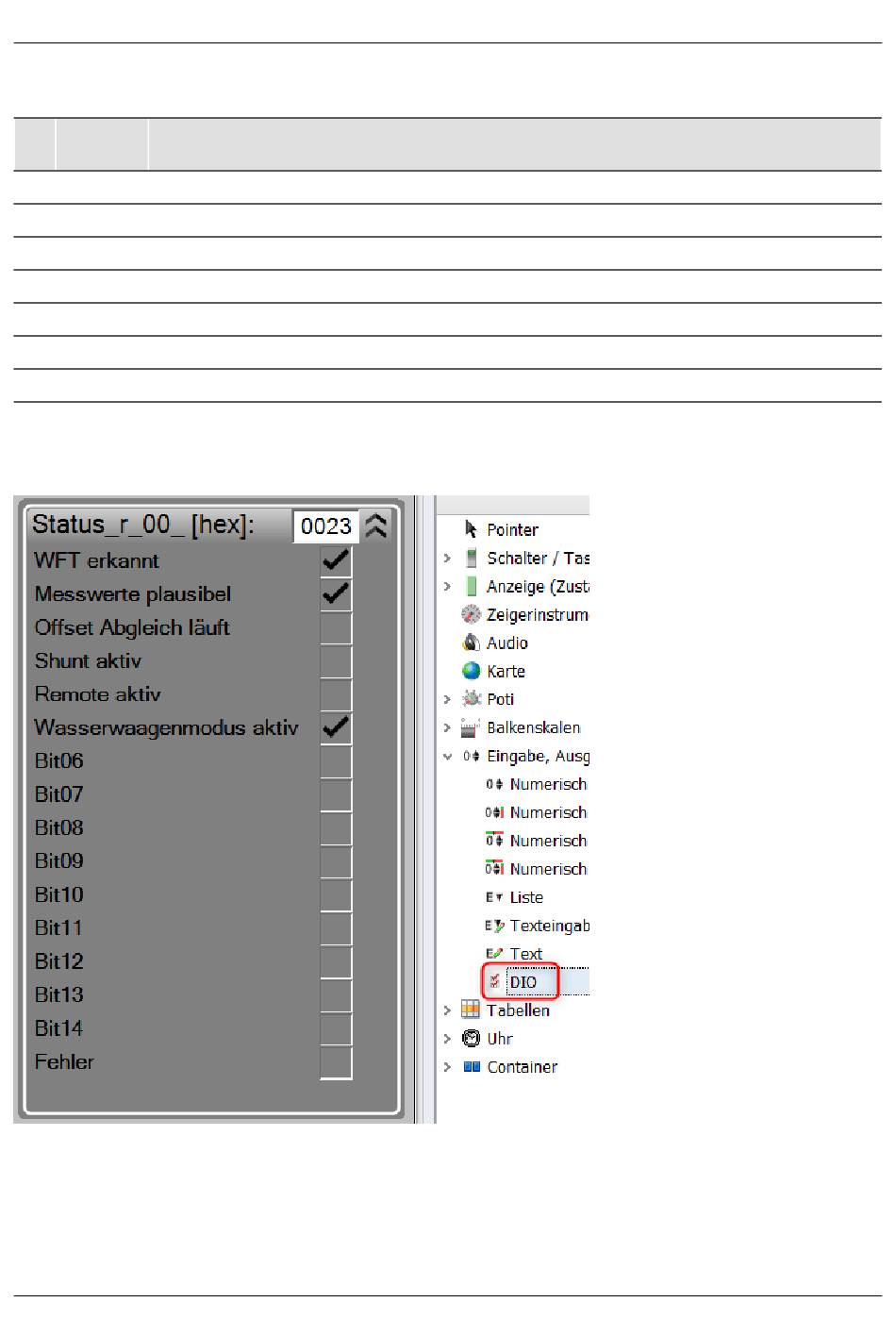

Abb. 21: Statuskanal in imc STUDIO
