Installation des Sensors
Kapitel 8
Warnhinweis
Drehübertrager
Das WFT ist nur mit verschraubtem Drehübertrager und eingelegtem O-Ring dicht.

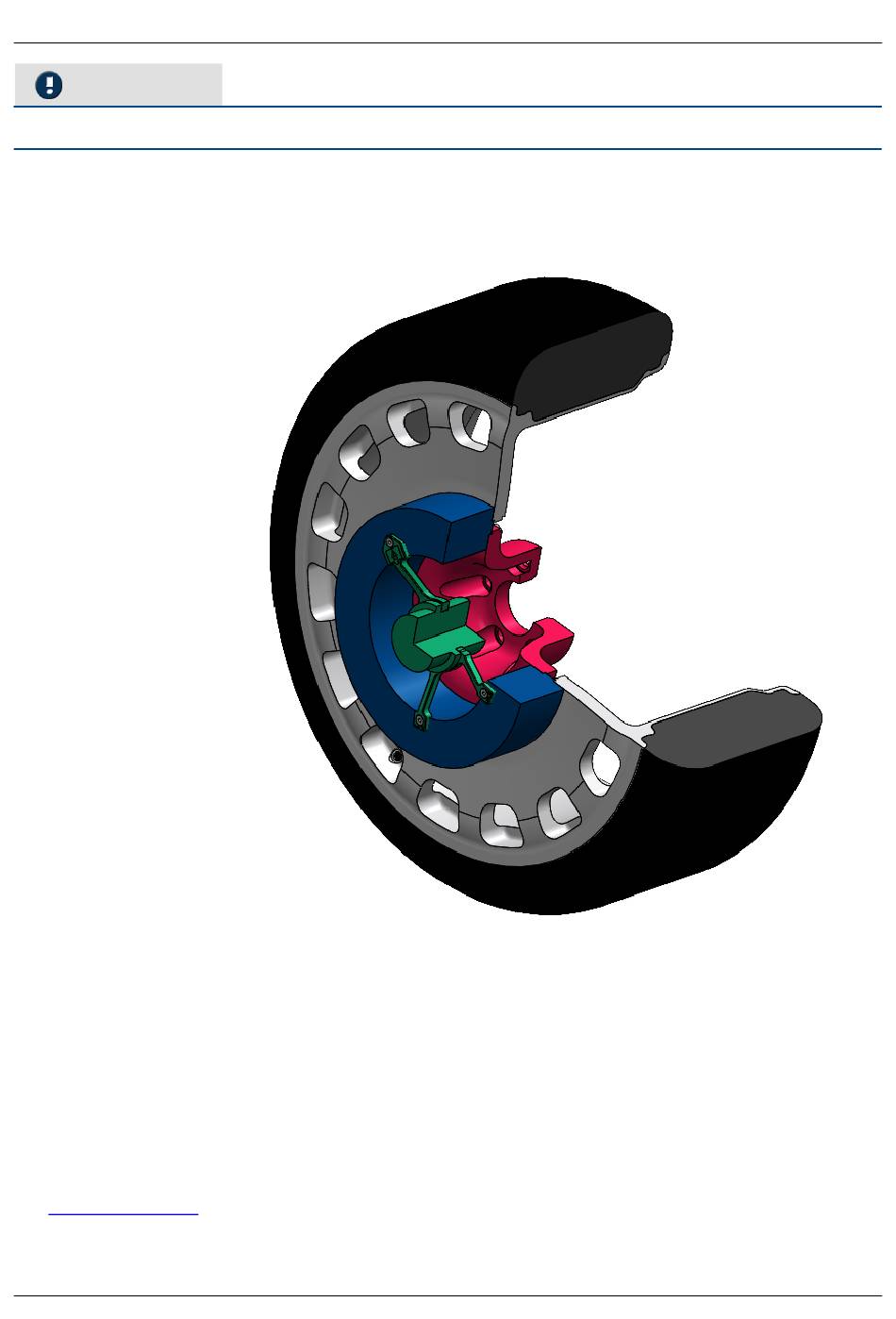

Abb. 17: Das montierte WFT (blau) mit Nabenadapter (rot), Drehübertrager ("Y", grün) und modifizierter Felge.
Statoranbindung anbringen
Bringen Sie die Gabel an und montieren Sie die Drehmomentstütze bspw. mit Saugnäpfen (diese sind bei imc
erhältlich). Dabei die Drehmomentstütze parallel zum Federweg ausrichten.
Für individuelle Statoranbindungen, insbesondere für Vorderräder, nehmen Sie bei Bedarf gerne Kontakt mit imc
auf (hotline@imc-tm.de).
