Opis produktu

3.1 Opis ogólny
Basic classic dostępna jest w wersji 1 lub 2 zbiornikowej. Wersja 1 pojemnikowa może być po doposaże-
niu w 2-gi zbiornik (zobacz akcesoria) zmodernizowana do wersji 2 pojemnikowej.

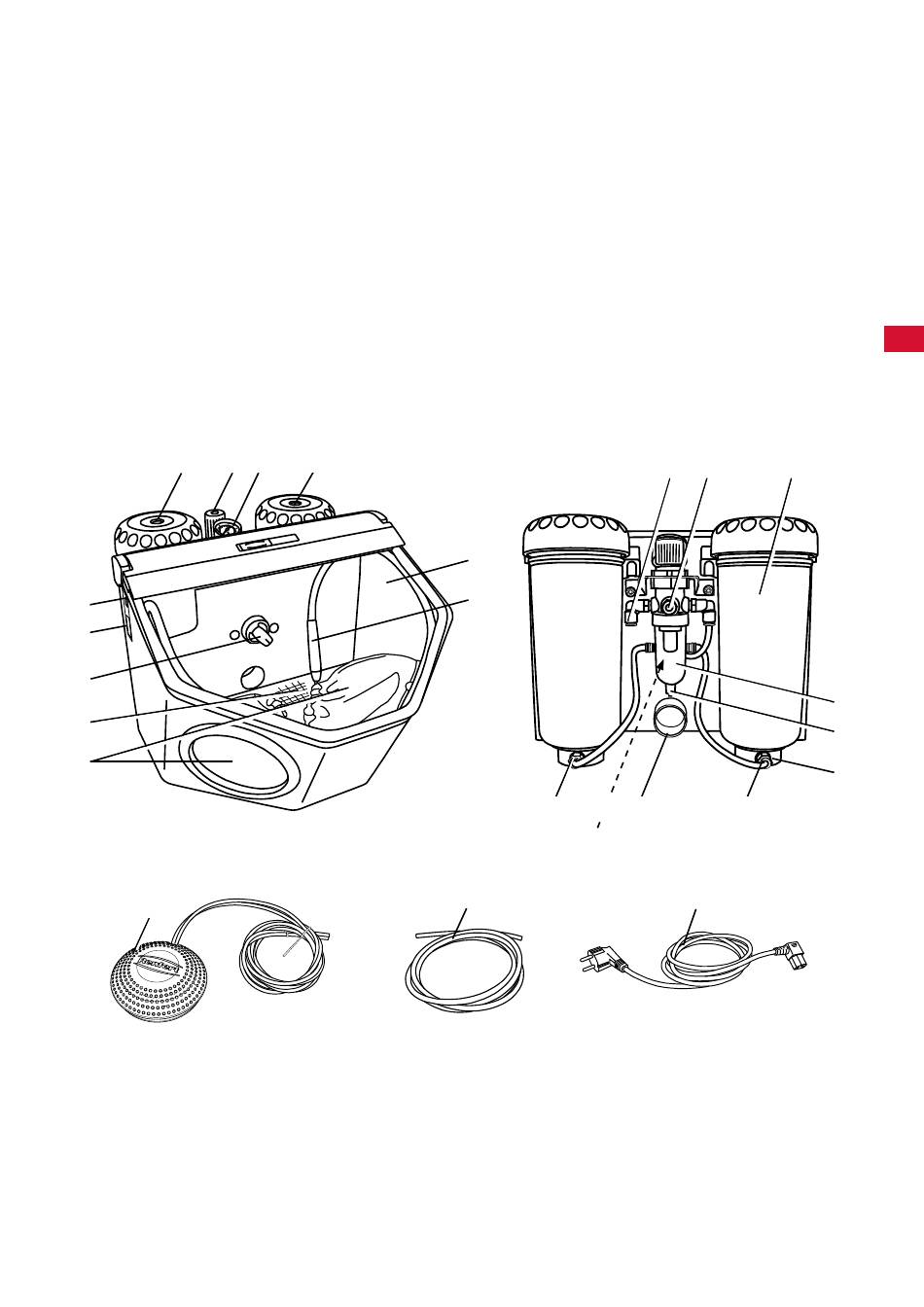

3.2 Moduły i elementy funkcyjne
1 Otwory na ręce
2 Siatka denna
3 Przełącznik pojemników
(tylko w wersji 2 pojem-
nikowej)l
4 Złącze IEC
5 Włącznik WŁ / WYŁ
6 Pokrywa pojemnika
7 Regulator ciśnienia
8 Manometr
6 7
5
4
3
2
1
21
3.3

Zakres dostawy

1 Basic classic
1 Włącznik nożny
1 Zestaw przyłączeniowy
1 Instrukcja obsługi z załącznikami
1 Kabel sieciowy
9 Szyba ochronna
10 Końcówka piaskująca
11 Podłączenie włącznika
nożnego (A)
12 Podłączenie powietrza
13 Zbiornik na piasek
14 Separator wody
15 Wentyl separatora wody
16 Komora mieszania
17 Wkład filtra
8 6
9
10
20 19
(część zasłonięta
wskazana linią
przerywaną)
22
- 5 -
18 Wyjście do wyciągu
19 Podłączenie włącznika
nożnego (B)
20 Podłączenie włącznika
nożnego (B) (tylko przy
wersji 1 pojemnikowej)
21 Włącznik nożny
22 Wąż do sprężonego
powietrza
23 Kabel sieciowy
11 12 13
18 17
23
pl
14
15
16
Rys. 1
