3.4 Accessori
Serbatoi di riequipaggiamento:
2947-0050 Basic classic Serbatoi di riequipaggiamento: 25 - 70 µm
2947-0250 Basic classic Serbatoi di riequipaggiamento: 70 - 250 µm
it
Abrasivi
Cobra Ossido d'alluminio
1594-1105 25 µm [500 mesh], bianco Bidone da 5 kg
1594-1205 50 µm [270 mesh], bianco Bidone da 5 kg
1594-2220 50 µm [270 mesh], bianco Secchio da 20 kg
1584-1005 90 µm [170 mesh], bianco Bidone da 5 kg
1583-1005 110 µm [150 mesh], bianco Bidone da 5 kg
1583-1020 110 µm [150 mesh], bianco Secchio da 20 kg
1587-1005 125 µm [115 mesh], rosa Bidone da 5 kg
1587-1020 125 µm [115 mesh], rosa Secchio da 20 kg
1585-1005 250 µm [60 mesh], bianco Bidone da 5 kg
1585-1020 250 µm [60 mesh], bianco Secchio da 20 kg
Rolloblast Perle di vetro
1594-1305 50 µm [400 - 200 mesh] Bidone da 5 kg
1594-2312 50 µm [400 - 200 mesh] Bidone da 12,5 kg
1589-1005 100 µm [170 - 100 mesh] Bidone da 5 kg
Ugelli
Ugelli rotondi
90002-1203 0,4 mm
90003-3213 0,65 mm
90002-1204 0,8 mm
90003-3211 1,0 mm
90003-3214 1,2 mm
90002-1205 1,4 mm
90002-1205 2,0 mm
Ugelli a fessura larga
90003-1739 1,5 x 3,5 mm [0.0591 x 0.1379 inch]
4

Messa in funzione

Pericolo di lesioni!
I tubi flessibili allentati possono causare colpi di frusta.
Collegare prima i tubi flessibili all'apparecchio.
Azionare il comando a pedale solo dopo aver collegato tutti i tubi flessibili.
4.1 Installazione
Per l'installazione scegliere una base di supporto stabile e antisdrucciolo.
4.2

Raccordo del comando a pedale

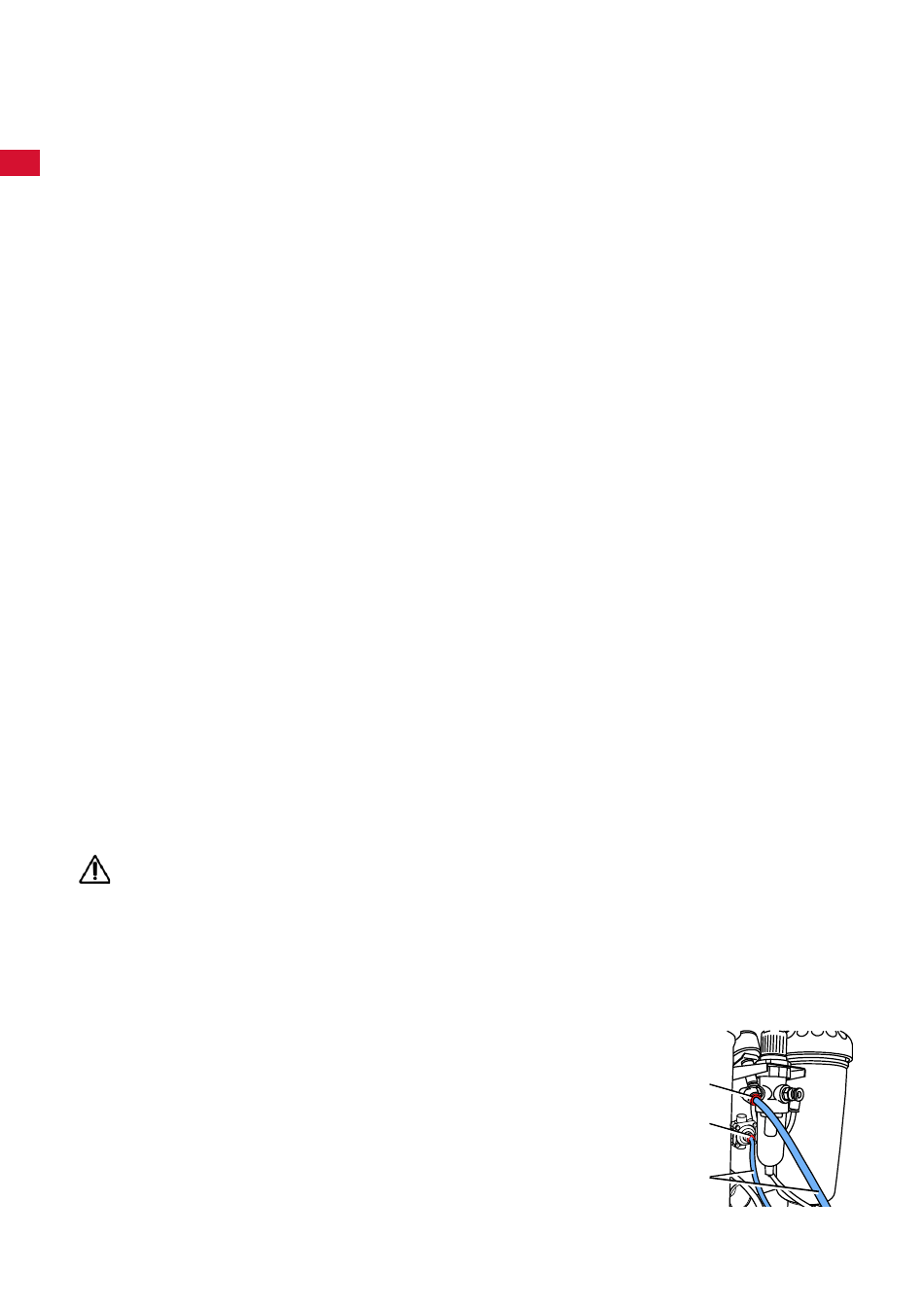

⇒ Prendere il comando a pedale che si trova nella cabina di sab-
biatura�
⇒ Inserire l'estremità del tubo contrassegnata con „A" (21) fino alla
battuta nel raccordo sulla
sabbiatrice (11) contrassegnato con „A".
⇒ Inserire l'estremità del tubo contrassegnata con „B" (21) fino alla
battuta nel raccordo sulla sabbiatrice contrassegnato con „B".
2 sebatoi: (19)
1 sebatoi: (20, Fig. 1)
Per inserire il tubo flessibile si deve superare una leggera resi-
stenza�
[0.0158 inch]
[0.0256 inch]
[0.0315 inch]
[0.0394 inch]
[0.0473 inch]
[0.0552 inch]
[0.0788 inch]
- 6 -
19
11
21
Fig. 2
