3 Descrição do produto
3.1 Descrição geral
O Basic classic existe nas versões com 1 reservatório e com 2 reservatórios. A versão com 1 reservatório
pode ser convertida em uma versão com 2 reservatórios por meio de um reservatório suplementar (ver
Acessórios).
3.2 Módulos e elementos funcionais
1 Manga para a mão
2 Grelha de fundo
3 Seletor (apenas na ver-
são com 2 reservatórios)
4 Tomada IEC
5 Interruptor LIG / DESL
6
Tampa do reservatório
7 Regulador de pressão
8 Manômetro
9
Vidro de proteção
6 7
5
4
3
2
1
21
3.3

Material fornecido

1 Basic classic
1 Pedal de acionamento
1 Conjunto de conexão
1 Manual de operação com anexos
1 Cabo elétrico
10 Caneta
11 Conexão do pedal (A)
12 Conexão de ar
13 Reservatório de jatea-
mento
14 Separador de água
15 Válvula do separador de
água
16 Câmara misturadora
17 Cartucho de filtragem
8 6
9
10
20 19
(mostrado a
tracejado)
22
- 5 -
18 Tubo de aspiração
19 Conexão do pedal (B)
20 Conexão do pedal (B)
(apenas na versão com
1 reservatório)
21 Pedal de acionamento
22 Mangueira de ar compri-
mido
23 Cabo elétrico
11 12 13
18 17
23
pt
14
15
16

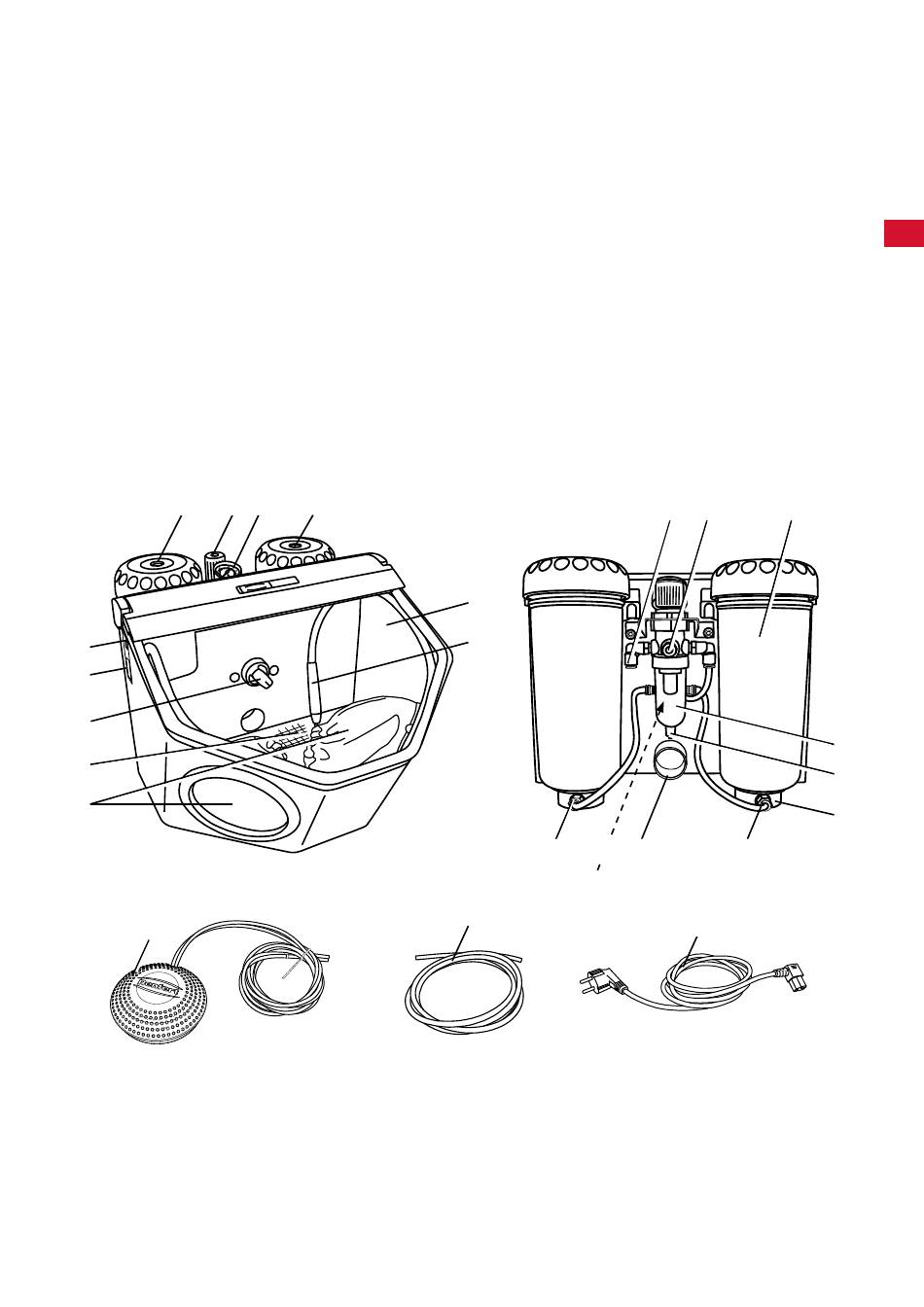

Fig. 1
