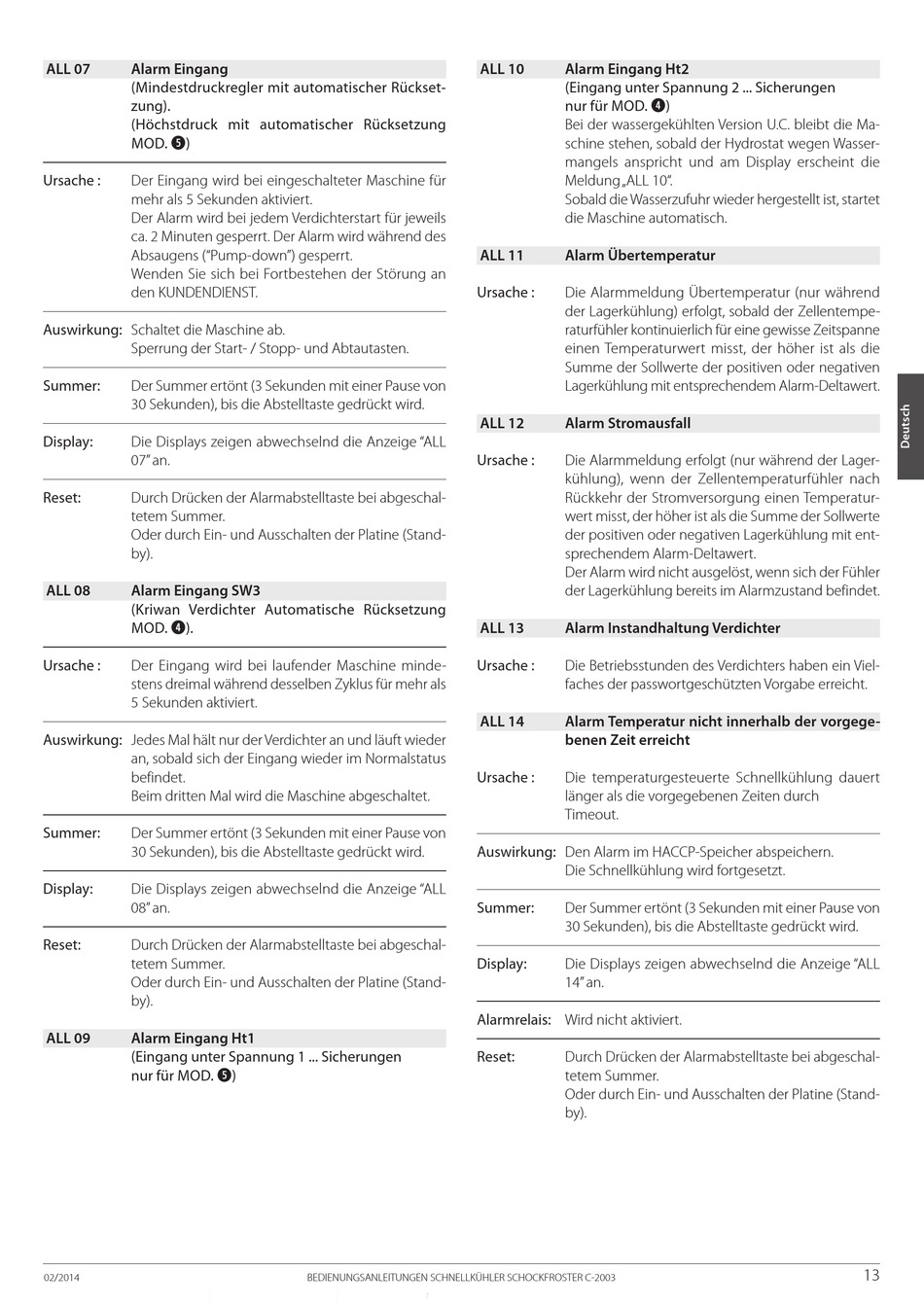

ALL 07
Alarm Eingang
(Mindestdruckregler mit automatischer Rückset-
zung).
(Höchstdruck mit automatischer Rücksetzung
t
MOD.
)
Ursache :
Der Eingang wird bei eingeschalteter Maschine für
mehr als 5 Sekunden aktiviert.
Der Alarm wird bei jedem Verdichterstart für jeweils
ca. 2 Minuten gesperrt. Der Alarm wird während des
Absaugens ("Pump-down") gesperrt.
Wenden Sie sich bei Fortbestehen der Störung an
den KUNDENDIENST.
Auswirkung: Schaltet die Maschine ab.
Sperrung der Start- / Stopp- und Abtautasten.
Summer:
Der Summer ertönt (3 Sekunden mit einer Pause von
30 Sekunden), bis die Abstelltaste gedrückt wird.
Display:
Die Displays zeigen abwechselnd die Anzeige "ALL
07" an.
Reset:
Durch Drücken der Alarmabstelltaste bei abgeschal-
tetem Summer.
Oder durch Ein- und Ausschalten der Platine (Stand-
by).
ALL 08
Alarm Eingang SW3
(Kriwan Verdichter Automatische Rücksetzung
r
MOD.
).
Ursache :
Der Eingang wird bei laufender Maschine minde-
stens dreimal während desselben Zyklus für mehr als
5 Sekunden aktiviert.
Auswirkung: Jedes Mal hält nur der Verdichter an und läuft wieder
an, sobald sich der Eingang wieder im Normalstatus
befindet.
Beim dritten Mal wird die Maschine abgeschaltet.
Summer:
Der Summer ertönt (3 Sekunden mit einer Pause von
30 Sekunden), bis die Abstelltaste gedrückt wird.
Display:
Die Displays zeigen abwechselnd die Anzeige "ALL
08" an.
Reset:
Durch Drücken der Alarmabstelltaste bei abgeschal-
tetem Summer.
Oder durch Ein- und Ausschalten der Platine (Stand-
by).
ALL 09
Alarm Eingang Ht1
(Eingang unter Spannung 1 ... Sicherungen
t
nur für MOD.
02/2014
)
BEDIENUNGSANLEITUNGEN SCHNELLKÜHLER SCHOCKFROSTER C-2003
ALL 10
Alarm Eingang Ht2
(Eingang unter Spannung 2 ... Sicherungen
r
nur für MOD.
Bei der wassergekühlten Version U.C. bleibt die Ma-
schine stehen, sobald der Hydrostat wegen Wasser-
mangels anspricht und am Display erscheint die
Meldung „ALL 10".
Sobald die Wasserzufuhr wieder hergestellt ist, startet
die Maschine automatisch.
ALL 11
Alarm Übertemperatur
Ursache :
Die Alarmmeldung Übertemperatur (nur während
der Lagerkühlung) erfolgt, sobald der Zellentempe-
raturfühler kontinuierlich für eine gewisse Zeitspanne
einen Temperaturwert misst, der höher ist als die
Summe der Sollwerte der positiven oder negativen
Lagerkühlung mit entsprechendem Alarm-Deltawert.
ALL 12
Alarm Stromausfall
Ursache :
Die Alarmmeldung erfolgt (nur während der Lager-
kühlung), wenn der Zellentemperaturfühler nach
Rückkehr der Stromversorgung einen Temperatur-
wert misst, der höher ist als die Summe der Sollwerte
der positiven oder negativen Lagerkühlung mit ent-
sprechendem Alarm-Deltawert.
Der Alarm wird nicht ausgelöst, wenn sich der Fühler
der Lagerkühlung bereits im Alarmzustand befindet.
ALL 13
Alarm Instandhaltung Verdichter
Ursache :
Die Betriebsstunden des Verdichters haben ein Viel-
faches der passwortgeschützten Vorgabe erreicht.
ALL 14
Alarm Temperatur nicht innerhalb der vorgege-
benen Zeit erreicht
Die temperaturgesteuerte Schnellkühlung dauert
Ursache :
länger als die vorgegebenen Zeiten durch
Timeout.
Auswirkung: Den Alarm im HACCP-Speicher abspeichern.
Die Schnellkühlung wird fortgesetzt.
Summer:
Der Summer ertönt (3 Sekunden mit einer Pause von
30 Sekunden), bis die Abstelltaste gedrückt wird.
Display:
Die Displays zeigen abwechselnd die Anzeige "ALL
14" an.
Alarmrelais: Wird nicht aktiviert.
Reset:
Durch Drücken der Alarmabstelltaste bei abgeschal-
tetem Summer.
Oder durch Ein- und Ausschalten der Platine (Stand-
by).
)
13
