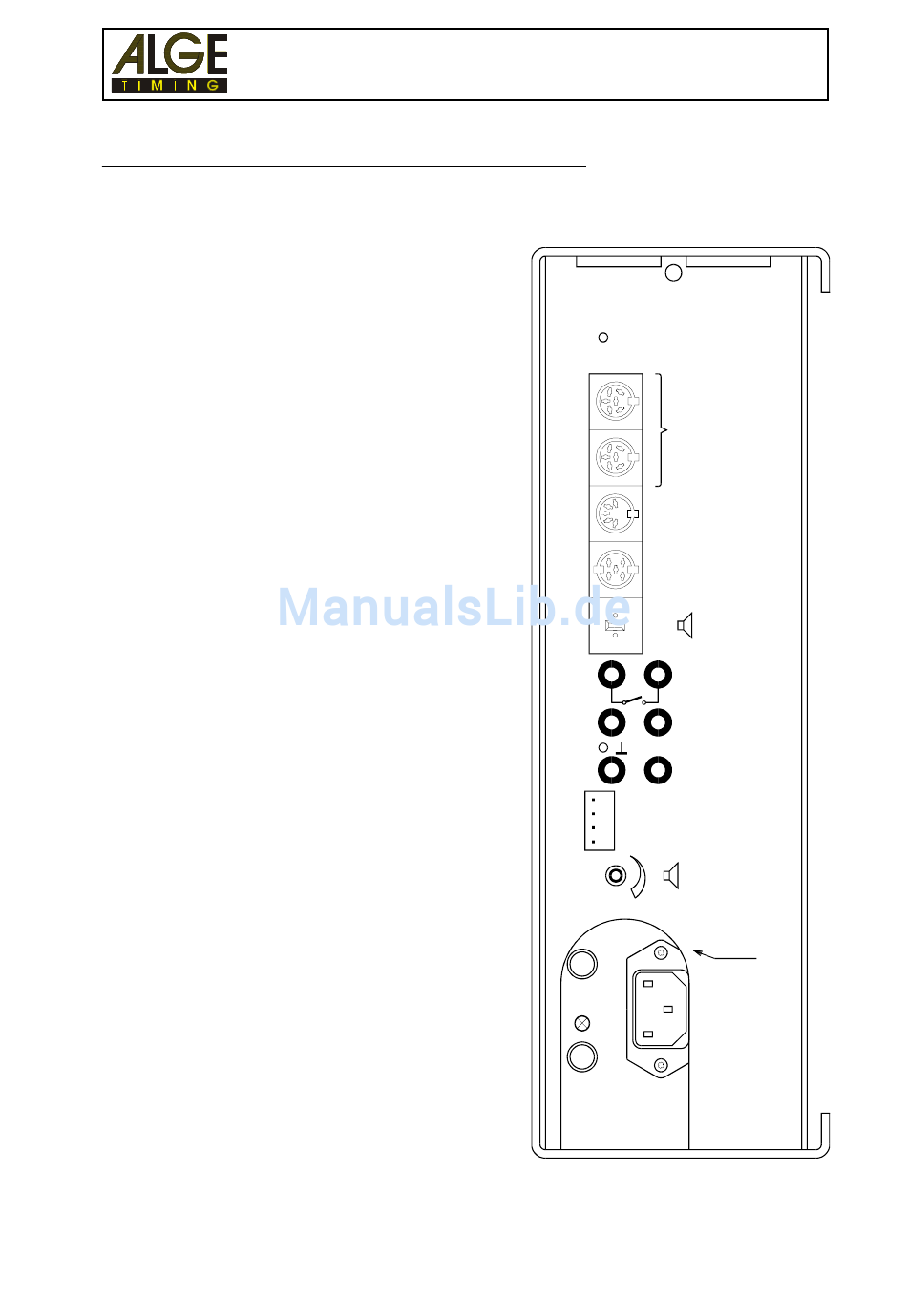

3.3. ANSCHLÜSSE UND ANSCHLUSSBELEGUNG:
-
Zwei Anschlüsse für ALGE Refexionslicht-
schranken und externe Speisespannung
-
RS 232c Schnittstellen-Ausgang
-
Anschluß für Printer
-
Anschluß für externen Lautsprecher
-
Potentialfreier Kontakt
(Read Relais max. 100V/0,5A)
-
Eingang für Startkontakt
-
Eingang für Stoppkontakt
-
Anschlußstecker für externe Ampel
-
Lautstärke Regler
-
Ein-/ Ausschalter
-
Netzsicherung für internes Ladegerät (T 1,5A)
-
Sicherung für Sekundärspannung (T 0,8A)
- LIGHTBEAM / EXTERN SUPPLY:
1 ... Kanal 1 (Start)
2 ... Kanal 2 (Stopp)
3 ... Masse, 0 Volt
4 ... externe Speisespannung (12 - 16 VDC)
5 ... +5 Volt geregelt
6 ... Kanal 3 (Zwischenzeit, etc.)
- RS 232:
1 ... TXD (Data Output)
2 ... Masse, 0 Volt
3 ... RXD (Data Input)
4 ... CTS (Busy Input)
5 ... RTS (Busy Output)
Version D-2000-01-12
STARTUHR ASC1
Seite 33
Photocell
Ext. Supply
RS 232
Pri n t e r
Output
Start
Stop
Ext. Signal Light
On / Off
F 1 T1,5A
Charge
F 2 T1,0A
