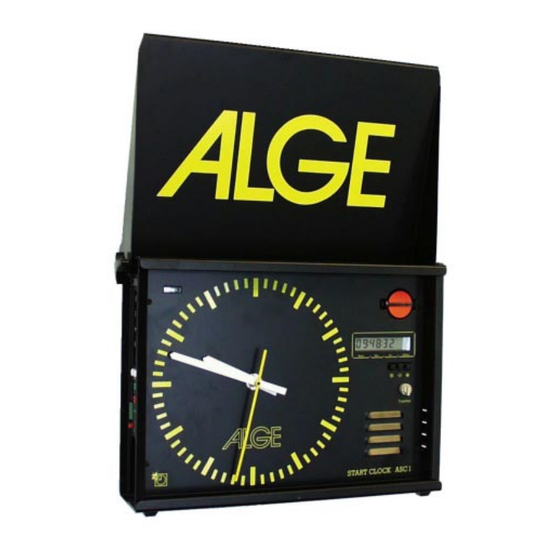

Startuhr ASC1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ALGE-Timing ASC1

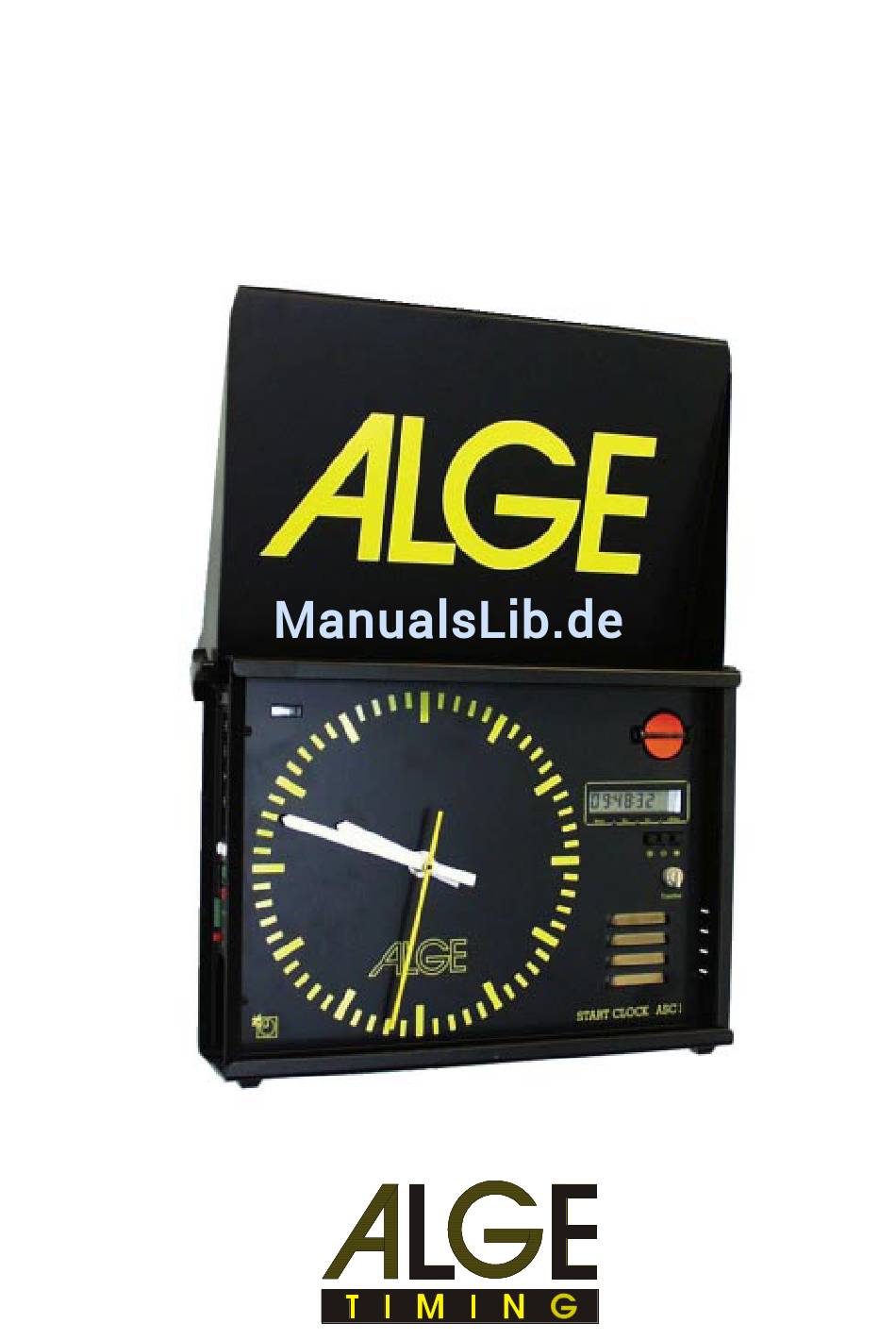

  • Seite 1 Startuhr ASC1...
  • Seite 2 STARTUHR ASC1 Seite 2 Version D-2000-01-12 Seite 2...
  • Seite 3: Inhaltsverzeichnis

    STARTUHR ASC1 Seite 3 INHALTSVERZEICHNIS 1. A L L G E M E I N ........................4 1.1 WAS KANN DIE STARTUHR ASC 1 VON ALGE ? ..............4 1.2 GRUNDAUSRÜSTUNG ..................... 6 1.3 ZUSATZGERÄTE ....................... 6 2. B E D I E N U N G D E R S T A R T U H R ................8 2.1 BESCHREIBUNG DER BEDIENELEMENTE ................
  • Seite 4: A L L G E M E I N

    Automatisch mit der Startzeitmessung wird die Startabweichung errechnet und angezeigt. H I L F S Z E I T M E S S U N G : Neben der Funktion als Startuhr eignet sich die ASC1 ausgezeichnet als Hilfszeitmessung. Version D-2000-01-12...
  • Seite 5 STARTUHR ASC1 Seite 5 D A T E N S I C H E R U N G - S P E I C H E R U N G : Alle gemessenen Zeiten werden automatisch in einen gepufferten Speicher geschrieben und sind auch nach Aus- und Einschalten noch verfügbar.
  • Seite 6: Grundausrüstung

    1.2. G R U N D A U S R Ü S T U N G : Die ALGE Startuhr ASC1 ist standardmäßig ohne “POWER-PACK” (Akku und Ladegerät) ausgerüstet. Mit einer externen Versorgungsspannung von 12 bis 15 VDC ist die ASC1 jedoch voll funktionsbereit und benötigt keine weiteren Zusatzgeräte.
  • Seite 7 STARTUHR ASC1 Seite 7 Version D-2000-01-12 Seite 7...
  • Seite 8: B E D I E N U N G D E R S T A R T U H R

    STARTUHR ASC1 Seite 8 2. B E D I E N U N G D E R S T A R T U H R 2.1. BESCHREIBUNG DER BEDIENUNGSELEMENTE: 1. ANALOG UHR Das Uhrwerk ist Mikroprozessor gesteuert und zeigt die laufende Zeit an.
  • Seite 9: Beschreibung Der Anschlüsse

    STARTUHR ASC1 Seite 9 2.2. BESCHREIBUNG DER ANSCHLÜSSE: Fernsteuerung Tele Startmikrophon SM7 Lichtschranke RLS Handtaster Photocell Ext. Supply Externe Speisung (11 bis 15 Volt) Computer Großanzeigetafel GAZ RS 232 Comet Protokolldrucker Printer P3 oder P4 Pri n t e r...
  • Seite 10: Beschreibung Der Standardprogramme

    STARTUHR ASC1 Seite 10 2.3. BESCHREIBUNG DER STANDARD PROGRAMME: Die Startuhr von ALGE hat eine Reihe von Standardprogrammen, die für die verschiedensten Bewerbe erforderlich sind. Diese Programme können jederzeit vom Anwender geändert und für seinen speziellen Bedarf programmiert werden. Ein geändertes Programm bleibt gespeichert, solange kein anderes Programm angewählt wird.
  • Seite 11: Programm 0

    STARTUHR ASC1 Seite 11 P R O G R A M M 0 : ANZAHL ZEITKANÄLE: 2 (Start, Stop) MIT COUNT-DOWN: INTERVALLZEITEN: 1.00 Minuten 0.30 Minuten 0.40 Minuten STARTTOLLERANZ: +/- 5 Sekunden MIT STARTABWEICHUNG: Nein SIGNALAMPEL COUNT-DOWN INTERN EXTERN 10 ................ROT ... ROT 9 ................
  • Seite 12: P R O G R A M M 1

    STARTUHR ASC1 Seite 12 P R O G R A M M 1 : Ski Alpin ANZAHL ZEITKANÄLE: 2 (Start, Stop) MIT COUNT-DOWN: INTERVALLZEITEN: 1.00 Minuten 0.30 Minuten 0.40 Minuten STARTTOLLERANZ: +/- 5 Sekunden MIT STARTABWEICHUNG: SIGNALAMPEL COUNT-DOWN INTERN EXTERN 10 ................
  • Seite 13: Programm 2

    STARTUHR ASC1 Seite 13 P R O G R A M M 2 : ANZAHL ZEITKANÄLE: 3 (Start, Stop, Zwischenzeit) MIT COUNT-DOWN: INTERVALLZEITEN: 1.30 Minuten 1.00 Minuten 0.40 Minuten STARTTOLLERANZ: -9 Sekunden MIT STARTABWEICHUNG: SIGNALAMPEL COUNT-DOWN INTERN EXTERN 10 ................ROT ... ROT 9 ................
  • Seite 14: Programm 3

    STARTUHR ASC1 Seite 14 P R O G R A M M 3 : ANZAHL ZEITKANÄLE: 2 (Start, Stop) MIT COUNT-DOWN: INTERVALLZEITEN: Count-Down mit Handtaster 022-02 STARTTOLLERANZ: -9 Sekunden MIT STARTABWEICHUNG: SIGNALAMPEL COUNT-DOWN INTERN EXTERN 10 ................ROT ... ROT 9 ................
  • Seite 15: Programm 4

    STARTUHR ASC1 Seite 15 P R O G R A M M 4 : ANZAHL ZEITKANÄLE: 2 (Start, Stop) MIT COUNT-DOWN: INTERVALLZEITEN: 0.30 Minuten 0.20 Minuten 1.00 Minuten STARTTOLLERANZ: +/- 5 Sekunden MIT STARTABWEICHUNG: SIGNALAMPEL COUNT-DOWN INTERN EXTERN 10 ................ROT ..GELB 9 ................
  • Seite 16: Programm 5

    STARTUHR ASC1 Seite 16 P R O G R A M M 5 : ANZAHL ZEITKANÄLE: 3 (Start, Stop, Zwischenzeit) MIT COUNT-DOWN: INTERVALLZEITEN: 1.00 Minuten 0.30 Minuten 0.40 Minuten STARTTOLLERANZ: +/- 5 Sekunden MIT STARTABWEICHUNG: Nein SIGNALAMPEL COUNT-DOWN INTERN EXTERN 10 ................
  • Seite 17: P R O G R A M M 6

    STARTUHR ASC1 Seite 17 P R O G R A M M 6: Ski Alpin ANZAHL ZEITKANÄLE: 2 (Start, Stop) MIT COUNT-DOWN: INTERVALLZEITEN: 0.40 Minuten 1.00 Minuten 1.30 Minuten STARTTOLLERANZ: +/- 5 Sekunden MIT STARTABWEICHUNG: Nein SIGNALAMPEL COUNT-DOWN INTERN EXTERN 10 ................
  • Seite 18: P R O G R A M M 13

    STARTUHR ASC1 Seite 18 P R O G R A M M 13 : “GUNDERSON METHODE” ANZAHL ZEITKANÄLE: keine MIT COUNT-DOWN INTERVALLZEITEN: Eingabe vom Comet (Programm Nordic oder +/-Timer) SIGNALAMPEL: keine GROSSANZEIGETAFEL: Für die nächsten zehn Läufer kann mit ALGE Großanzeigetafeln die Startnummer und die Count-Down Zeit bis zum Start angezeigt werden.
  • Seite 19: Einschalten Der Startuhr

    STARTUHR ASC1 Seite 19 2.4. E I N S C H A L T E N D E R S T A R T U H R : Die Startuhr benötigt nach dem Einschalten lediglich die neue Uhrzeit und die Programmnummer. In...
  • Seite 20 STARTUHR ASC1 Seite 20 Wenn die Analoguhr die gewünschte Zeit anzeigt, dann drücken Sie bitte (*), ansonsten (-). Wenn Sie (-) gedrückt haben, dann müssen Sie nochmals die gewünschte Synchronzeit und die von der Uhr angezeigte Analogzeit eingeben. Haben Sie (*) gedrückt, erscheint auf dem Display: ** ”SYNC A”, die Startuhr ist nun für die synchronisation bereit.
  • Seite 21: Beschreibung Des Funktionschalters

    STARTUHR ASC1 Seite 21 2.5. BESCHREIBUNG DES FUNKTIONSSCHALTERS: Dieser Schalter hat 16 verschiedene Stellungen. Die Stellung des Fuktionsschalters gibt an, was auf dem Display angezeigt wird. Für jedes eingeben, bzw. auslesen aus der Startuhr wählt man zuerst die Funktion an (z.B.: Startzeit- Ausgabe, Intervall-zeit umschalten, etc.).
  • Seite 22: Funktion 0

    STARTUHR ASC1 Seite 22 FUNKTION 0 LAUFENDE ZEIT Mit der Eingabetaste (*) kann zwischen zwei Betriebsarten umgeschaltet werden: Anzeige der laufenden Zeit am Display mit einblenden der Startzeitabweichung. Das Display zeigt die laufende Zeit digital an (z.B. 14:31:17). Wird die Startzeit des Läufers gemessen, zeigt das Display für 10 Sekunden die Startabweichung des Läufers zur errechneten Soll-Startzeit an.
  • Seite 23: Funktion 2

    STARTUHR ASC1 Seite 23 FUNKTION 2 ZIELZEITANZEIGE Mit der Eingabetaste (*) kann zwischen zwei Betriebsarten umgeschaltet werden: Anzeige der letzten gemessenen Zielzeit; das Display zeigt z.B. “15:39:25.17” Wenn noch kein Stoppimpuls gemessen wurde, blinkt die laufende Zeit auf dem Display.
  • Seite 24: Funktion 5

    STARTUHR ASC1 Seite 24 FUNKTION 5 PAUSENSCHALTER (“CD RUN” oder “CD STOP”) Bei einer Rennunterbrechung kann in dieser Schalterstellung die Ausgabe des Count-Downs abgeschaltet werden. Durch Drücken von (-) wird solange kein Count-Down mehr ausgegeben bis (+) gedrückt wird. Das Display zeigt “CD STOP” oder “CD RUN” an. Nach STOP und wieder RUN, startet der erste Count-Down zehn Sekunden vor der nächsten vollen Minute.
  • Seite 25: Funktion 7

    STARTUHR ASC1 Seite 25 FUNKTION 7 PRINTER (“PR-AUSDR”) Da alle Zeiten mit ihrer Erfassung auch abgespeichert werden, können sie jederzeit nachträglich ausgedruckt werden. Wählt man die Funktion 7 an, zeigt das Display jene Kanäle an, die derzeit laufend ausgedruckt werden.
  • Seite 26: Funktion 8

    STARTUHR ASC1 Seite 26 FUNKTION 8 INTERFACE (“INTERFAC”) Die Startuhr ist für den Anschluß eines Computers, Druckers, Anzeigetafel, etc. mit einer RS 232c kompatiblen Schnittstelle ausgerüstet. Auf dieser Funktionsstellung können die Schnittstellen- Parameter eingestellt werden. Standardeinstellung: 2400 Baud, DC1/DC3 Handshaking, 8 Databit, No Parity Die Einstellung kann mit dem Eingabetasten leicht geändert werden.
  • Seite 27: Funktion A Totzeiten Der Kanäle ("Tot")

    STARTUHR ASC1 Seite 27 FUNKTION A TOTZEITEN DER KANÄLE (“TOT”) Die Totzeit ist standardmäßig eingestellt auf: - KANAL 1 (Start) ..... 0,50 Sekunden - KANAL 2 (Ziel) ...... 0,12 Sekunden - KANAL 3 (Zwischenzeit) ..0,12 Sekunden Mit den Eingabetasten kann diese Einstellung leicht geändert werden.
  • Seite 28: Funktion C Startuhr Neu Stellen ("Uhr Stellen")

    STARTUHR ASC1 Seite 28 FUNKTION C STARTUHR NEU STELLEN (“UHR STELLEN”) Mit dieser Funktion halten Sie die Startuhr an und können die Tageszeit neu eingeben und die Uhr synchronisieren. Die Vorgangsweise ist dieselbe wie nach dem Einschalten. Beispiel: Die Startuhr wurde angehalten, steht bei 14:22 Uhr 34 Sekunden und soll um 14:25 synchronisiert werden.
  • Seite 29: Funktion D Programmwahl ("Progr")

    STARTUHR ASC1 Seite 29 FUNKTION D PROGRAMMWAHL (“PROGR”) Wenn ein anderes Programm gewünscht wird, als beim Einschalten gewählt wurde, kann man hier die gewünschte neue Programm-Nummer eingegeben. Weiters wird hier laufend das Programm angezeigt, welches gerade läuft. Displayanzeige: “PROGR: 1” ....Programm 1 “PROGR: 5”...
  • Seite 30: Beschreibung Der Schnittstelle

    STARTUHR ASC1 Seite 30 2.6. BESCHREIBUNG DER SCHNITTSTELLE: Die Startuhr ist mit einer RS 232c kompatiblen Schnittstelle ausgerüstet. Die Schnittstellen-Parameter sind einfach einzustellen (siehe Abschnitt 2.5. Funktion 8). Die Baudrate ist von 300 bis 4800 in genormten Größen wählbar, die Startuhr kann sowohl DC1/DC3 als auch Hardware Handshaking.
  • Seite 31: Mechanik

    STARTUHR ASC1 Seite 31 3. T E C H N I S C H E D A T E N Messgenauigkeit: 23 Stunden, 59 Minuten 59,999 Sekunden Ganggenauigkeit: +/- 0,0002 Sek/Std bei 25°C +/- 0,009 Sek/Std bei -25 bis 60°C Auflösung:...
  • Seite 32: Stromversorgung

    STARTUHR ASC1 Seite 32 3.2. STROMVERSORGUNG: Speisung: Extern mit 12 - 16 VDC (Gleichspannung) Akkubetrieb (nicht standardmäßig eingebaut) Im “Powerpack” ist ein Akku (12 V/ 1,8 Ah) mit Ladegerät für die Startuhr eingebaut. 3.2.1. Powerpack: Im geladenen Zustand beträgt die Betriebsdauer bei maximaler Lautstärke des Count-Down Signals: “BETRIEBSDAUER”...
  • Seite 33: Anschlüsse Und Anschlussbelegung

    STARTUHR ASC1 Seite 33 3.3. ANSCHLÜSSE UND ANSCHLUSSBELEGUNG: Zwei Anschlüsse für ALGE Refexionslicht- schranken und externe Speisespannung RS 232c Schnittstellen-Ausgang Anschluß für Printer Anschluß für externen Lautsprecher Potentialfreier Kontakt Photocell (Read Relais max. 100V/0,5A) Ext. Supply Eingang für Startkontakt RS 232 Eingang für Stoppkontakt...
  • Seite 34 - PRINTER: 1 ... Masse, 0 Volt 2 ... +12 Volt ungeregelt 3 ... Data out 4 ... +12 Volt ungeregelt 5 ... Data out - LAUTSPRECHER: * Masse (schaltet intenen Lautsprecher ab) * Signal * Masse (interner und externer Lautsprecher werden betieben) - EXT.
  • Seite 35 ALGE STARTUHR ASC 1 BESTELLISTE ALGE STARTUHR ASC1 ..................... POWER-PACK MIT NETZKABEL ..................STATIV ..........................FERNSTEUERUNG ASC-TELE ................... FERNSTEUER-KABEL (LÄNGE) ..................PRINTER P3 ........................PRINTER-KABEL - VERLÄNGERUNG (LÄNGE)..........
