Micropilot M

Messprinzip

Endress + Hauser

Arbeitsweise und Systemaufbau

Der Micropilot ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode arbeitet. Es wird
die Distanz vom Referenzpunkt (Prozessanschluss des Messgerätes) bis zu der Produktoberfläche gemessen.
Radarimpulse werden über eine Antenne gesendet, von der Produktoberfläche reflektiert und vom Radarsys-
tem wieder empfangen.

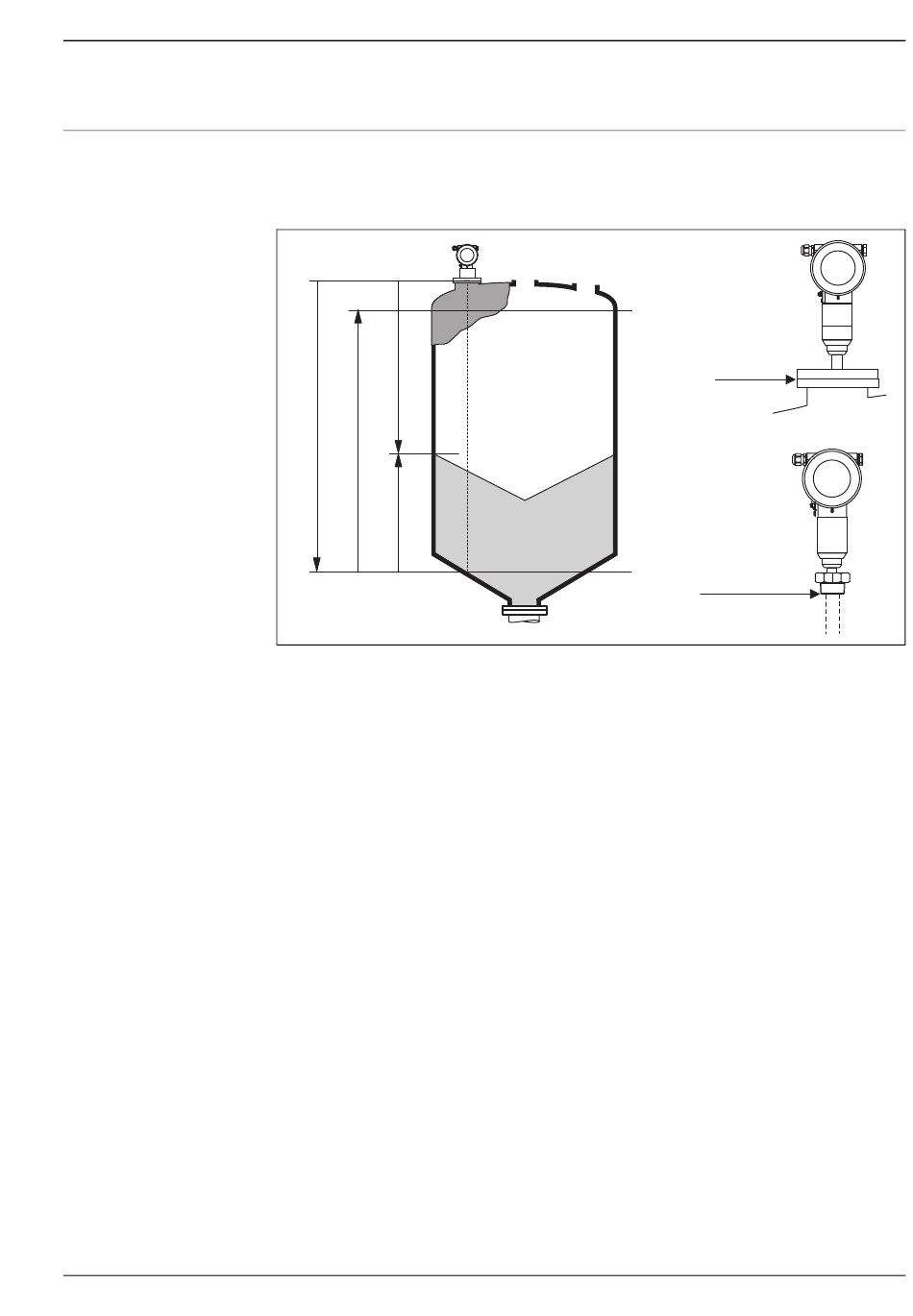

Flansch:
Referenzpunkt
der Messung
D
E
F
L
Eingang
Die reflektierten Radarimpulse werden über die Antenne empfangen und in die Elektronik übertragen. Dort
wertet ein Mikroprozessor die Signale aus und identifiziert das Füllstandecho, welches durch die Reflexion der
Radarimpulse an der Produktoberfläche verursacht wurde. Der eindeutigen Signalfindung kommen dabei die
langjährigen Erfahrungen mit Pulslaufzeitverfahren zugute, die in die Entwicklung der PulseMaster® Software
einflossen.
Die Entfernung D zur Füllgutoberfläche ist proportional zur Laufzeit des Impulses t:
D = c · t/2,
wobei c die Lichtgeschwindigkeit ist.
Da die Leerdistanz E dem System bekannt ist, wird der Füllstand L berechnet zu:
L = E – D
Referenzpunkt für "E" siehe obige Abbildung.
Der Micropilot besitzt Funktionen zur Störechoausblendung, die vom Benutzer aktiviert werden können. Sie
gewährleistet, dass Störechos von z. B. Einbauten und Streben nicht als Füllstandecho interpretiert werden.
20 mA
100%
Flansch:
Referenzpunkt
der Messung
Einschraubstück
4 mA
R 1 ½, 1½ NPT:
Referenzpunkt
0%
der Messung
L00-FMR250xx-15-00-00-de-001
3
