CAT II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden
sind, z.B. in Haushalt, Büro und Labor.
CAT III: in der Gebäudeinstallation, z.B. stationäre Verbraucher, Verteileranschluss, Verkabelung, Steckdosen
CAT IV: an der Quelle der Niederspannungsinstallation, z.B. Zähler, Hauptanschluss, primäre Überstromschutzgeräte.
Diese Kategorien sind zudem noch jeweils in den Spannungshöhen unterteilt.
Symbolerklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die
!
unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.
Mangelnde Leistung der eingebauten Batterie
Erdung
AC - (Wechselstrom)
DC - (Gleichstrom)
Schutzklasse II

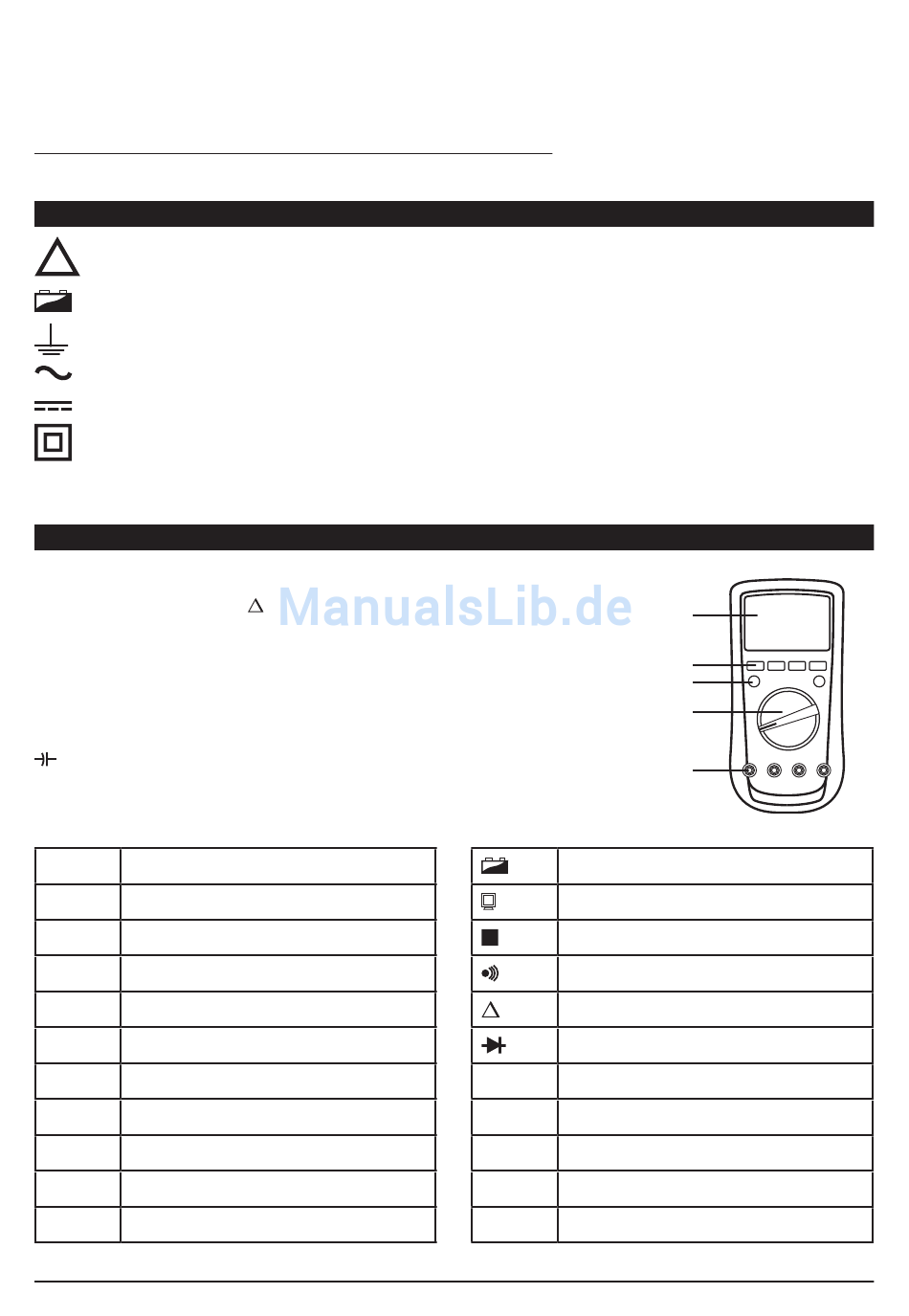

Gerätebeschreibeung
1. LC-Display
2. Tasten
HOLD / RANGE / REL
3. Multifunktionstasten
Eingangsbuchsen
10 A: Eingangsbuchse 10 A-Bereich
mAµA: Eingangsbuchse µA- und mA-Bereich
COM: Gemeinsame Buchse für alle Messungen
VΩHz: Eingangsbuchse für Kapazitäts-, Spannungs-,
Widerstands- und Frequenzmessungen
Displayanzeigen
AC Wechselspannung
DC
Gleichspannung
MANU manuelle Bereichswahl
AUTO
automatische Bereichswahl
MIN/MAX MIN-/MAX-Anzeige
OL
Überlauf (zu hoher Messwert im Bereich)
V Volt (Spannung)
A
Ampere (Strom)
Ω Ohm (Widerstand)
F Farad (Kapazität)
Hz Herz (Frequenz)
4. Drehwahlschalter
/ PEAK 5. Eingangsbuchsen
Batterie leer
Datenübertragung aktiv
S
H Hold-Funktion aktiv
Durchgangstest
Relativwertmessung
Diodentest
n Nano 1 x 10
-9
µ
Micro 1 x 10
-6
m milli 1 x 10
-3
K Kilo 1 x 10
3
M Mega 1 x 10
-6
1.
2.
3.
4.
5.
3
