OMNIPLUS-RRI/RRH
Elektrischer Anschluss
Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden.
Es gelten die nationalen und internationalen Vorschriften zur Errichtung elektrotechni-
scher Anlagen des jeweiligen Betreiberlandes.

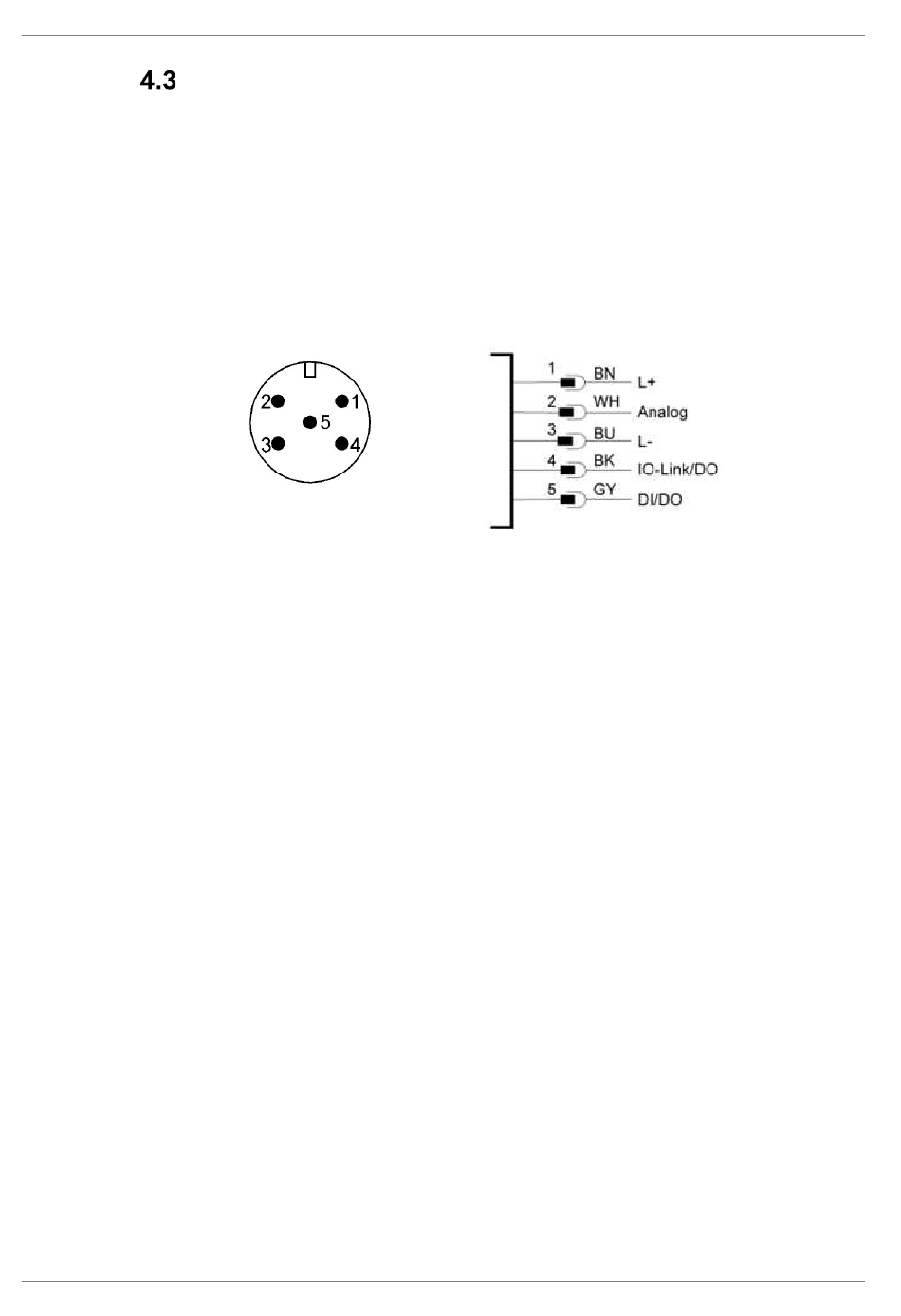

Das Produkt verfügt über einen 5-poligen Rundsteckverbinder. Für den elektrischen
Anschluss ist ein geeignetes Anschlusskabel mit passendem Gegenstecker zu ver-
wenden (als Zubehör erhältlich).
Anschlussbelegung:
1 – Versorgungsspannung
2 – Analogausgang
3 – 0 V
4 – Schaltsignal 1 und IO-Link
5 – Schaltsignal 2 und Reset-Eingang
C-E01_X__OMNIPLUS-RRI_RRH__DB1-1.0.docx
Installation | 4
