Inhaltszusammenfassung für HONSBERG OMNIPLUS-RRI

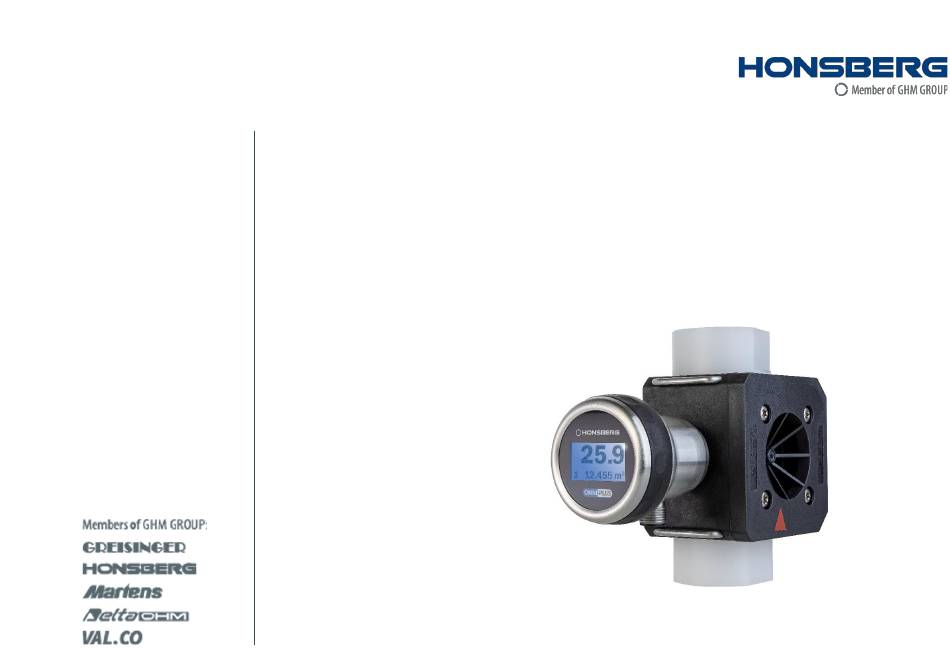

- Seite 1 Schnittstellenbeschreibung OMNIPLUS-RRI Flügelrad-Durchflussmesser...
-
Seite 2: Inhaltsverzeichnis
OMNIPLUS-RRI Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..................................................3 Info ..................................................... 3 Kommunikation ................................................ 3 Funktionen ................................................3 Prozessdaten ................................................... 4 Beobachtung ..................................................5 Variablen ................................................... 6 Systemkommandos............................................... 13 Ereignisse ..................................................14 Fehler-Codes ................................................. 15 C-E01_X__OMNIPLUS-RRI_DC1-0.1 Schnittstellenbeschreibung Seite 2 von 15... -
Seite 3: Allgemeines
OMNIPLUS-RRI General Allgemeines Info Vendor ID 0x0554 / 1364 d Vendor Name GHM Messtechnik GmbH Vendor Text www.ghm-group.de Vendor URL https://www.ghm-group.de/ Device ID 0x000C07 / 3079 d Kommunikation IO-Link Revision V1.1 Bitrate COM2 Minimale Zykluszeit 20 ms SIO Mode unterstützt ISDU unterstützt... -
Seite 4: Prozessdaten
OMNIPLUS-RRI Prozessdaten Prozessdaten Name Beschreibung Index Subindex Datentyp Bitoffset Bitlänge Wertebereich Einheit Durchfluss Aktueller Durchfluss IntegerT -90.00 to 90.00 m³/h (-32760) UL (32764) OL Durchfluss- Bereichsanpassung IntegerT -128 bis 127 Scale skalierung Gerätefehler Gerätefehler BooleanT (false) Inaktiv (true) Aktiv Alarm... -
Seite 5: Beobachtung
OMNIPLUS-RRI Beobachtung Beobachtung Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Einheit rechte Flow Scale Select Durchflussskalierungs-Wert IntegerT 2 bytes Process Data Input Prozessdaten Input RecordT 8 Bytes Internal Temperature Interne MCU-Temperatur Float32T 4 Bytes °C External 24 V Power Supply... -
Seite 6: Variablen
OMNIPLUS-RRI Variablen Variablen Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Standard- Wertebereich Faktor Offset Einheit rechte einstellung Identifikation Vendor Name Hersteller Name StringT max 32 Messtechnik Bytes GmbH Vendor Text Hersteller Website StringT max 32 www.ghm- Bytes group.de Product Name... - Seite 7 OMNIPLUS-RRI Variablen Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Standard- Wertebereich Faktor Offset Einheit rechte einstellung (5) L/h (6) m (7) % Bargraph Decimals Anzahl der UIntegerT 1 Byte (1) 0.0 (0) 0. (keine) Nachkommastellen für (1) 0.0 die Anzeige des Wertes (2) 0.00...
- Seite 8 OMNIPLUS-RRI Variablen Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Standard- Wertebereich Faktor Offset Einheit rechte einstellung Preset value Summenzähler IntegerT 4 Bytes 1000000 0 bis 9999999 0.001 0.000 Anfangswert (1000.000) (0.000 bis 9999.999) (Für Preset Modus = Aktiv) Pin 2 Einstellungen...
- Seite 9 OMNIPLUS-RRI Variablen Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Standard- Wertebereich Faktor Offset Einheit rechte einstellung Durchfluss (6) Ausgang Volumenzähler Output driver Auswahl der UIntegerT 1 Byte (0) Push-Pull (0) Push-Pull (Pin 4) Ausgangstreiber Funktion Switch logic Auswahl der UIntegerT...
- Seite 10 OMNIPLUS-RRI Variablen Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Standard- Wertebereich Faktor Offset Einheit rechte einstellung Freq scale min Unterer Skalierwert für Float32T 4 Bytes -100.0 bis 100.0 (Pin 4) Frequenz Ausgabe Funktion Freq scale max Oberer Skalierwert für Float32T 4 Bytes 100.0...
- Seite 11 OMNIPLUS-RRI Variablen Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Standard- Wertebereich Faktor Offset Einheit rechte einstellung (5) Reset Eingang Volumenzähler (6) Schaltausgang Pin 4 invertiert (7) Sensor Eingangssignal Output driver Auswahl der UIntegerT 1 Byte (0) Push-Pull (0) Push-Pull (Pin 5) Ausgangstreiber (1) NPN o.c.
- Seite 12 OMNIPLUS-RRI Variablen Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Standard- Wertebereich Faktor Offset Einheit rechte einstellung Frequency max Oberer Grenzwert für Float32T 4 Bytes 1000.0 5.0 bis 2000.0 (Pin 5) Frequenz Ausgabe Funktion Freq scale min Unterer Skalierwert für Float32T 4 Bytes -100.0 bis 100.0...
-
Seite 13: Systemkommandos
OMNIPLUS-RRI Systemkommandos Systemkommandos Name Beschreibung Index Subindex Datentyp Länge Zugriffs- Wertebereich rechte Param Download Start Startet Blockmodus-Übertragung von Variablen Button 1 Byte Param Download Store Beendet Blockmodus-Übertragung von Variablen Button 1 Byte Device Reset Startet Gerät neu Button 1 Byte Restore Factory Setzt alle Variablen auf Werkseinstellungen zurück... -
Seite 14: Ereignisse
OMNIPLUS-RRI Ereignisse Ereignisse Code Name Beschreibung 16912 d / 40 10 h Interne MCU-Temperatur (Überschreitung) – Hitzequelle Warning Interne Prozessortemperatur überschreitet den Grenzwert von beseitigen 85 ° C 16928 d / 40 20 h Interne MCU-Temperatur (Unterschreitung) – Gerät Warning... -
Seite 15: Fehler-Codes
OMNIPLUS-RRI Fehler-Codes Fehler-Codes Code Name 32768 d / 80 00 h Anwendungsfehler im Gerät – Keine Details 32785 d / 80 11 h Index nicht verfügbar 32786 d / 80 12 h Subindex nicht verfügbar 32800 d / 80 20 h Service zurzeit nicht verfügbar...
