4 | Installation
C-E01_X__OMNIPLUS-VHZ_VHSX__DB1-1.0.docx
OMNIPLUS-VHZ/VHSX
Elektrischer Anschluss
Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden.
Es gelten die nationalen und internationalen Vorschriften zur Errichtung elektrotechni-
scher Anlagen des jeweiligen Betreiberlandes.
Das Produkt verfügt über einen 5-poligen Rundsteckverbinder. Für den elektrischen
Anschluss ist ein geeignetes Anschlusskabel mit passendem Gegenstecker zu ver-
wenden (als Zubehör erhältlich).

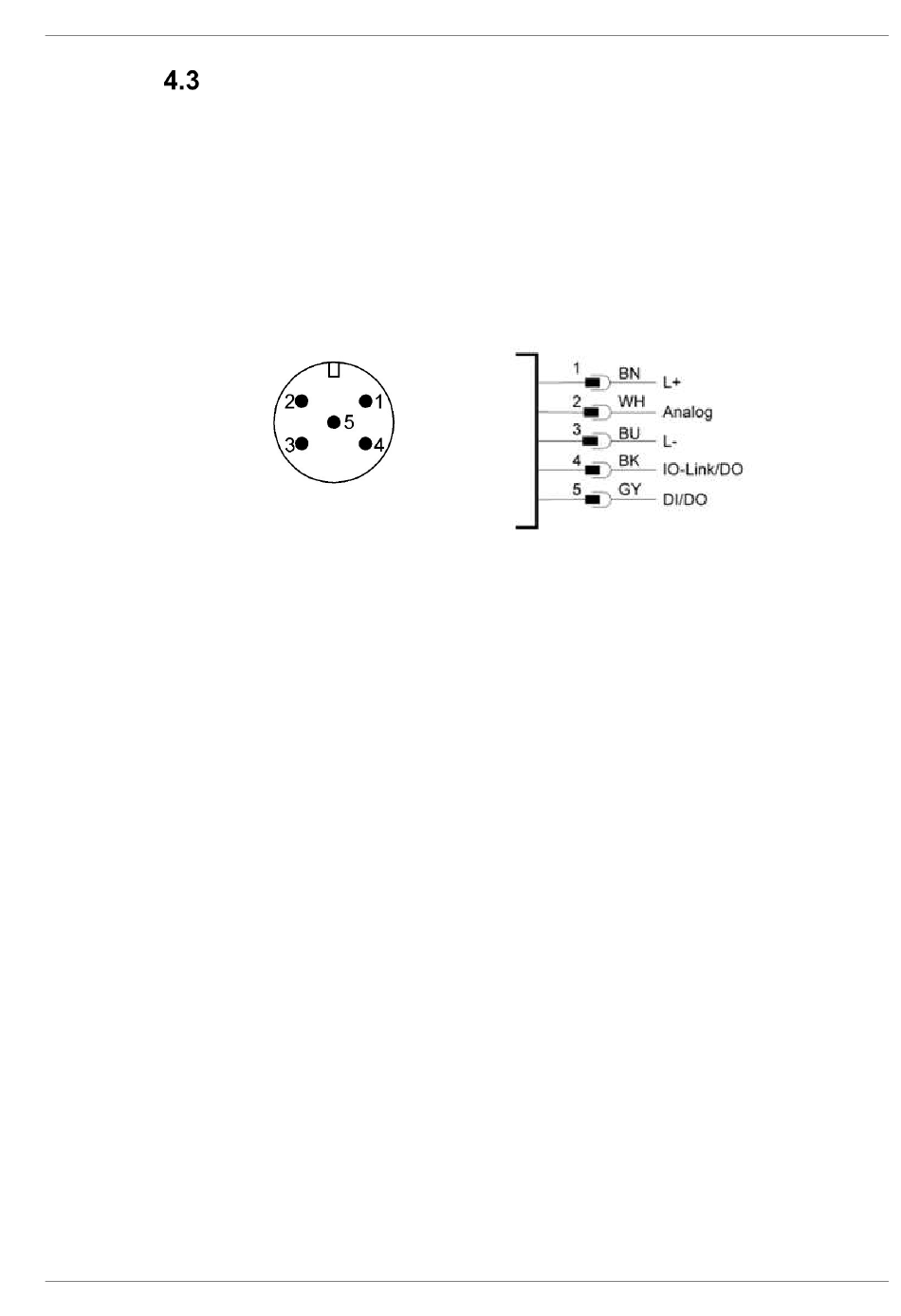

Anschlussbelegung:
1 – Versorgungsspannung
2 – Analogausgang
3 – 0 V
4 – Schaltsignal 1 und IO-Link
5 – Schaltsignal 2 und Reset-Eingang
15 / 53
