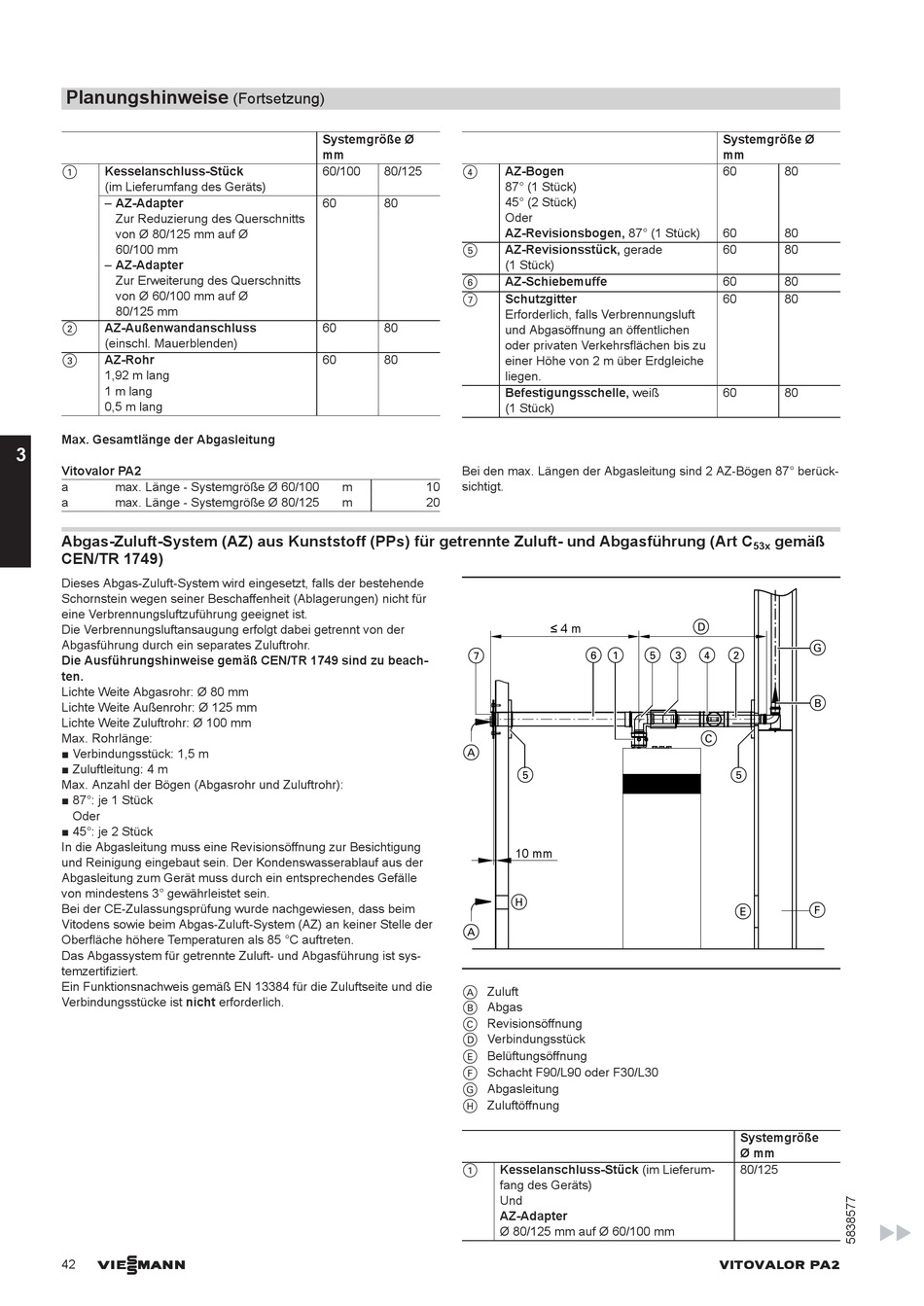

Planungshinweise
1 Kesselanschluss-Stück
(im Lieferumfang des Geräts)
– AZ-Adapter
Zur Reduzierung des Querschnitts
von Ø 80/125 mm auf Ø
60/100 mm
– AZ-Adapter
Zur Erweiterung des Querschnitts
von Ø 60/100 mm auf Ø
80/125 mm
AZ-Außenwandanschluss
2
(einschl. Mauerblenden)
3 AZ-Rohr
1,92 m lang
1 m lang
0,5 m lang
Max. Gesamtlänge der Abgasleitung
3
Vitovalor PA2
a max. Länge - Systemgröße Ø 60/100
a max. Länge - Systemgröße Ø 80/125
Abgas-Zuluft-System (AZ) aus Kunststoff (PPs) für getrennte Zuluft- und Abgasführung (Art C
CEN/TR 1749)
Dieses Abgas-Zuluft-System wird eingesetzt, falls der bestehende
Schornstein wegen seiner Beschaffenheit (Ablagerungen) nicht für
eine Verbrennungsluftzuführung geeignet ist.
Die Verbrennungsluftansaugung erfolgt dabei getrennt von der
Abgasführung durch ein separates Zuluftrohr.
Die Ausführungshinweise gemäß CEN/TR 1749 sind zu beach-
ten.
Lichte Weite Abgasrohr: Ø 80 mm
Lichte Weite Außenrohr: Ø 125 mm
Lichte Weite Zuluftrohr: Ø 100 mm
Max. Rohrlänge:
■ Verbindungsstück: 1,5 m
■ Zuluftleitung: 4 m
Max. Anzahl der Bögen (Abgasrohr und Zuluftrohr):
■ 87°: je 1 Stück
Oder
■ 45°: je 2 Stück
In die Abgasleitung muss eine Revisionsöffnung zur Besichtigung
und Reinigung eingebaut sein. Der Kondenswasserablauf aus der
Abgasleitung zum Gerät muss durch ein entsprechendes Gefälle
von mindestens 3° gewährleistet sein.
Bei der CE-Zulassungsprüfung wurde nachgewiesen, dass beim
Vitodens sowie beim Abgas-Zuluft-System (AZ) an keiner Stelle der
Oberfläche höhere Temperaturen als 85 °C auftreten.
Das Abgassystem für getrennte Zuluft- und Abgasführung ist sys-
temzertifiziert.
Ein Funktionsnachweis gemäß EN 13384 für die Zuluftseite und die
Verbindungsstücke ist nicht erforderlich.
VIESMANN
42
(Fortsetzung)
Systemgröße Ø
mm
60/100 80/125
60 80
60 80
60 80
m
m
4 AZ-Bogen
87° (1 Stück)
45° (2 Stück)
Oder
AZ-Revisionsbogen, 87° (1 Stück)
AZ-Revisionsstück, gerade
5
(1 Stück)
AZ-Schiebemuffe
6
Schutzgitter
7
Erforderlich, falls Verbrennungsluft
und Abgasöffnung an öffentlichen
oder privaten Verkehrsflächen bis zu
einer Höhe von 2 m über Erdgleiche
liegen.
Befestigungsschelle, weiß
(1 Stück)
Bei den max. Längen der Abgasleitung sind 2 AZ-Bögen 87° berück-
10 sichtigt.
20
4 m
7 6
A
5
10 mm
H
A
A Zuluft
B Abgas
C Revisionsöffnung
D Verbindungsstück
E Belüftungsöffnung
F Schacht F90/L90 oder F30/L30
G Abgasleitung
H Zuluftöffnung
1 Kesselanschluss-Stück (im Lieferum-
fang des Geräts)
Und
AZ-Adapter
Ø 80/125 mm auf Ø 60/100 mm
Systemgröße Ø
mm
60
60
60
60
60
60
gemäß
53x
D
1 5 3 4 2
C
5
E
Systemgröße
Ø mm
80/125
VITOVALOR PA2
80
80
80
80
80
80
G
B
F
