Instalacija

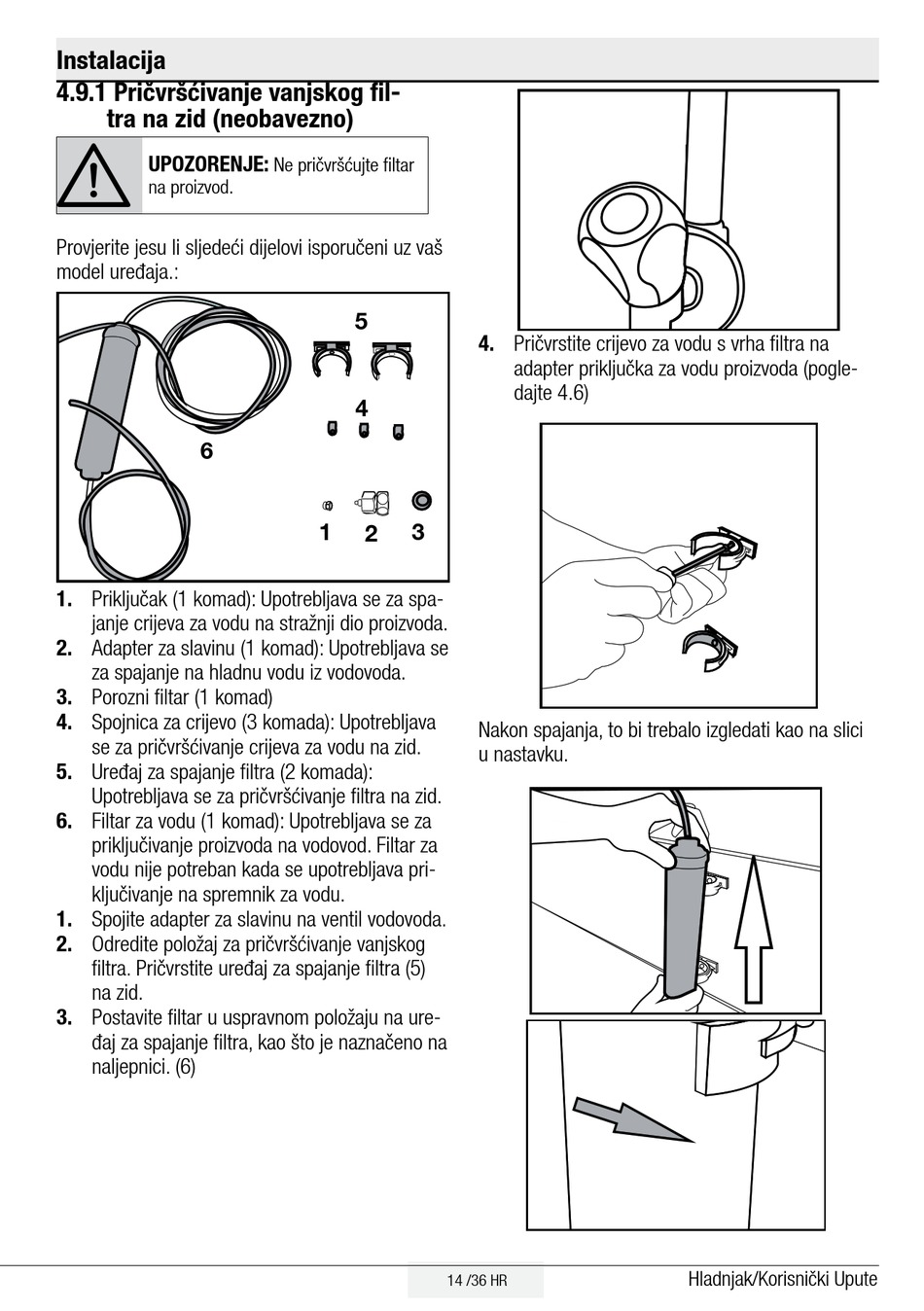

4.9.1 Pričvršćivanje vanjskog fil-
tra na zid (neobavezno)
A
UPOZORENJE:
na proizvod.
Provjerite jesu li sljedeći dijelovi isporučeni uz vaš
model uređaja.:
6
1. Priključak (1 komad): Upotrebljava se za spa-
janje crijeva za vodu na stražnji dio proizvoda.
2. Adapter za slavinu (1 komad): Upotrebljava se
za spajanje na hladnu vodu iz vodovoda.
3. Porozni filtar (1 komad)
4. Spojnica za crijevo (3 komada): Upotrebljava
se za pričvršćivanje crijeva za vodu na zid.
5. Uređaj za spajanje filtra (2 komada):
Upotrebljava se za pričvršćivanje filtra na zid.
6. Filtar za vodu (1 komad): Upotrebljava se za
priključivanje proizvoda na vodovod. Filtar za
vodu nije potreban kada se upotrebljava pri-
ključivanje na spremnik za vodu.
1. Spojite adapter za slavinu na ventil vodovoda.
2. Odredite položaj za pričvršćivanje vanjskog
filtra. Pričvrstite uređaj za spajanje filtra (5)
na zid.
3. Postavite filtar u uspravnom položaju na ure-
đaj za spajanje filtra, kao što je naznačeno na
naljepnici. (6)
Ne pričvršćujte filtar
5
4
3
1
2
14 /36 HR
4. Pričvrstite crijevo za vodu s vrha filtra na
adapter priključka za vodu proizvoda (pogle-
dajte 4.6)
Nakon spajanja, to bi trebalo izgledati kao na slici
u nastavku.
Hladnjak/Korisnički Upute
