RACCORDEMENT HYDRAULIQUE
•
Qualité de l'eau nécessaire pour cet appareil: NF-EN-16713-3
•
La PAC est compatible avec tout type de traitement de l'eau. La PAC est impérativement raccordée en tuyau PVC de Ø 50mm sur le circuit hydraulique de la
piscine, après le filtre et avant le système de traitement quel qu'il soit (pompes doseuses CL, pH, BR et/ou électrolyseur).
•
Respecter le sens de raccordement hydraulique (bleu= eau entrante, rouge= eau sortante)
•
Installer obligatoirement un by-pass pour faciliter les interventions sur la PAC.
•
Avant de raccorder les tuyaux PVC sur la PAC, s'assurer que le circuit a été préalablement nettoyé de tous résidus de travaux (cailloux, terre etc).
Raccordement du kit d'évacuation des condensats:
Lors de son fonctionnement, la PAC est sujette à un phénomène de condensation . Cela va se traduire par un écoulement d'eau, plus ou moins important selon le
taux d'humidité. Pour canaliser cet écoulement, qui peut représenter plusieurs litres d'eau par jour, nous vous conseillons d'installer le kit d'évacuation fournit
des condensats et de le raccorder sur un circuit d'évacuation d'eau adapté.
Unions fournis
(Ø 50mm)
Évacuation du condensat
RACCORDEMENT ÉLECTRIQUE
Raccordement de l'alimentation électrique :
Avant toute intervention à l'intérieur de la PAC, il est impératif de couper l'alimentation électrique de la PAC :
•
Risque de choc électrique pouvant entraîner des dommages matériels, de graves blessures, voire la mort.
•
Seul un technicien qualifié et expérimenté est habilité à effectuer un câblage dans la PAC ou à remplacer le câble d'alimentation.
•
L'alimentation électrique doit correspondre à la tension indiquée sur la plaque signalétique de la PAC.
•
La PAC doit être raccordée impérativement à une prise de terre
Installation électrique :
Pour fonctionner en toute sécurité et conserver l'intégrité de votre installation électrique, la PAC doit être raccordée à une alimentation générale en respectant
les règles suivantes:
•
En amont, l'alimentation électrique générale doit être protégée par un interrupteur différentiel de 30 mA.
•
La PAC doit être raccordée à un disjoncteur courbe C adapté (voir tableau ci-dessous) en conformité avec les normes et réglementations en vigueur dans
le pays où le système est installé.
•
Le câble d'alimentation est à adapter en fonction de la puissance de la PAC et de la longueur de câble nécessaire à l'installation (voir tableau ci-dessous).
Le câble doit être approprié à une utilisation en extérieur.
•
Dans le cas d'un système triphasé, il est impératif de respecter l'ordre de branchement des phases. En cas d'inversion de phase, le compresseur de la PAC
ne fonctionnera pas.
•
Dans les lieux publics, l'installation d'un bouton d'arrêt d'urgence à proximité de la PAC est obligatoire. La tension électrique doit correspondre à celle
indiquée sur la PAC.
•
Les raccordements doivent êtres dimensionnés en fonction de la puissance de la PAC et de l'état de l'installation.

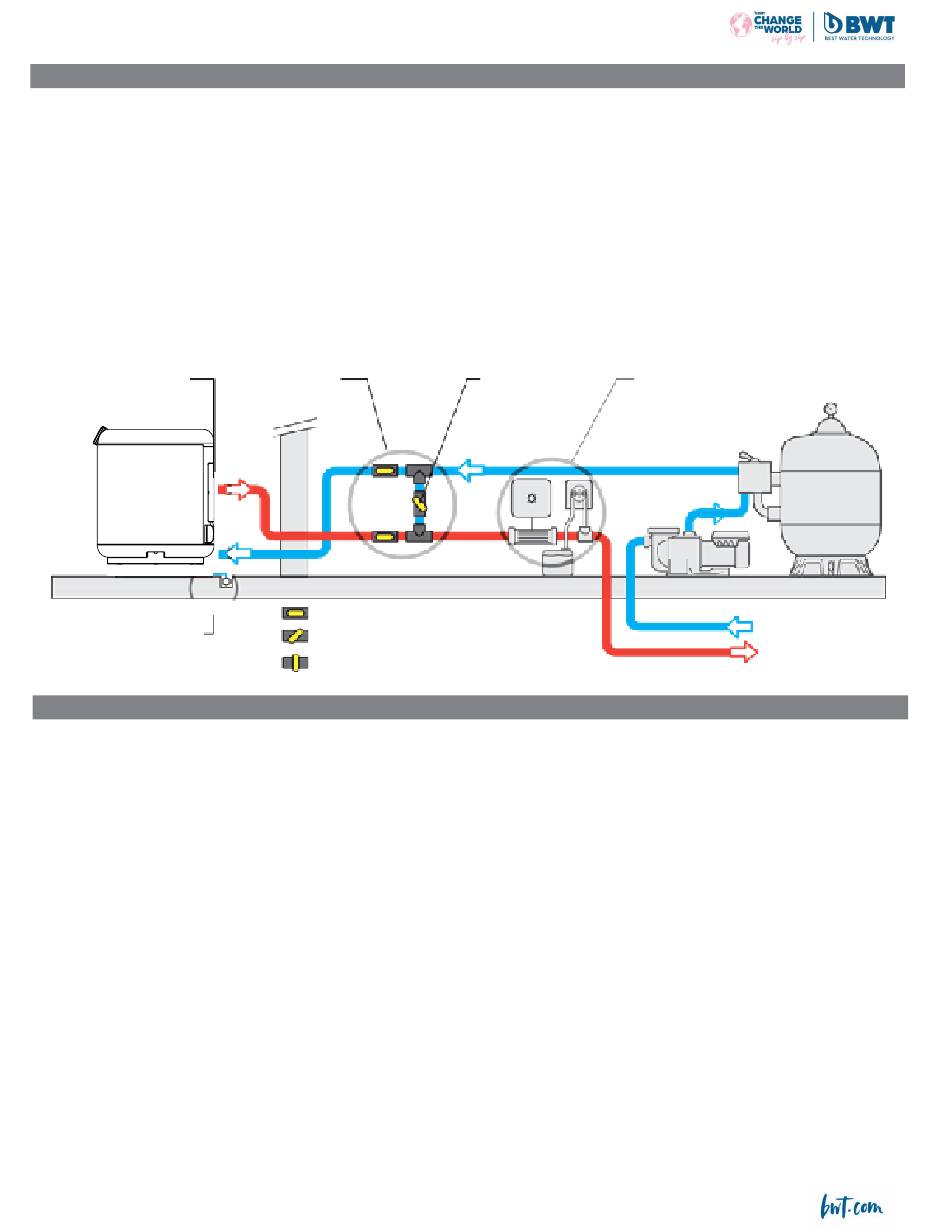

By-pass
Vanne ouverte
Vanne Semi-ouverte
Vanne fermée
- 6 -
Traitement d'eau (désinfection, correction
Vanne de By-pass
pH) situé après la PAC
(Réglage)
Depuis la piscine
Vers la piscine
