Modellen
BWT PEARL HPT
12
BWT PEARL HPT
18
BWT PEARL HPT
18/ 20

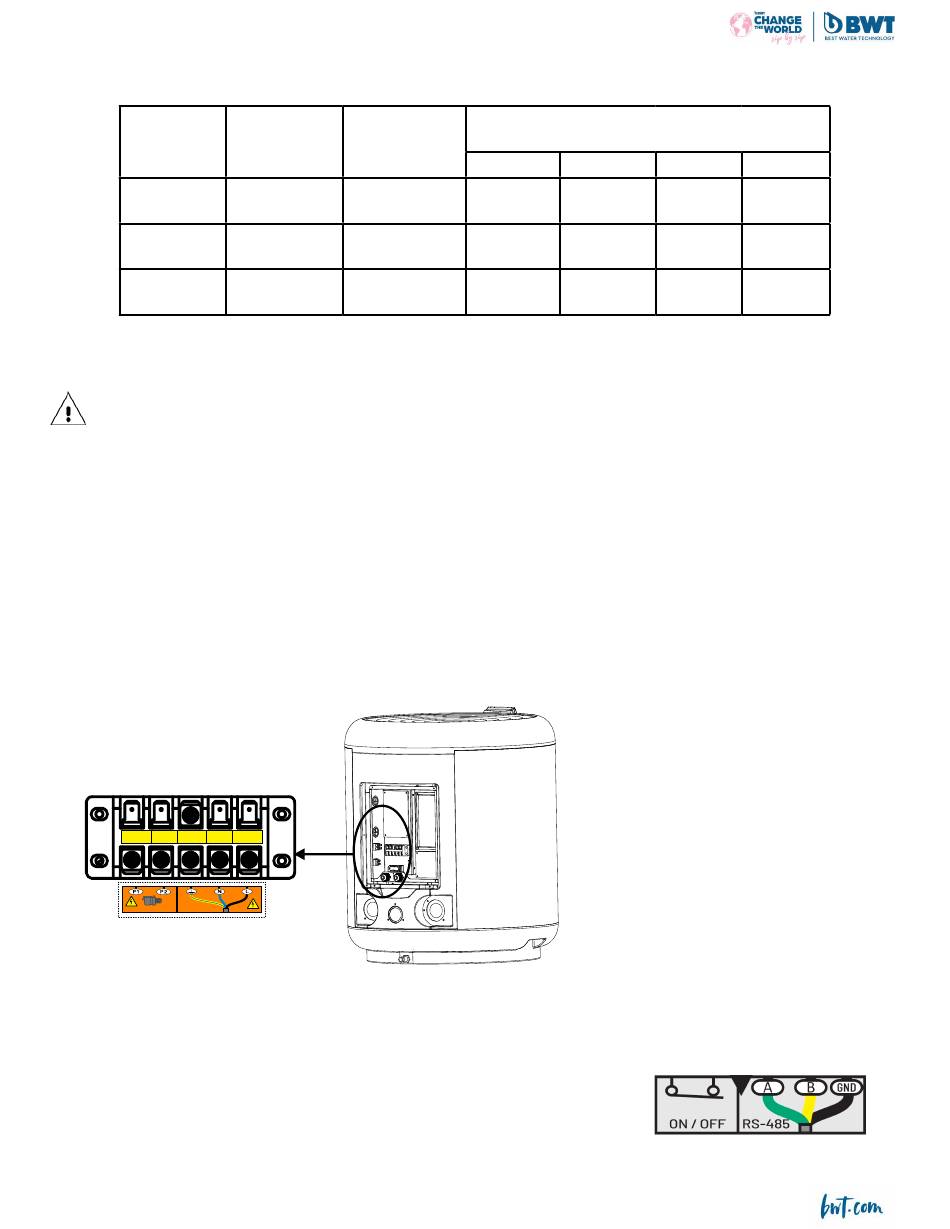

*Minimumlengte van de kabel tussen de warmtepomp en de zekering (differentieel schakelaar met C-curve)
Gebruik bij voorkeur krimpkous en zodat het contact tussen de voedingskabel en de klemmenstrook perfect is.
Deze gegevens zijn louter indicatief. Neem contact op met een gecertificeerd elektricien om de precieze gegevens voor uw zwembad installatie te bepalen.
De elektriciteitskabel moet bovenaan verplicht uitgerust zijn met een aarding en een differentieel schakelaar 30 mA
•
Gebruik de pakkingbussen en kabeldoorvoeringen die binnen in de WP beschikbaar zijn voor de doorvoer van de kabels.
•
Omdat deze WP buiten wordt geïnstalleerd, moet de kabel door een daartoe voorziene bescherm huls geleid worden. De voeding van de WP moet voorzien
zijn van een beschermingssysteem overeenkomstig de geldende wetgeving.
•
De elektrische kabels moeten op 50 cm diepte (85 cm onder een weg) worden ingegraven in een huis voor elektrische kabels (rode geribbelde huis).
Wanneer een kabel in een huis een andere ingegraven kabel of leiding (gas, water, ...) kruist, moet de afstand tussen beiden groter zijn dan 20 cm.
GND
N
P1
P2
230 V ~3 A
230 V ~
Automatisering
Ze hebben een klemmenblok met zeer laag voltage waarop u uw domotica kunt aansluiten. Dit
is een AAN/UIT droog contact. Verwijder de bestaande brug. Wanneer uw domoticasysteem dit
contact opent, stopt het apparaat en wordt de melding weergegeven: Geen stroom
Aansluitingen
Zekering
3G 230 V
16 A
3G 230 V
20 A
3G 230 V
25 A
L
Maximumlengte van de kabel*
met de volgende secties:
2,5 mm²
4 mm²
29 m
45 m
24 m
39 m
19 m
30 m
L: lijn
N: Neutraal
GND: aarde
P1: Filtratiepomprelais neutraal (optie)
P2: Filtratie pomp-relaisleiding (optie)
- 67 -
6 mm²
10 mm²
66 m
110 m
56 m
96 m
44 m
75 m
