Inhaltszusammenfassung für DeWalt DCH283

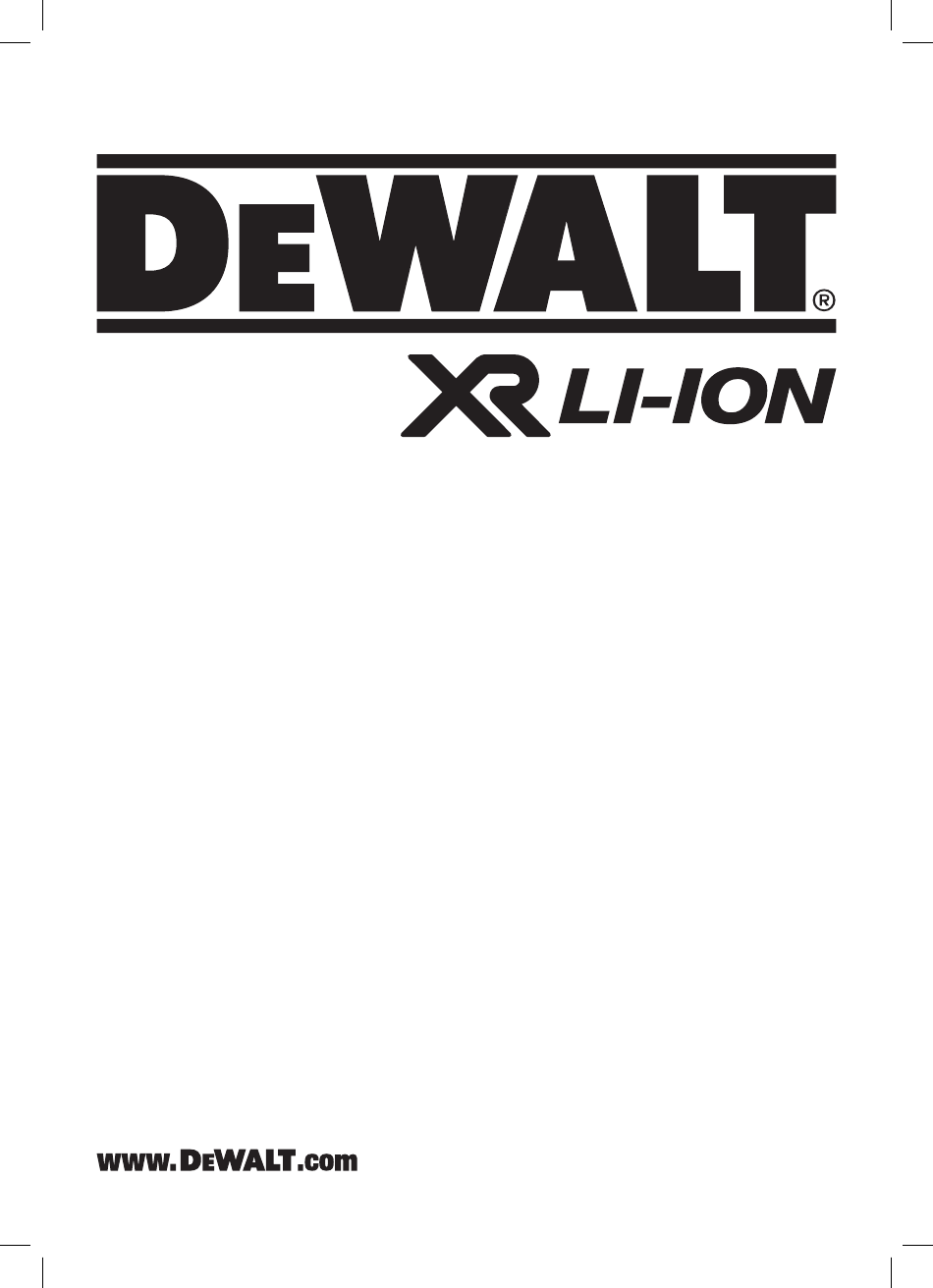

  • Seite 1 DCH243 DCH253 DCH254 DCH273 DCH274 DCH283 Final page size: A5 (148mm x 210mm)

  • Seite 2: Inhaltsverzeichnis

    Dansk (oversat fra original brugsvejledning) Deutsch (übersetzt von den originalanweisungen) English (original instructions) Español (traducido de las instrucciones originales) Français (traduction de la notice d’instructions originale) Italiano (tradotto dalle istruzioni originali) Nederlands (vertaald vanuit de originele instructies) Norsk (oversatt fra de originale instruksjonene) Português (traduzido das instruções originais) Suomi (käännetty alkuperäisestä...
  • Seite 3 Fig. A DCH273 DCH283...
  • Seite 4 Fig. B Fig. C Fig. D Fig. E...
  • Seite 5 Fig. F Fig. G DCH254 & DCH274 Fig. H DCH283 DCH273, DCH274...

  • Seite 6: Dansk (Oversat Fra Original Brugsvejledning)

    Dansk SVÆR ROTERENDE BOREHAMMER UDEN LEDNING DCH243, DCH253, DCH254, DCH273, DCH274, DCH283 Tillykke! Du har valgt et D WALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør D WALT én af de mest pålidelige partnere for professionelle brugere af elværktøj. Tekniske Data...
  • Seite 7 BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade. Svær roterende borehammer uden ledning Angiver risiko for elektrisk stød. DCH243, DCH253, DCH254, DCH273, DCH274, DCH283 WALT erklærer, at produkterne beskrevet under Tekniske Angiver brandfare. data er udformet i overensstemmelse med: 2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

  • Seite 8: Personlig Sikkerhed

    Dansk jordforbundet elektrisk værktøj. Umodificerede stik anvendes rigtigt. Anvendelse af støvopsamlingsudstyr og dertil passende stikkontakter reducerer risikoen for kan begrænse farer forårsaget af støv. elektrisk stød. h ) Lad ikke erfaringer fra hyppig brug af værktøjer b ) Undgå kropskontakt med jordforbundne overflader, medføre, at du bliver selvtilfreds og ignorerer såsom rør, radiatorer, komfurer og køleskabe.

  • Seite 9: Elektrisk Sikkerhed

    Dansk b ) Brug kun elektrisk værktøj med de batteripakker, Flyvende partikler kan forårsage permanent øjenskade. Brug der er beregnet til hver enkelt type. Brug af andre en støvmaske eller et åndedrætsværn til støvfrembringende handlinger. Ørebeskyttelse vil være nødvendigt under de batteripakker kan skabe risiko for personskade og brand.
  • Seite 10 Dansk Din D WALT-oplader er dobbeltisoleret i Sørg for at ledningen er placeret, så den ikke bliver trådt • overensstemmelse med EN60335. Derfor kræves der på, snublet over eller på anden måde bliver genstand for ingen jordledning. skader eller belastning. Hvis strømledningen er beskadiget, skal den erstattes •...
  • Seite 11 Dansk Instruktioner om rengøring af opladeren Ladeindikatorer ADVARSEL: Risiko for chok. Tag stikket til opladeren oplader ud af kontakten før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller fuldt opladet en blød ikke-metallisk børste. Brug ikke vand eller andre forsinkelse ved rengøringsmidler.
  • Seite 12 Dansk anvendelsesfunktion: Når FLEXVOLT batteriet står alene medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren eller er i et D WALT 18V produkt, vil den fungere som et 18V for genanvendelse. batteri. Når FLEXVOLT batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.
  • Seite 13 DCH254, DCH273, DCH274, på 36 Wh). Batteripakke Batteritype DCH283) Udløserknap Værktøjskrog (DCH273, DCH243, DCH253, DCH254, DCH273, DCH274, DCH283 bruger Hovedhåndtag DCH274, DCH283) et batteri på 18 volt. SDS Plus værktøjsholder Disse batteripakker kan bruges: DCB181, DCB182, Tilsigtet Brug DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, Din roterende borehammer uden ledning er designet til DCB189, DCB546, DCB547, DCB548.
  • Seite 14 -opladere. materialets overflade. Indsættelse og fjernelse af Værktøjskrog (Fig. A, D) batteripakken fra værktøjet (Fig. B) DCH273, DCH274, DCH283 BEMÆRk: For de bedste resultater kontrollér at En værktøjskrog  14  er monteret neden under hovedhåndtaget batteripakken  6 ...
  • Seite 15 Dansk Sådan fjerner og/eller geninstallerer du 4. Du udskifter patronen uden nøgle med SDS Plus borholderen ved først at fjerne patronen uden værktøjskrogen nøgle på samme måde, som SDS Plus borholderen blev 1. Placér værktøjskrogen i den udstrakte position og fjern fjernet.

  • Seite 16: Valgfrit Tilbehør

    Dansk ADVARSEL: symbol Funktion Opgave • Brug ikke dette værktøj til at blande eller pumpe Skruning Roterende let brændbare eller eksplosive væsker (benzin, boring alkohol osv.). Boring i stål, træ og plast • Bland eller rør ikke brandfarlige væsker sammen, der er Roterende Boring i beton og afmærkede i overensstemmelse hermed.

  • Seite 17: Genopladelig Batteripakke

    Dansk DCH283 Støvudsugningssystemet er forsynet med en mekanisk forbindelse   19  til en kompatibel borehammer. Ret henvendelse til din forhandler vedr. yderligere informationer omkring kompatibiliten af det passende tilbehør. Miljøbeskyttelse Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden.

  • Seite 18: Deutsch (Übersetzt Von Den Originalanweisungen)

    DEUTsCH HOCHLEISTUNGS-AKKU-DREHBOHRHAMMER DCH243, DCH253, DCH254, DCH273, DCH274, DCH283 Herzlichen Glückwunsch! Sie haben sich für ein Gerät von D WALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen D WALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen. Technische Daten DCH243...

  • Seite 19: Bewahren Sie Alle Warnhinweise Und Anweisungen Zum Späteren Nachschlagen Auf

    Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. Hochleistungs-Akku-Drehbohrhammer VORSICHT: Weist auf eine möglicherweise gefährliche DCH243, DCH253, DCH254, DCH273, DCH274, DCH283 Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann. WALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen:...

  • Seite 20: Elektrische Sicherheit

    DEUTsCH befinden. Elektrowerkzeuge erzeugen Funken, die den Stromversorgung und/oder an den Akku anschließen Staub oder die Dämpfe entzünden können. oder wenn Sie das Gerät aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den c ) Halten Sie Kinder und Zuschauer fern, während Sie Finger am Schalter haben oder das Gerät eingeschaltet ein Elektrogerät betreiben.

  • Seite 21: Verwendung Und Pflege Von Akkugeräten

    DEUTsCH oder ausgeschlagen, ob Teile gebrochen oder den Anweisungen festgelegten Temperaturbereichs in einem Zustand sind, der den Betrieb des auf. Ein unsachgemäßer Ladevorgang oder Temperaturen Elektrogerätes beeinträchtigen kann. Bei außerhalb des festgelegten Bereichs können den Akku Beschädigungen lassen Sie das Elektrogerät schädigen und die Brandgefahr erhöhen.

  • Seite 22: Bewahren Sie Diese Anweisungen Auf

    DEUTsCH Ortsveränderliche Geräte, die im Freien verwendet • Tragen Sie Handschuhe beim Betrieb des Werkzeugs oder beim Wechseln der Einsätze. Zugängliche Metallteile am Werkzeug werden, müssen über einen Fehlerstromschutzschalter und die Einsätze können beim Betrieb extrem heiß werden. angeschlossen werden. Kleine Stückchen von abgebrochenem Material können bloße Verwendung eines Verlängerungskabels Hände verletzen.

  • Seite 23: Bedienung Des Ladegeräts

    DEUTsCH Verlegen Sie das Netzkabel so, dass niemand darauf HInWEIs: Um die maximale Leistung und Lebensdauer der • treten oder darüber stolpern kann, und dass es keinen Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor sonstigen schädlichen Einflüssen oder Belastungen der ersten Verwendung vollständig auf.

  • Seite 24: Wandmontage

    DEUTsCH Wandmontage Den Akku nicht verbrennen, auch wenn er stark • beschädigt oder vollkommen verschlissen ist. Der Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder Akku kann im Feuer explodieren. Beim Verbrennen eines aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.

  • Seite 25: Empfehlungen Für Die Lagerung

    DEUTsCH werden, einschließlich der UN-Empfehlungen für die lassen, die bei anderen Akkus mit höherer Wattstundenzahl Beförderung gefährlicher Güter; der Vorschriften über die gelten können. Beförderung gefährlicher Güter der International Air Transport Anwendungsbeispiele für use- und Der Nennwert ‚Transport Association (IATA), der International Maritime Dangerous Goods transport-kennzeichnungen Wh‘...

  • Seite 26: Packungsinhalt

    Akkutyp DCH254, DCH273, DCH274, Akku Das Modell DCH243, DCH253, DCH254, DCH273, DCH274, DCH283) Löseknopf DCH283 wird mit einem 18 Volt-Akku betrieben. Mehrzweckhaken Haupthandgriff Diese Akkus können verwendet werden: DCB181, DCB182, (DCH273, DCH274, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, SDS Plus Werkzeughalter DCH283) DCB189, DCB546, DCB547, DCB548.
  • Seite 27 Antirotationssystem (Abb. E) Werkzeuggriff 1. Drücken Sie Akku-Löseknopf  7  und ziehen Sie den Akku DCH283 kräftig aus dem Werkzeuggriff. Neben der Kupplung bietet auch das Antirotationssystem 2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser verbesserten Bedienkomfort und Sicherheit durch eine Betriebsanleitung beschrieben in das Ladegerät.

  • Seite 28: Bit Und Bit-Halter

    Sechskant-Schraubendreher-Bits zu verwenden. Siehe Optionales Zubehör. Werkstoffoberfläche erreicht. Einsetzen eines Bohrbits oder eines anderen Mehrzweckhaken (Abb. A, D) Zubehörteils: DCH273, DCH274, DCH283 1. Setzen Sie den Schaft des Bits etwa 19 mm in den SDS Unterhalb des Haupthandgriffs  wird ein Plus Werkzeughalter.  8  Mehrzweckhaken ...

  • Seite 29: Richtige Haltung Der Hände (Abb. E)

    DEUTsCH BETRIEB dem Werkstück zur Unterstützung einen Holzklotz, um Beschädigungen des Materials zu verhindern. Betriebsanweisungen WARNUNG: Warten Sie immer , bis der Motor völlig stillsteht und ändern Sie erst dann die Laufrichtung. WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften. 1. Wählen Sie das geeignete Spannfutter, den Adapter bzw. das Bit und setzen Sie es/ihn in das Werkzeug ein.

  • Seite 30: Schmierung

    DCH273, DCH274 Die Staubabsaugung wird durch eine elektrische Verbindung   19  mit einem kompatiblen Bohrhammer angetrieben. DCH283 Die Staubabsaugung wird durch eine mechanische Verbindung   19  mit einem kompatiblen Bohrhammer angetrieben. Fragen Sie Ihren Händler nach weiteren Informationen zur Kompatibilität von geeignetem Zubehör..
