Simons Voss Technologies SREL2 Bedienungsanleitung Seite 17

SMART RELAIS SREL, SREL.ZK, SREL.ADV
+ / ~
{
Netzteil
- / ~
Batterie SREL.BAT
NC
{
Relais
COM
NO

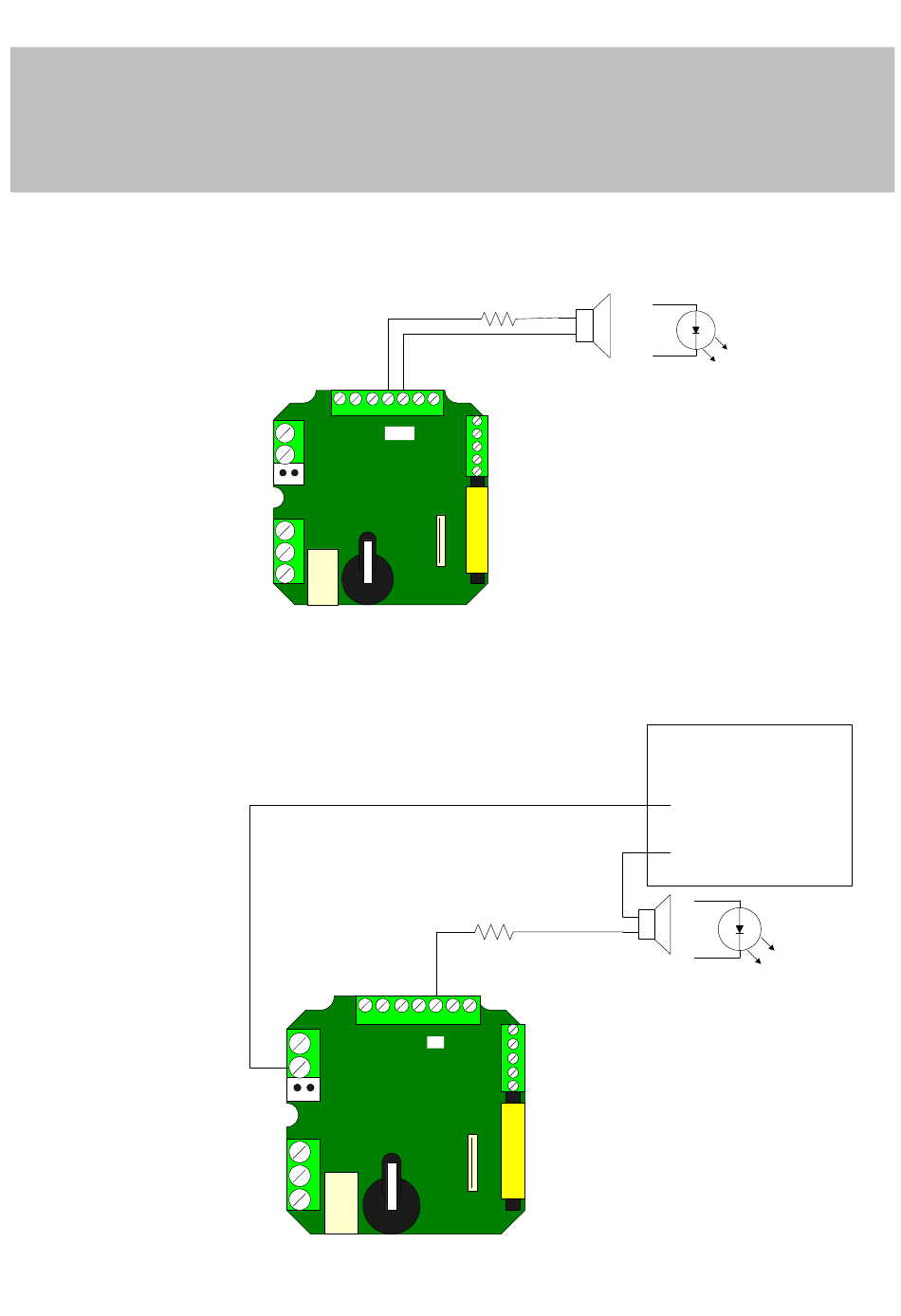

Wenn der Strom für die externe Komponente größer als 10 mA ist, dann muss
diese Komponente über eine externe Spannungsversorgung gespeist werden.
In diesem Fall sollte der Anschluss wie folgt vorgenommen werden:
+ / ~
{
Netzteil
- / ~
Batterie SREL.BAT
{
Relais
V+ F3
Der Ausgang F3 verträgt
NC
COM
NO
Evtl. Widerstand zur
Leistungsbegrenzung.
Der Ausgang V+ liefert
max. 10 mA bei 3VDC
Entweder Buzzer oder LED
Brown
}
White
Externe Antenne
Green
SREL.AV
Grey
Yellow
Evtl. Widerstand zur
Leistungsbegrenzung.
max. 50 mA
Entweder Buzzer oder LED
Brown
}
White
F3
Green
Grey
Yellow
Ext. Netzteil
GND
Maximal + 24V
Externe Antenne
SREL.AV
17
