90
BedIenunG und BetrIeB
Steht der Hebel des Hahnes auf „Hydraulische Verriege-
lung", können Sie über den Steuerhebel für die Zusatz-
hydraulik Pos. Z (Abb. 39) die hydraulische Verriegelung
betätigen:
• Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
hinten (L):
– Die Werkzeugaufnahme ist entriegelt.
• Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
vorn (R):
– Die Werkzeugaufnahme ist verriegelt.
Steht der Hebel des Hahnes auf „Hydraulikanschluss", kön-
nen Sie über den Steuerhebel für die Zusatzhydraulik Pos.
Z (Abb. 39) die Hydraulikanschlüsse des Hubgerüstes (Abb.
41) betätigen.
• Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
hinten:
– Der linke Anschluss ist Druckseite, der rechte ist Rück-
lauf.
• Bewegen Sie den Steuerhebel für Zusatzhydraulik nach
vorn:
– Der rechte Anschluss ist Druckseite, der linke ist Rück-
lauf.

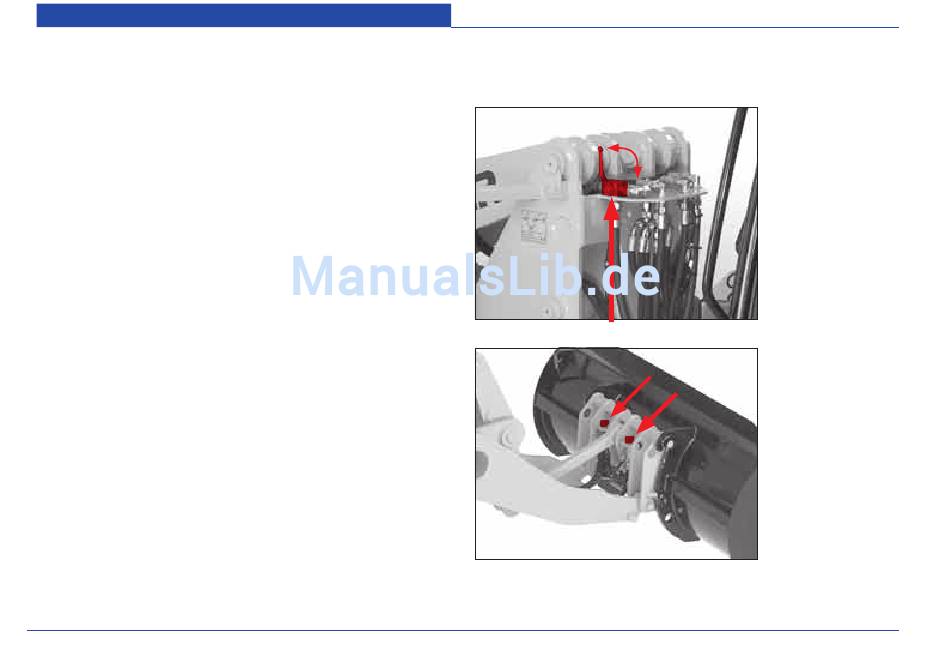

Abb. 40
Dreiwegehahn
h
Abb. 41
Hydraulikanschlüsse
