Abb. 89 Belüftungsfilter; Abb. 90 Hydraulikölmessstab - WACKER Group WL 48 Betriebsanleitung

W l 4 8 / W l 5 0
1. Stellen Sie den Lader auf einer waagerechten Fläche
ab und ziehen Sie die Feststellbremse an.
2. Senken Sie das Hubgerüst ganz ab.
3. Stellen Sie den Motor ab.
4. Öffnen Sie den Hydrauliköleinfüllstutzen Pos. 1 (Abb.
89), damit der Druck aus dem Tank entweichen kann.
5. Der Ölmessstab befindet sich an der Unterseite des
Belüftungsfilters. Ziehen Sie den Ölmessstab (Abb. 90)
heraus.
6. Wischen Sie den Ölmessstab mit einem sauberen, fa-
serfreien Putzlappen ab.
7. Stecken Sie den Ölmessstab wieder ein.
8. Ziehen Sie den Ölmessstab wieder heraus.
9. Kontrollieren Sie den Ölstand. Der Ölstand muss zwi-
schen den Markierungen „Minimum" und „Maximum"
stehen!
10. Stecken Sie nach der Ölstandskontrolle den Ölmessstab
wieder ein!
11. Verschließen Sie den Hydrauliköleinfüllstutzen Pos. 1
(Abb. 89)!
WartunG und InsPeK tIon
1
183

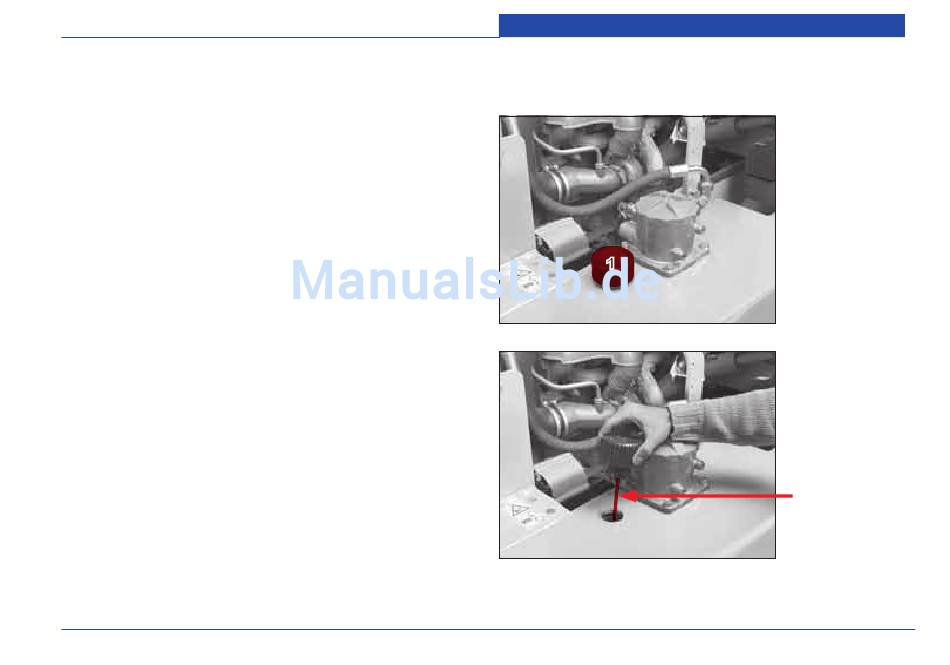

Abb. 89
Belüftungsfilter
Abb. 90
Hydraulikölmessstab
