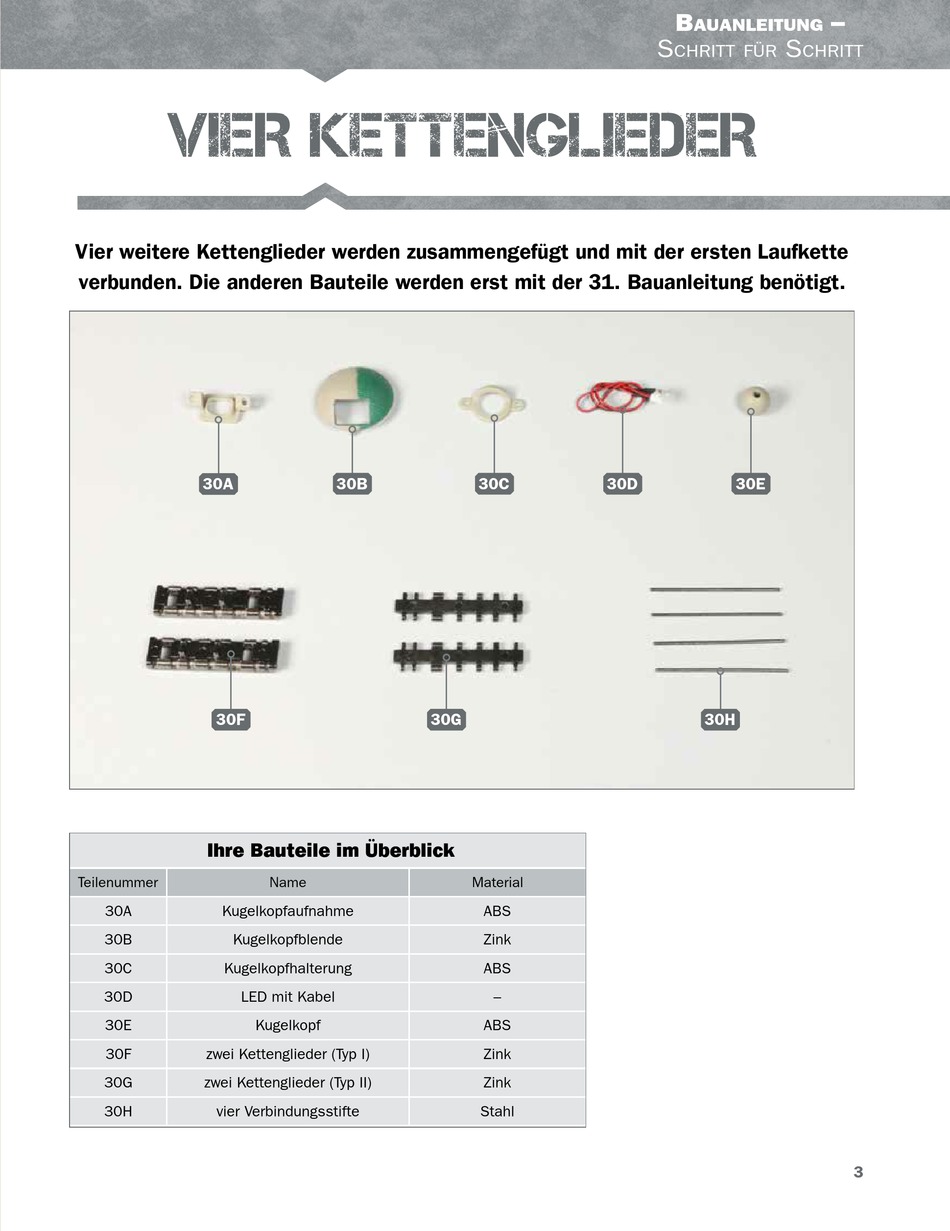

VIER KETTENGLIEDER
Vier weitere Kettenglieder werden zusammengefügt und mit der ersten Laufkette
verbunden. Die anderen Bauteile werden erst mit der 31. Bauanleitung benötigt.
30A
30F
Ihre Bauteile im Überblick
Teilenummer
30A
Kugelkopfaufnahme
30B
Kugelkopfblende
30C
Kugelkopfhalterung
30D
LED mit Kabel
30E
30F
zwei Kettenglieder (Typ I)
30G
zwei Kettenglieder (Typ II)
30H
vier Verbindungsstifte
30B
30G
Name
Kugelkopf
30C
30D
Material
ABS
Zink
ABS
–
ABS
Zink
Zink
Stahl
B
–
auanleitung
S
S
chritt für
chritt
30E
30H
3
Werbung
Verwandte Anleitungen für Hachette KONIGSTIGER
Inhaltszusammenfassung für Hachette KONIGSTIGER
- Seite 1 – auanleitung chritt für chritt VIER KETTENGLIEDER Vier weitere Kettenglieder werden zusammengefügt und mit der ersten Laufkette verbunden. Die anderen Bauteile werden erst mit der 31. Bauanleitung benötigt. Ihre Bauteile im Überblick Teilenummer Name Material Kugelkopfaufnahme Kugelkopfblende Zink Kugelkopfhalterung LED mit Kabel –...
- Seite 2 – auanleitung chritt für chritt SCHRITT 1 Kettenglieder für die erste Laufkette Fügen Sie jeweils ein Kettenglied 30F und 30G zusammen und sichern Sie die beiden mit einem Verbindungsstift 30H. Fügen Sie auf der freien Seite vom Kettenglied 30G das verbliebene Kettenglied 30F ein und verbinden Sie die beiden mit einem Stift 30H, wie abgebildet.
- Seite 3 – auanleitung chritt für chritt Legen Sie den verbliebenen Verbindungsstift 30H sowie den 44-gliedrigen Kettenabschnitt bereit, den Sie mit den vergange- nen Bauanleitungen gefertigt haben. Nehmen Sie den aktuellen viergliedrigen Kettenabschnitt und führen Sie ihn mit der Restkette zusammen, wie angedeutet. Verbinden Sie den aktuellen viergliedrigen Kettenabschnitt mit der Restkette, indem Sie den Stift...
