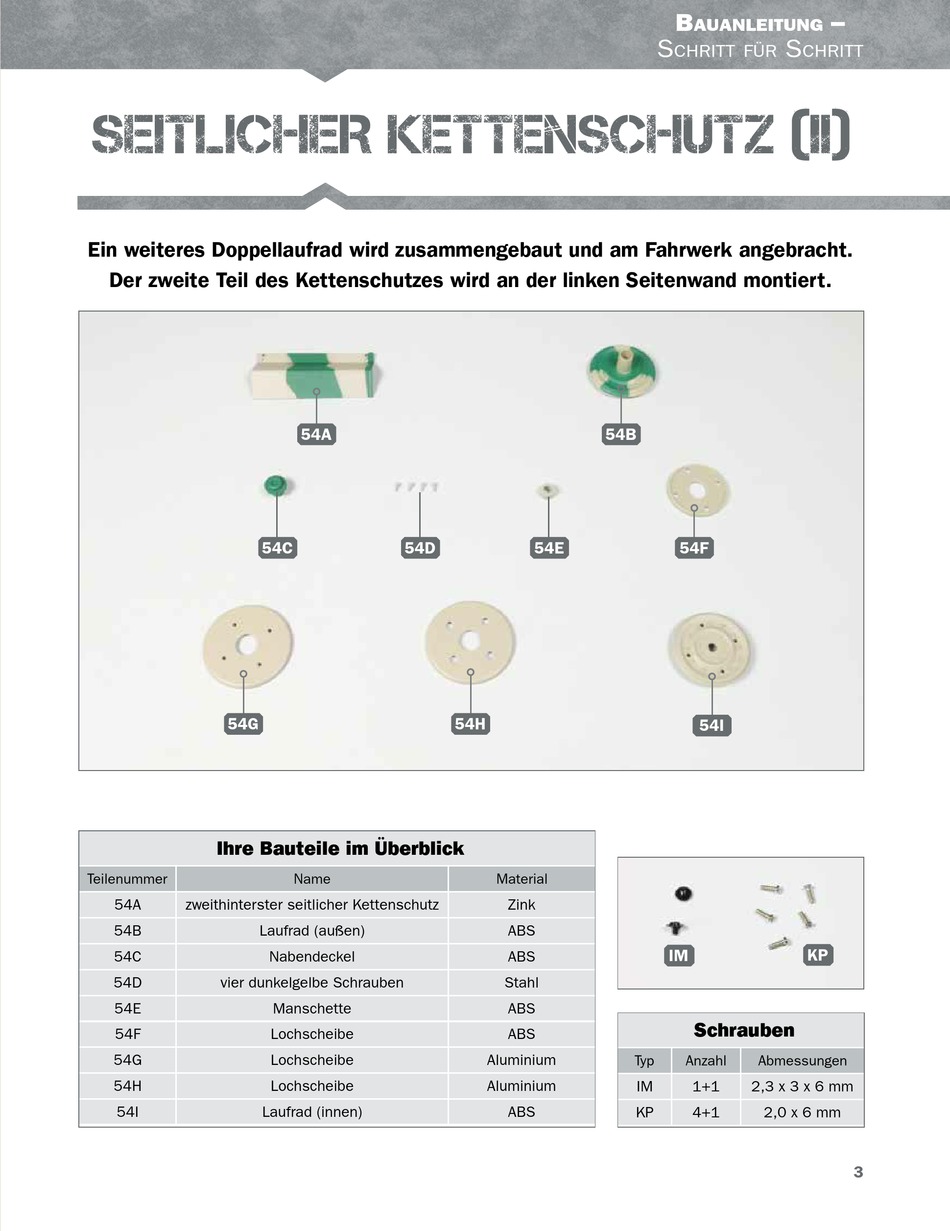

SEITLICHER KETTENSCHUTZ (II)
Ein weiteres Doppellaufrad wird zusammengebaut und am Fahrwerk angebracht.
Der zweite Teil des Kettenschutzes wird an der linken Seitenwand montiert.
54C
54G
Ihre Bauteile im Überblick
Teilenummer
54A
zweithinterster seitlicher Kettenschutz
54B
Laufrad (außen)
54C
54D
vier dunkelgelbe Schrauben
54E
54F
54G
54H
54I
Laufrad (innen)
54A
54D
Name
Nabendeckel
Manschette
Lochscheibe
Lochscheibe
Lochscheibe
54B
54E
54H
Material
Zink
ABS
ABS
Stahl
ABS
ABS
Aluminium
Aluminium
ABS
B
auanleitung
S
S
chritt für
chritt
54F
54I
KP
IM
Schrauben
Typ
Anzahl
Abmessungen
IM
1+1
2,3 x 3 x 6 mm
KP
4+1
2,0 x 6 mm
–
3
