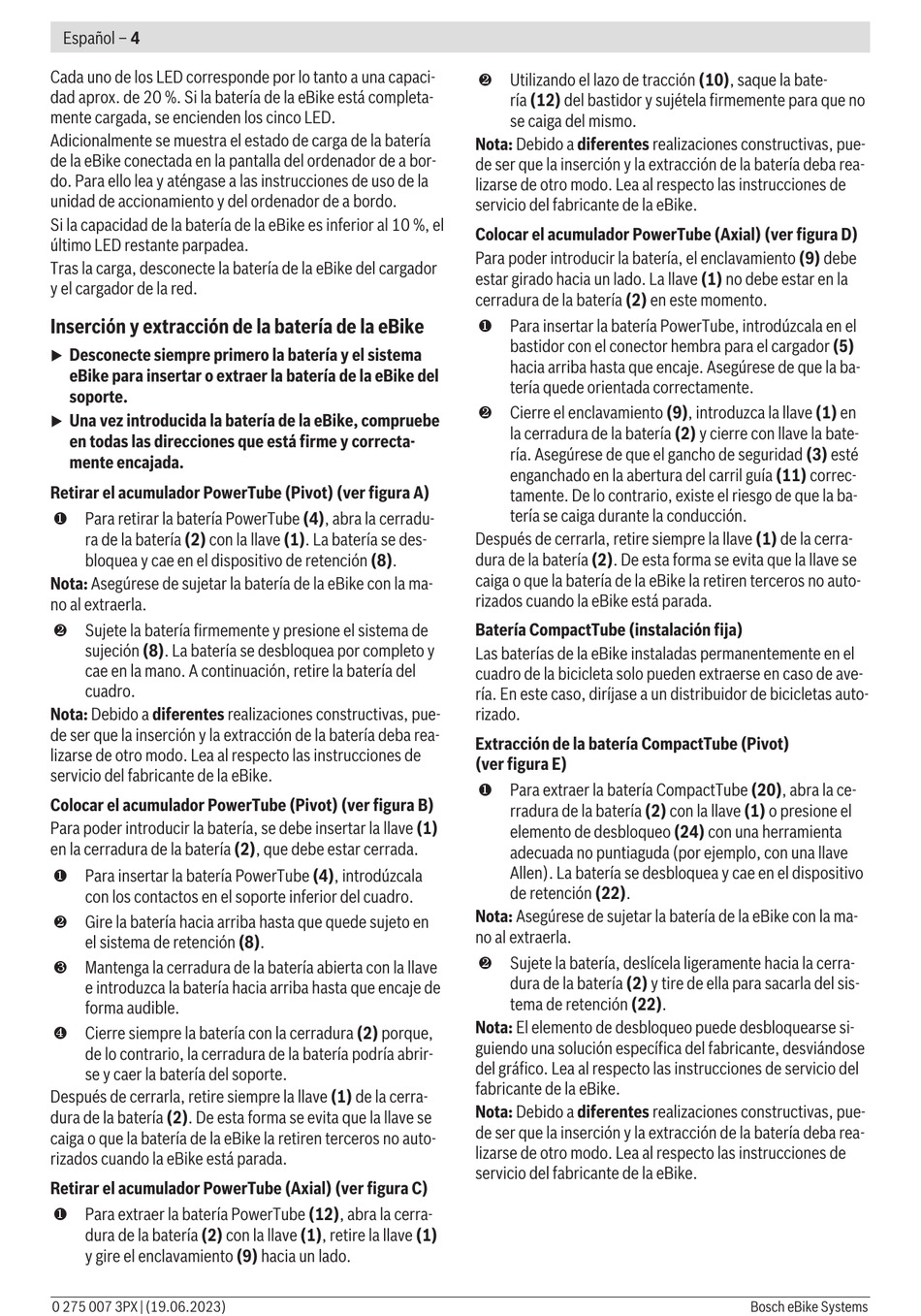

Español – 4
Cada uno de los LED corresponde por lo tanto a una capaci-
dad aprox. de 20 %. Si la batería de la eBike está completa-
mente cargada, se encienden los cinco LED.
Adicionalmente se muestra el estado de carga de la batería
de la eBike conectada en la pantalla del ordenador de a bor-
do. Para ello lea y aténgase a las instrucciones de uso de la
unidad de accionamiento y del ordenador de a bordo.
Si la capacidad de la batería de la eBike es inferior al 10 %, el
último LED restante parpadea.
Tras la carga, desconecte la batería de la eBike del cargador
y el cargador de la red.
Inserción y extracción de la batería de la eBike
Desconecte siempre primero la batería y el sistema
u
eBike para insertar o extraer la batería de la eBike del
soporte.
Una vez introducida la batería de la eBike, compruebe
u
en todas las direcciones que está firme y correcta-
mente encajada.
Retirar el acumulador PowerTube (Pivot) (ver figura A)
❶ Para retirar la batería PowerTube (4), abra la cerradu-
ra de la batería (2) con la llave (1). La batería se des-
bloquea y cae en el dispositivo de retención (8).
Nota: Asegúrese de sujetar la batería de la eBike con la ma-
no al extraerla.
❷ Sujete la batería firmemente y presione el sistema de
sujeción (8). La batería se desbloquea por completo y
cae en la mano. A continuación, retire la batería del
cuadro.
Nota: Debido a diferentes realizaciones constructivas, pue-
de ser que la inserción y la extracción de la batería deba rea-
lizarse de otro modo. Lea al respecto las instrucciones de
servicio del fabricante de la eBike.
Colocar el acumulador PowerTube (Pivot) (ver figura B)
Para poder introducir la batería, se debe insertar la llave (1)
en la cerradura de la batería (2), que debe estar cerrada.
❶ Para insertar la batería PowerTube (4), introdúzcala
con los contactos en el soporte inferior del cuadro.
❷ Gire la batería hacia arriba hasta que quede sujeto en
el sistema de retención (8).
❸ Mantenga la cerradura de la batería abierta con la llave
e introduzca la batería hacia arriba hasta que encaje de
forma audible.
❹ Cierre siempre la batería con la cerradura (2) porque,
de lo contrario, la cerradura de la batería podría abrir-
se y caer la batería del soporte.
Después de cerrarla, retire siempre la llave (1) de la cerra-
dura de la batería (2). De esta forma se evita que la llave se
caiga o que la batería de la eBike la retiren terceros no auto-
rizados cuando la eBike está parada.
Retirar el acumulador PowerTube (Axial) (ver figura C)
❶ Para extraer la batería PowerTube (12), abra la cerra-
dura de la batería (2) con la llave (1), retire la llave (1)
y gire el enclavamiento (9) hacia un lado.
0 275 007 3PX | (19.06.2023)
❷ Utilizando el lazo de tracción (10), saque la bate-
ría (12) del bastidor y sujétela firmemente para que no
se caiga del mismo.
Nota: Debido a diferentes realizaciones constructivas, pue-
de ser que la inserción y la extracción de la batería deba rea-
lizarse de otro modo. Lea al respecto las instrucciones de
servicio del fabricante de la eBike.
Colocar el acumulador PowerTube (Axial) (ver figura D)
Para poder introducir la batería, el enclavamiento (9) debe
estar girado hacia un lado. La llave (1) no debe estar en la
cerradura de la batería (2) en este momento.
❶ Para insertar la batería PowerTube, introdúzcala en el
bastidor con el conector hembra para el cargador (5)
hacia arriba hasta que encaje. Asegúrese de que la ba-
tería quede orientada correctamente.
❷ Cierre el enclavamiento (9), introduzca la llave (1) en
la cerradura de la batería (2) y cierre con llave la bate-
ría. Asegúrese de que el gancho de seguridad (3) esté
enganchado en la abertura del carril guía (11) correc-
tamente. De lo contrario, existe el riesgo de que la ba-
tería se caiga durante la conducción.
Después de cerrarla, retire siempre la llave (1) de la cerra-
dura de la batería (2). De esta forma se evita que la llave se
caiga o que la batería de la eBike la retiren terceros no auto-
rizados cuando la eBike está parada.
Batería CompactTube (instalación fija)
Las baterías de la eBike instaladas permanentemente en el
cuadro de la bicicleta solo pueden extraerse en caso de ave-
ría. En este caso, diríjase a un distribuidor de bicicletas auto-
rizado.
Extracción de la batería CompactTube (Pivot)
(ver figura E)
❶ Para extraer la batería CompactTube (20), abra la ce-
rradura de la batería (2) con la llave (1) o presione el
elemento de desbloqueo (24) con una herramienta
adecuada no puntiaguda (por ejemplo, con una llave
Allen). La batería se desbloquea y cae en el dispositivo
de retención (22).
Nota: Asegúrese de sujetar la batería de la eBike con la ma-
no al extraerla.
❷ Sujete la batería, deslícela ligeramente hacia la cerra-
dura de la batería (2) y tire de ella para sacarla del sis-
tema de retención (22).
Nota: El elemento de desbloqueo puede desbloquearse si-
guiendo una solución específica del fabricante, desviándose
del gráfico. Lea al respecto las instrucciones de servicio del
fabricante de la eBike.
Nota: Debido a diferentes realizaciones constructivas, pue-
de ser que la inserción y la extracción de la batería deba rea-
lizarse de otro modo. Lea al respecto las instrucciones de
servicio del fabricante de la eBike.
