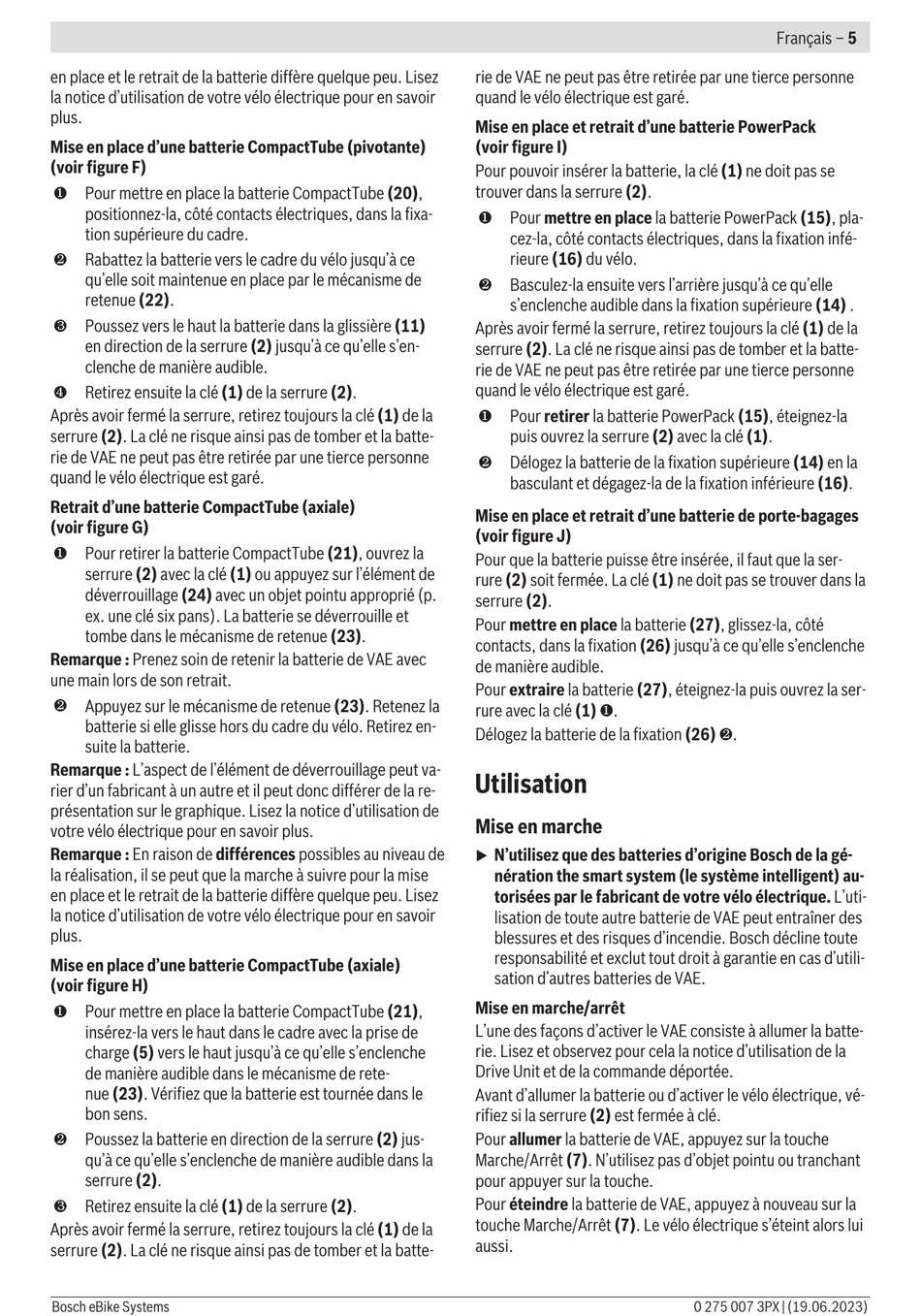

en place et le retrait de la batterie diffère quelque peu. Lisez
la notice d'utilisation de votre vélo électrique pour en savoir
plus.
Mise en place d'une batterie CompactTube (pivotante)
(voir figure F)
❶ Pour mettre en place la batterie CompactTube (20),
positionnez-la, côté contacts électriques, dans la fixa-
tion supérieure du cadre.
❷ Rabattez la batterie vers le cadre du vélo jusqu'à ce
qu'elle soit maintenue en place par le mécanisme de
retenue (22).
❸ Poussez vers le haut la batterie dans la glissière (11)
en direction de la serrure (2) jusqu'à ce qu'elle s'en-
clenche de manière audible.
❹ Retirez ensuite la clé (1) de la serrure (2).
Après avoir fermé la serrure, retirez toujours la clé (1) de la
serrure (2). La clé ne risque ainsi pas de tomber et la batte-
rie de VAE ne peut pas être retirée par une tierce personne
quand le vélo électrique est garé.
Retrait d'une batterie CompactTube (axiale)
(voir figure G)
❶ Pour retirer la batterie CompactTube (21), ouvrez la
serrure (2) avec la clé (1) ou appuyez sur l'élément de
déverrouillage (24) avec un objet pointu approprié (p.
ex. une clé six pans). La batterie se déverrouille et
tombe dans le mécanisme de retenue (23).
Remarque : Prenez soin de retenir la batterie de VAE avec
une main lors de son retrait.
❷ Appuyez sur le mécanisme de retenue (23). Retenez la
batterie si elle glisse hors du cadre du vélo. Retirez en-
suite la batterie.
Remarque : L'aspect de l'élément de déverrouillage peut va-
rier d'un fabricant à un autre et il peut donc différer de la re-
présentation sur le graphique. Lisez la notice d'utilisation de
votre vélo électrique pour en savoir plus.
Remarque : En raison de différences possibles au niveau de
la réalisation, il se peut que la marche à suivre pour la mise
en place et le retrait de la batterie diffère quelque peu. Lisez
la notice d'utilisation de votre vélo électrique pour en savoir
plus.
Mise en place d'une batterie CompactTube (axiale)
(voir figure H)
❶ Pour mettre en place la batterie CompactTube (21),
insérez-la vers le haut dans le cadre avec la prise de
charge (5) vers le haut jusqu'à ce qu'elle s'enclenche
de manière audible dans le mécanisme de rete-
nue (23). Vérifiez que la batterie est tournée dans le
bon sens.
❷ Poussez la batterie en direction de la serrure (2) jus-
qu'à ce qu'elle s'enclenche de manière audible dans la
serrure (2).
❸ Retirez ensuite la clé (1) de la serrure (2).
Après avoir fermé la serrure, retirez toujours la clé (1) de la
serrure (2). La clé ne risque ainsi pas de tomber et la batte-
Bosch eBike Systems
rie de VAE ne peut pas être retirée par une tierce personne
quand le vélo électrique est garé.
Mise en place et retrait d'une batterie PowerPack
(voir figure I)
Pour pouvoir insérer la batterie, la clé (1) ne doit pas se
trouver dans la serrure (2).
❶ Pour mettre en place la batterie PowerPack (15), pla-
cez-la, côté contacts électriques, dans la fixation infé-
rieure (16) du vélo.
❷ Basculez-la ensuite vers l'arrière jusqu'à ce qu'elle
s'enclenche audible dans la fixation supérieure (14) .
Après avoir fermé la serrure, retirez toujours la clé (1) de la
serrure (2). La clé ne risque ainsi pas de tomber et la batte-
rie de VAE ne peut pas être retirée par une tierce personne
quand le vélo électrique est garé.
❶ Pour retirer la batterie PowerPack (15), éteignez-la
puis ouvrez la serrure (2) avec la clé (1).
❷ Délogez la batterie de la fixation supérieure (14) en la
basculant et dégagez-la de la fixation inférieure (16).
Mise en place et retrait d'une batterie de porte-bagages
(voir figure J)
Pour que la batterie puisse être insérée, il faut que la ser-
rure (2) soit fermée. La clé (1) ne doit pas se trouver dans la
serrure (2).
Pour mettre en place la batterie (27), glissez-la, côté
contacts, dans la fixation (26) jusqu'à ce qu'elle s'enclenche
de manière audible.
Pour extraire la batterie (27), éteignez-la puis ouvrez la ser-
rure avec la clé (1) ❶.
Délogez la batterie de la fixation (26) ❷.
Utilisation

Mise en marche

N'utilisez que des batteries d'origine Bosch de la gé-
u
nération the smart system (le système intelligent) au-
torisées par le fabricant de votre vélo électrique. L'uti-
lisation de toute autre batterie de VAE peut entraîner des
blessures et des risques d'incendie. Bosch décline toute
responsabilité et exclut tout droit à garantie en cas d'utili-
sation d'autres batteries de VAE.
Mise en marche/arrêt
L'une des façons d'activer le VAE consiste à allumer la batte-
rie. Lisez et observez pour cela la notice d'utilisation de la
Drive Unit et de la commande déportée.
Avant d'allumer la batterie ou d'activer le vélo électrique, vé-
rifiez si la serrure (2) est fermée à clé.
Pour allumer la batterie de VAE, appuyez sur la touche
Marche/Arrêt (7). N'utilisez pas d'objet pointu ou tranchant
pour appuyer sur la touche.
Pour éteindre la batterie de VAE, appuyez à nouveau sur la
touche Marche/Arrêt (7). Le vélo électrique s'éteint alors lui
aussi.
