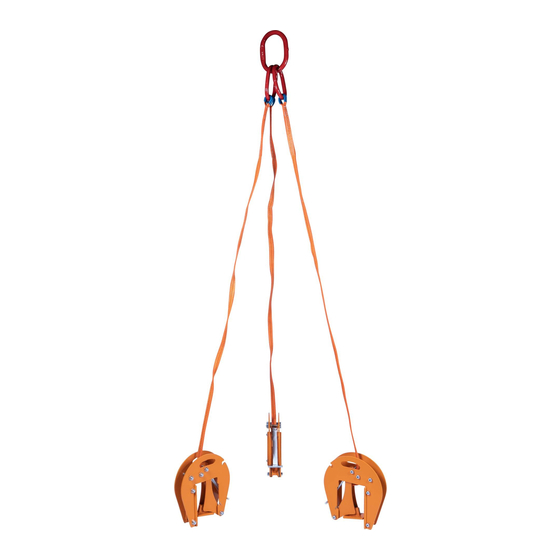

probst SRG-UNI-3 Betriebsanleitung

probst SRG-UNI-3 Betriebsanleitung

Schachtringgehänge
Vorschau ausblenden Andere Handbücher für SRG-UNI-3:

Werbung

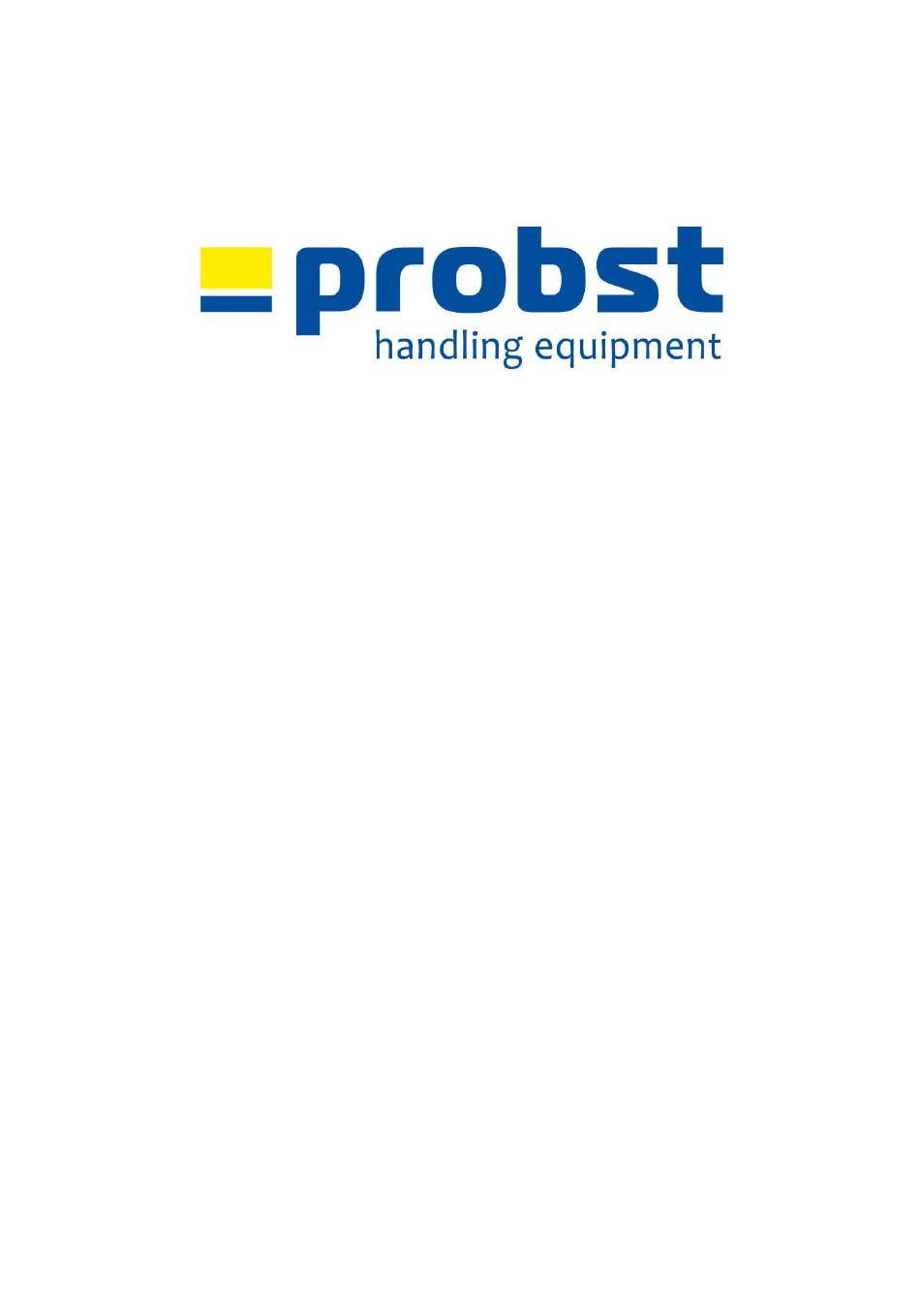

Betriebsanleitung
Original Betriebsanleitung
Schachtringgehänge
SRG-UNI-3
5440.0014
2
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für probst SRG-UNI-3

  • Seite 1 Betriebsanleitung Original Betriebsanleitung Schachtringgehänge SRG-UNI-3 5440.0014...
  • Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
  • Seite 3: Inhaltsverzeichnis

    Wartung und Pflege .............................. 13 Wartung ................................. 13 6.1.1 Mechanik ..............................13 6.1.2 Störungsbeseitigung ..........................13 6.1.3 Reparaturen ..............................14 6.1.4 Prüfungspflicht ............................14 6.1.5 Hinweis zum Typenschild ......................... 15 6.1.6 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ..............15 Ersatzteile ..............................16 5440.0014...
  • Seite 4: Eg-Konformitätserklärung

    Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 31.08.2017................(M. Probst, Geschäftsführer) 5440.0014...
  • Seite 5: Sicherheit

    Sicherheit 4 / 17 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot.
  • Seite 6: Sicherheitskennzeichnung

    Sicherheit 5 / 17 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm WARNZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0221 30 mm Quetschgefahr der Hände. 2904.0220 50 mm 2904.0107 80 mm GEBOTSZEICHEN Symbol...
  • Seite 7: Unfallschutz

    Sicherheit 6 / 17 Unfallschutz ● Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. ● Vorsicht bei Gewitter! ● Arbeitsbereich ausreichend beleuchten. ● Vorsicht bei nassen, angefrorenen oder verschmutzten Baustoffen. ● Das Arbeiten mit dem Gerät bei Witterungsverhältnissen unter 3 °C (37,5 °F) ist verboten! Es besteht die Gefahr des Abrutschens der Greifgüter bedingt durch Nässe oder Vereisung.
  • Seite 8: Sicherheit Im Betrieb

    Sicherheit 7 / 17 Sicherheit im Betrieb 2.9.1 Allgemeines  Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt.  Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr!  Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt.
  • Seite 9: Allgemeines

    8 / 17 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät Schachtringgehänge (SRG-UNI-3) darf nur zum Transport von Schachtringen nach DIN 4034 Teil 1 und Teil 2 sowie Schachthälse eingesetzt werden, in Verbindung über die Einhägeöse an einem Trägergerät (Bagger oder Kran mit Kranhaken).
  • Seite 10: Übersicht Und Aufbau

    Allgemeines 9 / 17 Übersicht und Aufbau Einhängeöse für Kranhaken Zugband Klaue (mit Handgriff) Greifgut (Schachtring) Technische Daten Nennweite NW Öffnungsweite ÖW Tragfähigkeit Eigengewicht der Klauen SRG-UNI-3 800-2000 mm 60-180 mm 3.000 kg 40 kg 5440.0014...
  • Seite 11: Installation

    10 / 17 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! 4.1.1...
  • Seite 12: Bedienung

    Bedienung 11 / 17 Bedienung Allgemein 5.1.1 Klauen öffnen Die Zugbänder sind für eine maximale Nennweite von 40° 2,0 m (der Greifgüter)ausgelegt. Der Neigungswinkel darf nicht mehr als 40° betragen. Absturzgefahr! Ist die Schachtnennweite größer als 2,0 m, so müssen unbedingt längere Bänder eingesetzt werden! Abb.
  • Seite 13: Heben Eines Schachtringes

    Bedienung 12 / 17 5.1.2 Heben eines Schachtringes ● Die einzelnen Klauen öffnen. ● Einhängeöse in den Kranhaken des Trägergerätes einhängen. Es ist darauf zu achten, dass die einzelnen Zugbänder nicht verdreht sind und sich leicht in den Klauen bewegen können. ●...
  • Seite 14: Wartung Und Pflege

    Wartung und Pflege 13 / 17 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann.
  • Seite 15: Reparaturen

    Wartung und Pflege 14 / 17 6.1.3 Reparaturen ● Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. ● Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. 6.1.4 Prüfungspflicht ●...
  • Seite 16: Hinweis Zum Typenschild

    Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: 6.1.6 Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! 5440.0014...
  • Seite 17: Ersatzteile

    Wartung und Pflege 16 / 17 Ersatzteile 5440.0014...
  • Seite 18 Wartung und Pflege 17 / 17 Pos. Benennung Stück -Nr. Referenz 047 443 Distanzrohr 16 x 2,3 x 5 galv. verzinkt Distanzrohr 22 x 2,5 52 galv. verzinkt 047 444 Seitenblech 4440.0006 Offenhaltehebel 4440.0007 Spannhebel komplett 4450.0024 Band 1-strängig, Nutzlänge 1.000 mm 2025.0079 Band 2-strängig, Nutzlänge 2.000 mm 2101.0019...
  • Seite 19: Wartungsnachweis

    Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
  • Seite 20 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
  • Seite 21 Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
