Dynapac SD2500CS Bedienungsanleitung Seite 291

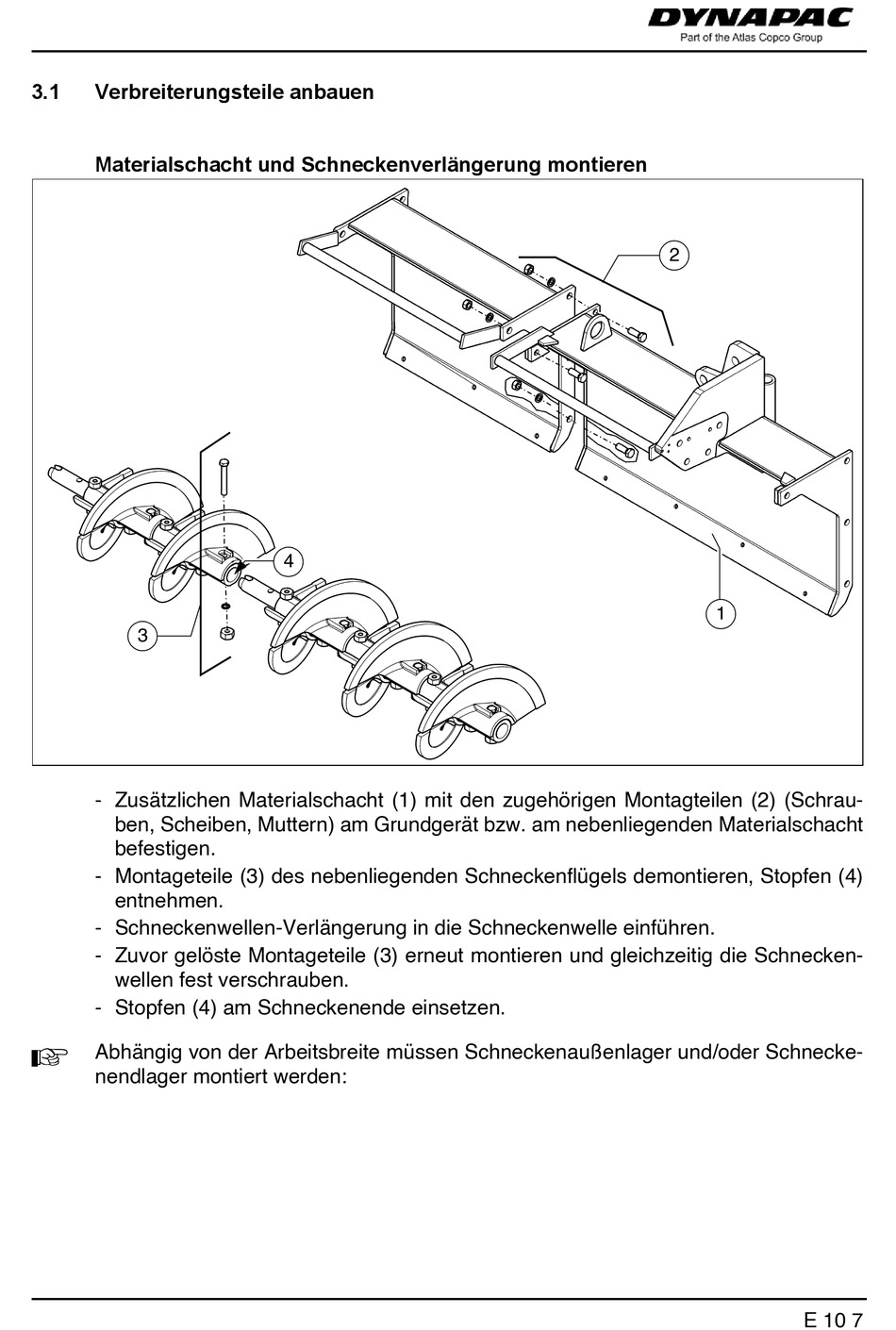

3.1 Verbreiterungsteile anbauen
Materialschacht und Schneckenverlängerung montieren
3
- Zusätzlichen Materialschacht (1) mit den zugehörigen Montagteilen (2) (Schrau-
ben, Scheiben, Muttern) am Grundgerät bzw. am nebenliegenden Materialschacht
befestigen.
- Montageteile (3) des nebenliegenden Schneckenflügels demontieren, Stopfen (4)
entnehmen.
- Schneckenwellen-Verlängerung in die Schneckenwelle einführen.
- Zuvor gelöste Montageteile (3) erneut montieren und gleichzeitig die Schnecken-
wellen fest verschrauben.
- Stopfen (4) am Schneckenende einsetzen.
Abhängig von der Arbeitsbreite müssen Schneckenaußenlager und/oder Schnecke-
A
nendlager montiert werden:
4
2
1
E 10 7
