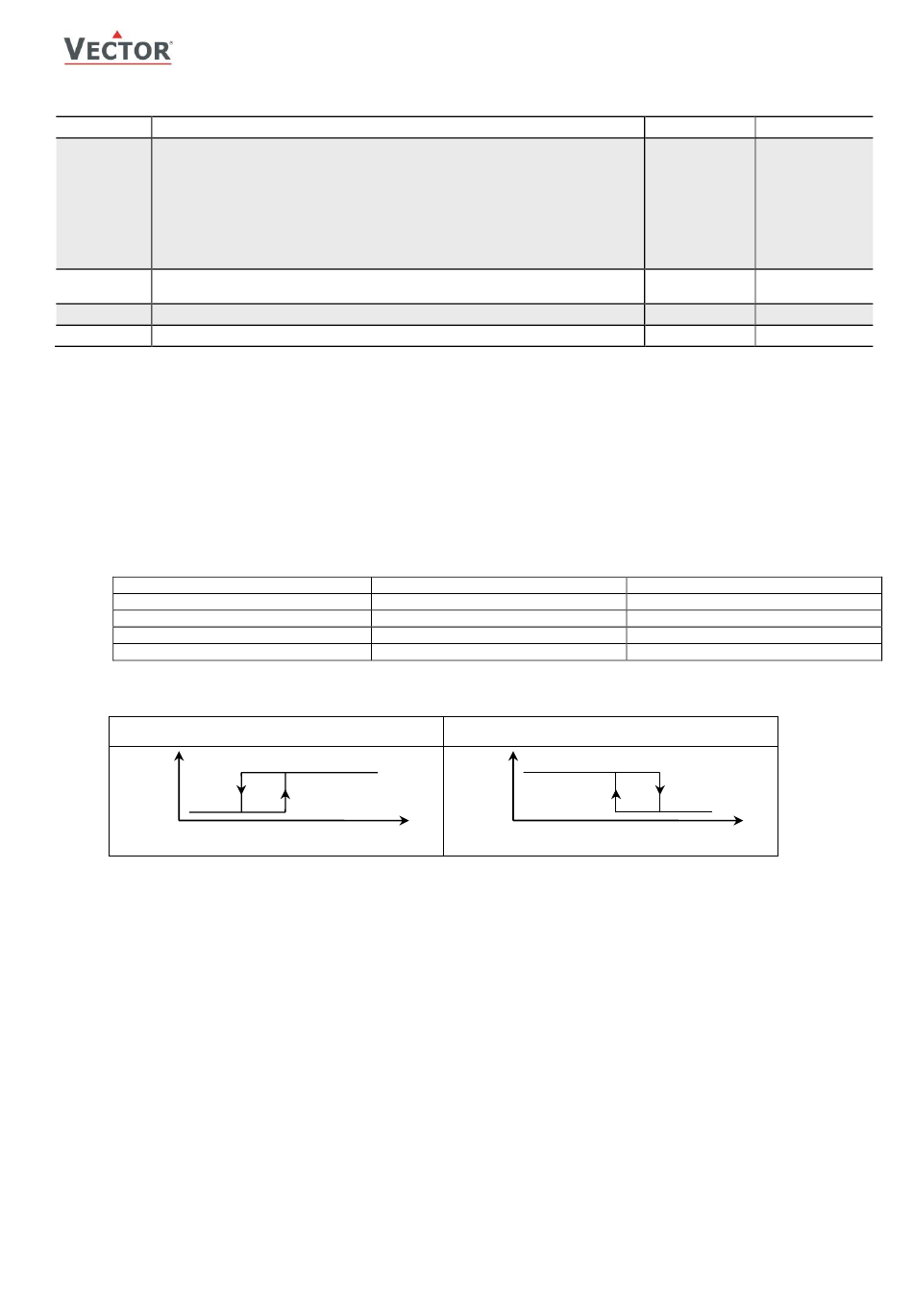

Heizen/ Kühlen Umschaltung des Reglers (Gegenläufig/Gleichläufig)
Parameter
Beschreibung
Fu 20
Auswahl des Funktionseingangs
0= Funktion deaktiviert,
1= 1T, interner Temperaturfühler
2= 1H, interner Feuchtefühler
3= 1U, universal Eingang 1
4= 2T, passiver Eingang 2
5= Gemäss Regelkreis 1,
6= Gemäss Regelkreis 2
Fu 21
Umschaltverzögerung in Sekunden um unnötiges Hin und Herschalten
zu vermeiden.
Fu 22
Schaltgrenzwert 1
Fu 23
Schaltgrenzwert 2
Der Heiz/Kühlzustand des Reglers kann über ein Fühlersignal oder gemäss Bedarf eines Regelkreises bestimmt
➔
werden. Bei Bedarf durch einen Regelkreis ist es wichtig dass dieser Regelkreis auf automatische
Sequenzumschaltung eingestellt ist (L23 = OFF)
Bei der Umschaltung via Fühlersignal kann das Heiz/Kühlmedium oder die Aussentemperatur gemessen werden.
➔
Die Schaltgrenzen können der Art der Messung und den klimatischen Bedingungen angepasst werden.
Es ist ebenfalls möglich den Heiz/Kühlzustand mittels potentialfreiem Kontakt einzustellen. Dazu einen passiven
➔
Eingang wählen und das Signal auf SGND schalten. Bei geschlossenem Kontakt wird 0% angezeigt, bei offenem
Kontakt 100%.
Vorsicht: Bei Schalten mehrerer Regler, müssen die 0V Potentiale der Spannungsversorgung aller Regler
verbunden werden.
Fühlersensor
Aussentemperatur
Heiz/Kühlmedium
Kontakt Zu = Heizen
Kontakt Zu = Kühlen
Schaltgrenzwert1< Schaltgrenzwert 2
Betrieb
Limit
1
Doc: 70-01-0365, V1.0, 20180927
Änderungen vorbehalten
Heizen
Kühlen
Limit
Input
2
© Vector Controls GmbH, Schweiz
Universalregler TCI-W13, TCI-W23
Z
USATZFUNKTION
Schaltgrenze 1
28°C (83°F)
16°C (61°F)
80%
20%
Schaltgrenzwert1> Schaltgrenzwert 2
Heizen
Betrieb
Kühlen
Limit
2
K
ONFIGURATION
Bereich
Standard
0–6
0
0–1275s
300
Per Eingang
20
Per Eingang
40
Schaltgrenze 2
16°C (61°F)
28°C (83°F)
20%
80%
Limit
Input
1
Page 17
