4.0 Bedieningshandleiding
4.1

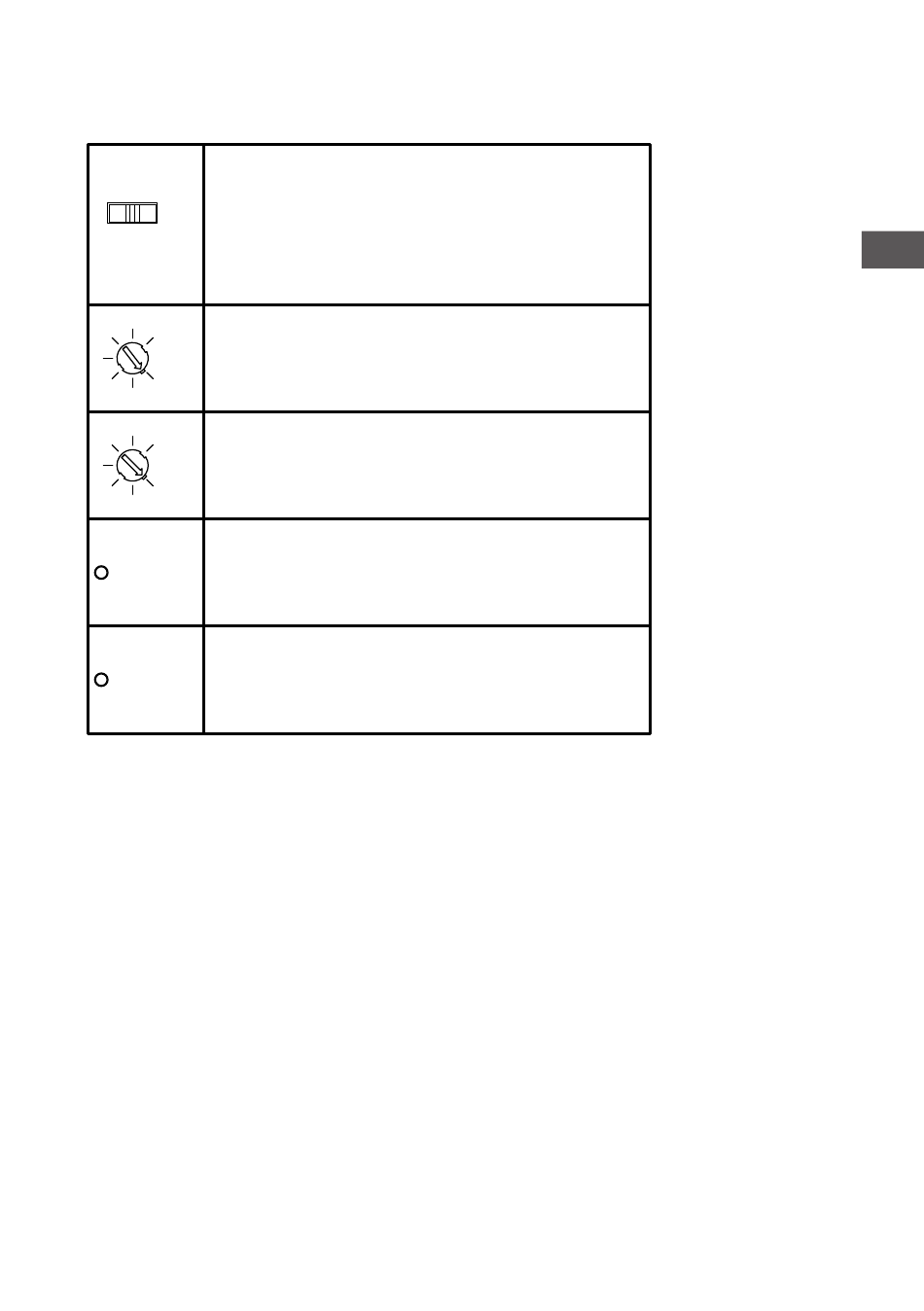

Verklaring van de knoppen

1 2 3 4
ON OFF
AUTO
42
34 50
Diff T
26
°C
18
2
10
27
22 35
Hys
17
°C
12
2
7
PWR
RE1
R
C L I M A T E T E C H N O L O G Y
5.0 Afdanken PinTherm Connect en/of RJ402
Wanneer de PinTherm Connect en/of RJ402 wordt vervangen of verwijdert dient deze conform
landelijke en/of plaatselijke verordeningen te worden gerecycled of vernietigd.
5 6 7 8
Keuzeschakelaar ON/AUTO/OFF.
- stand ON: Relais contact wordt geschakeld ongeacht de
temperatuur.
- stand AUTO: Relaiscontact schakelt bij ingestelde temperatuur
(knop temp)
- stand OFF: Relais contact is uitgeschakeld.
Instelling Differentie
Instelling van de gewenste verschiltemperatuur waarbij het relais
contact schakelt.
Instelbaar van 2°C - 50°C
Instelling Hysterese
Instelling van de gewenste verschiltemperatuur waarbij het relais
contact schakelt.
Instelbaar van 2°C - 35°C
Led brand groen indien de aangesloten voeding (230V) aanwezig is.
Led brand rood indien het relaiscontact is geschakeld.
Led knippert rood bij overschrijding van de temperatuurbereik
of indien er een sensor defect of niet is aangesloten.
